• Podrá adquirir y utilizar sus propios cables
de altavoz si así lo desea. Para ver más
detalles, consulte el apartado Empleo de
sus propios cables de altavoz en la
página 22.
• Los cables de los altavoces delanteros y de
sonido envolvente tienen un conector con
código de color en un extremo y dos
conductores desnudos en el otro extremo.
• Se incluyen dos cables violetas para el
altavoz de subgraves, uno de 4 metros y otro
de 10 metros de longitud. Utilice el cable
apropiado dependiendo de la longitud
necesaria en el lugar de instalación.
• Puesto que sólo hay un terminal para
conectar los dos altavoces centrales,
deberá emplear el cable de bifurcación
para su conexión.
• Gire y retire los protectores de todos los
cables.

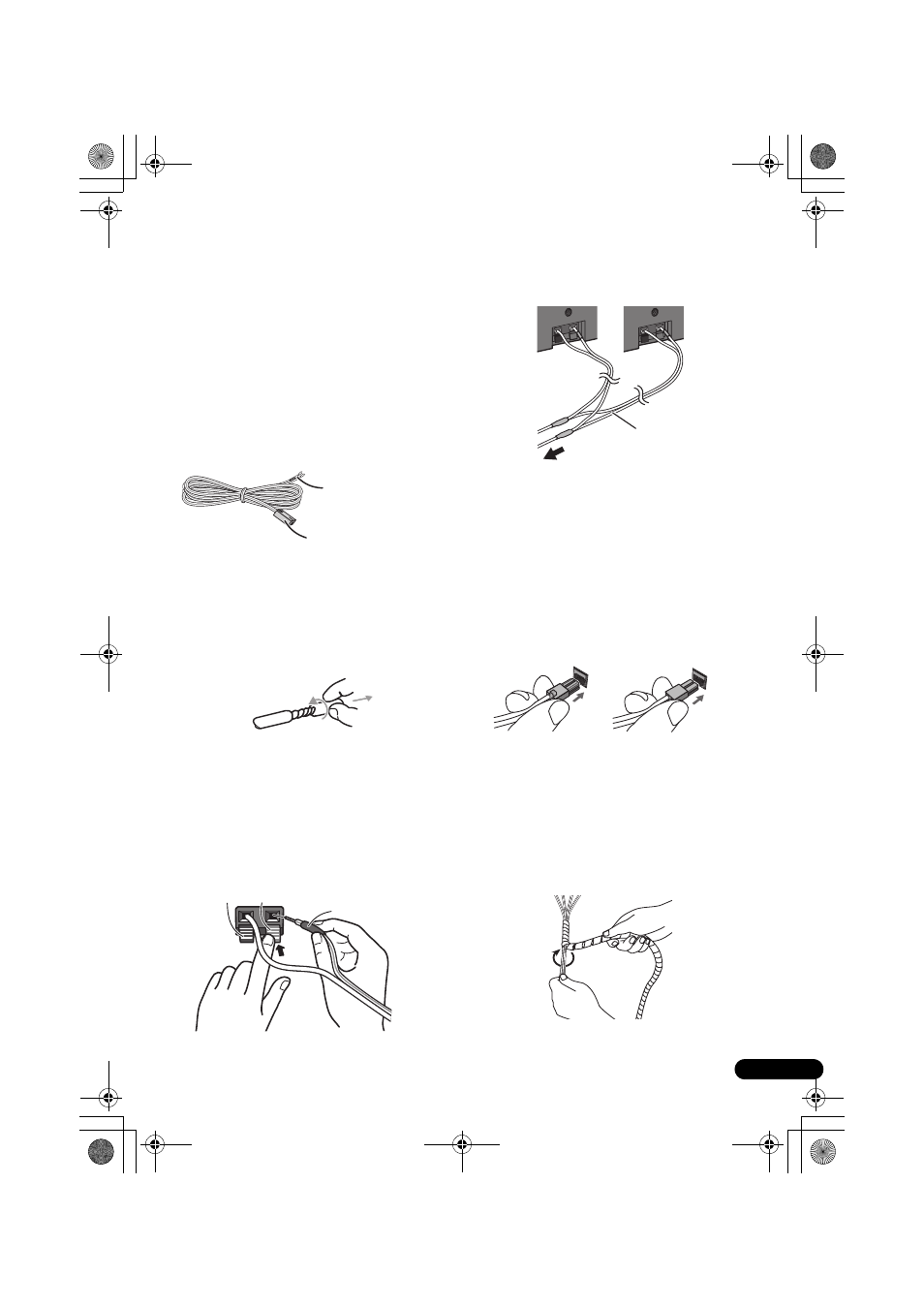

• Conecte los cables al altavoz. Cada altavoz
de la ilustración puede identificarse
mediante el indicador de código de color
que hay en la etiqueta de la parte posterior.
Haga corresponder el cable con el código
de color con el indicador del color de la
etiqueta, e inserte entonces el cable del
código de color en el lado rojo (+) y el otro
cable en el lado negro (–).
• Cuando conecte los altavoces centrales,
conecte del mismo modo el extremo doble
del cable de bifurcación a los dos altavoces
centrales.
• Conecte el otro extremo a los terminales
del altavoz con código de color de la parte
posterior del receptor. Cerciórese de
insertarlos a fondo.
La lengüeta pequeña del extremo del
conductor de la clavija del altavoz deberá
quedar encarada hacia arriba o hacia
abajo dependiendo de si está insertándose
en uno de los terminales superiores o
inferiores del altavoz. Cerciórese de
realizar correctamente las conexiones.
• Fije los cables agrupados con la envoltura
espiral.
Agrupe varios cables y ponga la envoltura
sobre los cables desde el extremo.
Envuelva la envoltura piral con los cables
en el centro.
La envoltura espiral puede cortarse a la
longitud que sea apropiada.
Cable codificado con color
(conéctelo al altavoz)
Conector codificado con color
(conéctelo al panel posterior)
Negro (–)
Cable codificado
con color
Rojo (+)
Cable
bifurcado
Al receptor
Terminales superiores Terminales inferiores
