Conecte los altavoces
Importante
• Antes de conectar este sistema o de
cambiar las conexiones, cerciórese de
poner el interruptor de alimentación en
OFF y de desconectar el cable de
alimentación del tomacorriente de la red.
Después de haber finalizado la conexiones,
conecte el cable de alimentación al
tomacorriente de la red.
ADVERTENCIA
• Pioneer no se hace responsable de ningún
accidente debido a un montaje o
instalación inadecuados, la resistencia
insuficiente de las paredes para el
montaje, los accesorios de fijación para el
montaje (ni otros fijadores del edificio), la
utilización indebida ni los desastres
naturales.
OUT
L
ANALOG
R
AUDIO OUT
L
ANALOG
COAX
R
IN
CONTROL
AUDIO IN
DIGITAL IN
3
R L
R
FRONT 4
L
SPEAKERS
SURROUND 8 SUB WOOFER 4
CENTER 4

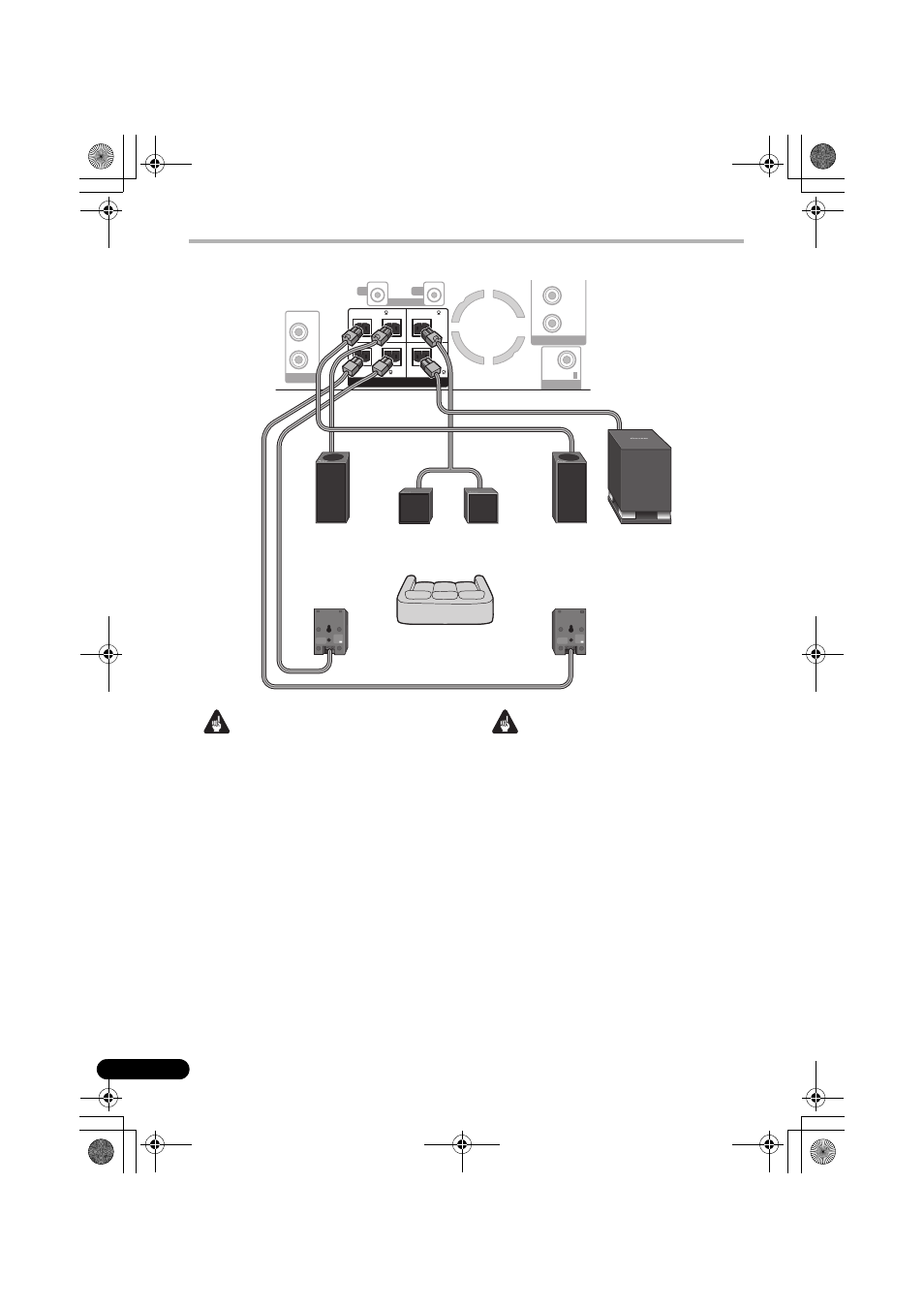

Altavoz de sonido
envolvente
derecho (Gris)
Altavoz delantero
derecho (Rojo)
Altavoz delantero
izquierdo (Blanco) Altavoz de
subgraves
(Violeta)
Central
(Verde)
Altavoz de sonido
envolvente
izquierdo (Azul)
Posición de escucha
