4
Visualizador de caracteres
Visualiza el título/capítulo/número de pista,
tiempo transcurrido, etc.
5
24HZ/50HZ/60HZ
Se enciende la frecuencia del cuadro o campo
de vídeo que sale.
6
CONTROL
Se enciende cuando se activa la función de
control HDMI (página 78).

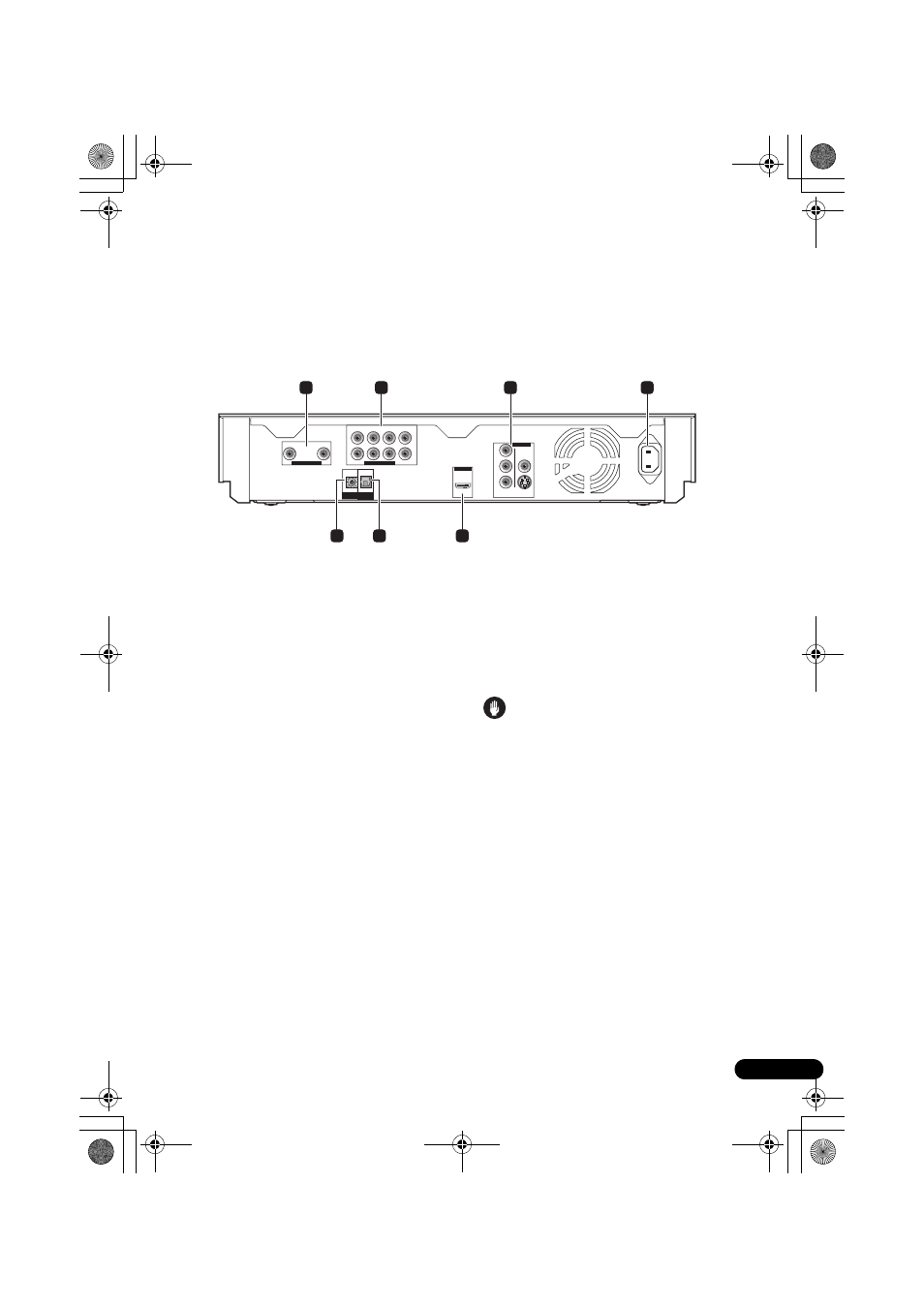

Panel trasero
1
Terminales AUDIO OUT (2 ch)
Conéctelos a los terminales de entrada de
audio de un TV grabadora de cintas, etc.
2
Terminales AUDIO OUT (7.1 ch)
Conéctelos a los terminales de entrada de
audio de 7.1 canales de un amplificador o
receptor AV, etc.
3
Terminales VIDEO OUT
VIDEO – Conéctelos al terminal de entrada
de vídeo de un TV.
S-VIDEO – Conéctelos al terminal de
entrada de S-Video de un TV.
COMPONENT VIDEO – Conéctelos a los
terminales de entrada de vídeo
componente de un TV.
4
AC IN
Conecte el cable de alimentación aquí.
5
Terminal HDMI OUT
Conecte a la toma
HDMI IN 1 del receptor con
el cable HDMI suministrado.
6
DIGITAL OUT (OPTICAL)
Conecte al terminal de entrada de audio digital
del otro componente de audio.
7
Terminal CONTROL IN
Se usa para controlar este reproductor desde
el sensor de mando a distancia de otro
componente Pioneer con terminal
CONTROL
OUT y que tenga la marca
. Conecte
CONTROL OUT del otro componente al
CONTROL IN de este reproductor utilizando un
cable con miniclavijas.
Precaución
• Asegúrese de conectar cables para que
salgan las señales de audio y vídeo
(páginas 76 y 80).
• Cuando conecte a través del control del
sistema, apunte el mando a distancia al
componente conectado. El mando a
distancia no funcionará bien cuando se
apunte a este reproductor.
• No puede usar el control del sistema con
componentes que no tienen terminal de
control del sistema o con componentes
fabricados por otras compañías que no
sean Pioneer.
R
R
AUDIO OUT ( 2 ch )
AUDIO OUT ( 7.1 ch )
VIDEO OUT
HDMI OUT
DIGITAL
OUT
CONTROL
IN
L
L
Y
P
B
P
R
FRONT
OPTICAL
COMPONENT
VIDEO
SURROUND
CENTER
VIDEO
S-VIDEO
SUB WOOFER
SURROUND BACK
AC IN
2
1
3
4
6
5
7
