75
(Zie bladzijde 5 - 6.)
Vooruitgang
(Zie bladzijde 5 - 6.)
Uitgangachter
(Zie bladzijde 5 - 6.)
Zekering
15 cm
15 cm
Microfoon ingangsaansluiting
Subwoofer uitgang of
Non Fading uitgang

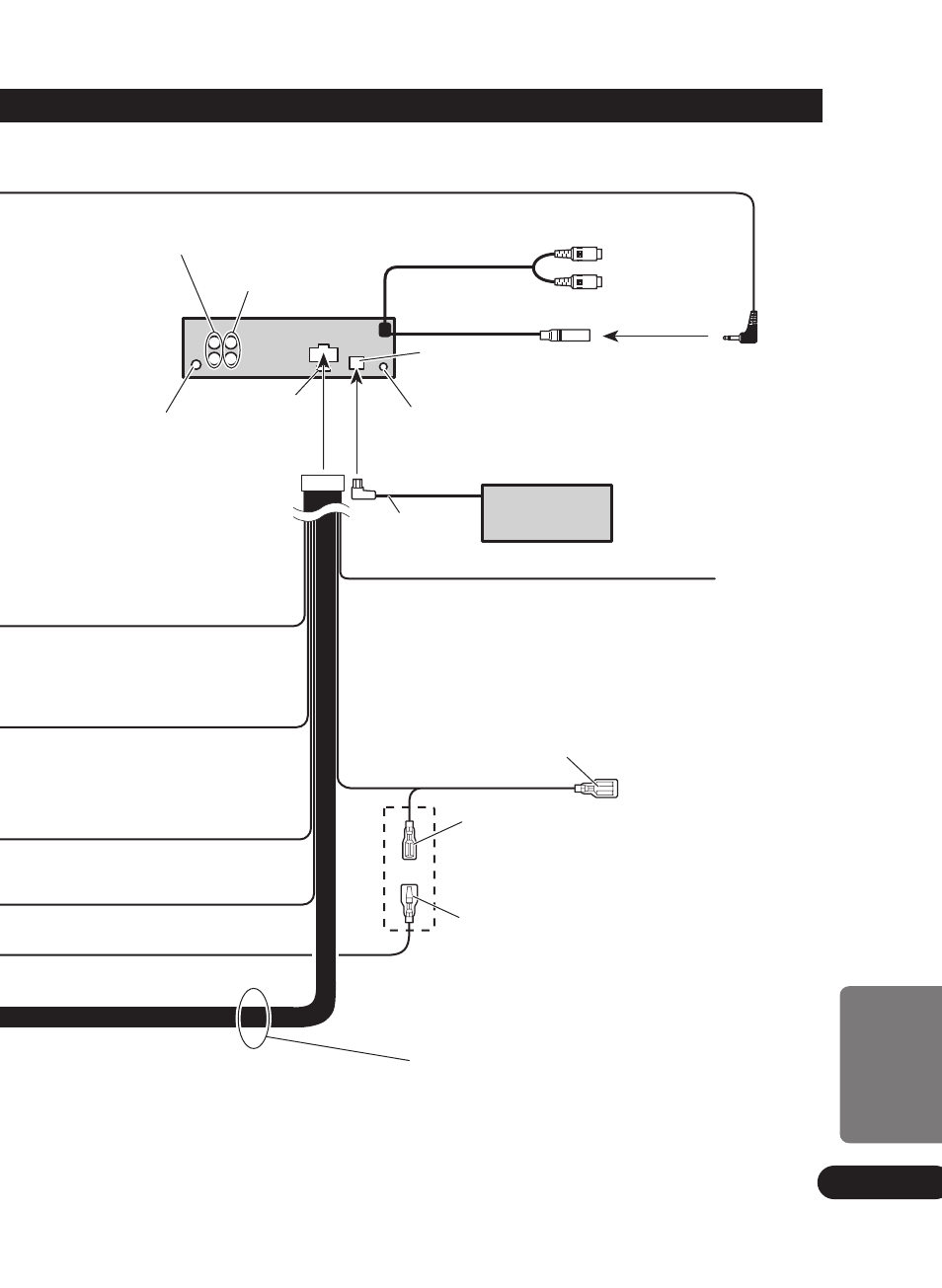

Dit product
Blauw/wit (6*)
IP-BUS-kabel
Antenne-aansluiting
Luidsprekerdraden
Wit
: Linksvoor +
Wit/zwart : Linksvoor ≠
Grijs : Rechtsvoor +
Grijs/zwart : Rechtsvoor ≠
Groen
: Linksachter + of Subwoofer +
Groen/zwart : Linksachter ≠ of Subwoofer ≠
Paars
: Rechtsachter + of Subwoofer +
Paars/zwart : Rechtsachter ≠ of Subwoofer ≠
Blauw/wit (7*)
Naar auto-antenne relaisbedieningsaansluiting
(max. 300 mA 12 Volt gelijkstroom).
Blauw/wit
Naar de systeembedieningsaansluiting van de
eindversterker (max. 300 mA 12 Volt
gelijkstroom).
Geel/zwart
Gebruikt u een cellulaire telefoon, sluit u deze dan
aan via de Audio Mute dempingsaansluiting voor de
cellulaire telefoon. Maakt u daarvan geen gebruik,
laat de Audio Mute dempingsaansluniting dan vrij,
zonder hierop iets aan te sluiten.
Multi CD-wisselaar
(los verkrijgbaar)
Aansluiting voor de afstandsbediening met draad
Lees de handleiding van de afstandsbediening
met draad (los verkrijgbaar).
IP-BUS
ingangsaansluiting
(Blauw)
Afb. 2
