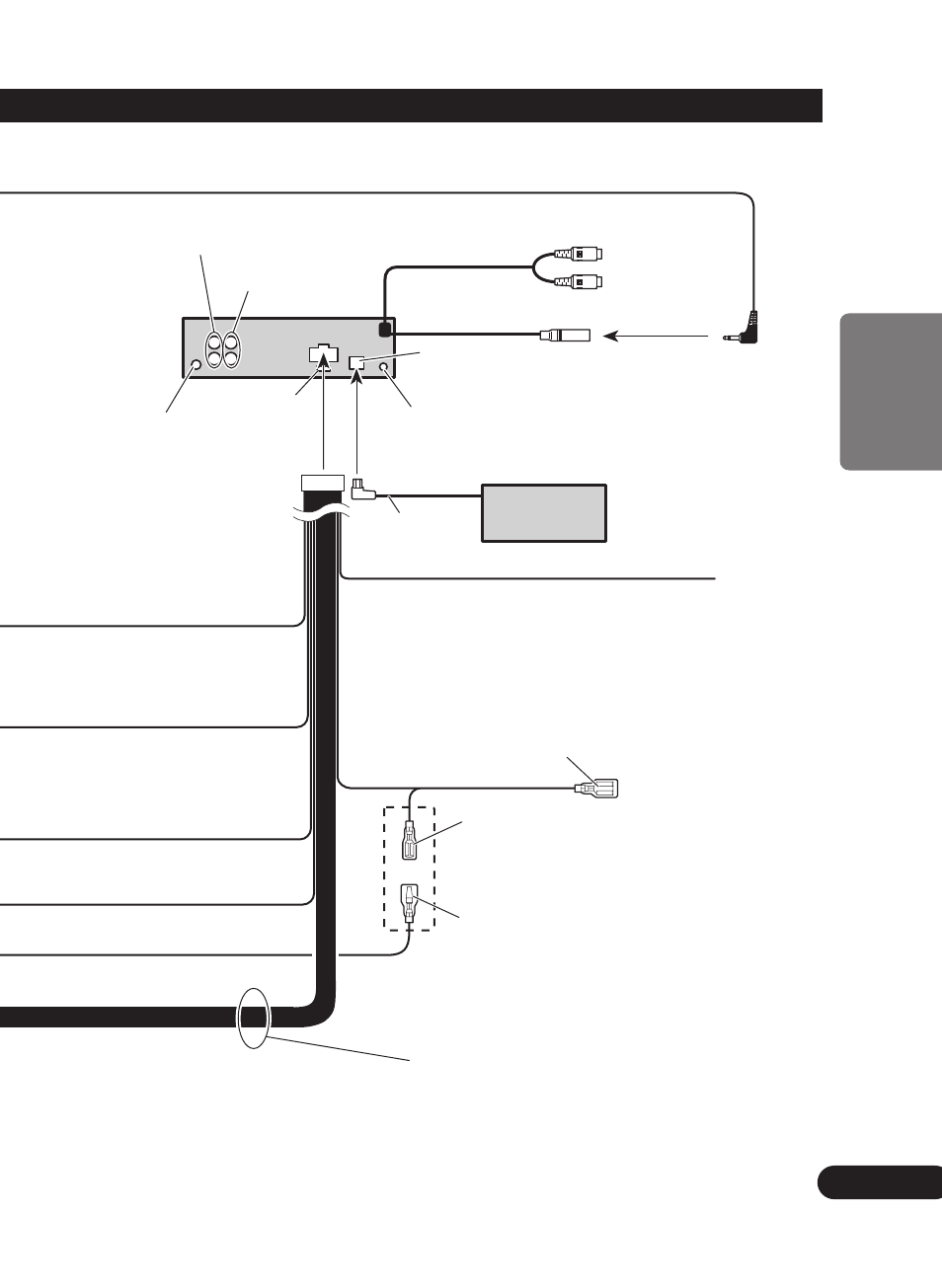

(Consulta la página 5 - 6.)
Salida delantera
(Consulta la página 5 - 6.)
Salida trasera
(Consulta la página 5 - 6.)
Fusible
15 cm
15 cm
Entrada del micrófono
Toma para el control remoto con hilo
Consulte el manual de instrucciones para
el control remoto con hilo (en venta por
separado).
Reproductor de
Multi-CD (en venta
por separado)
Cable IP-BUS
Amarillo/negro
Si utiliza un teléfono celular, conéctelo por el cable de
enmudecimiento de audio del teléfono celular. Si no,
mantenga el enmudecimiento de audio libre de
cualquier conexión.
Azul/blanco
Al terminal de control del sistema del
amplificador de potencia (máx. 300 mA
12 V CC).
Azul/blanco (7*)
Al terminal de control de relé de antena
automática (máx. 300 mA 12 V CC).
Azul/blanco (6*)
Cables de altavoz
Blanco
: Izquierdo delantero +
Blanco/negro : Izquierdo delantero ≠
Gris
: Derecho delantero +
Gris/negro : Derecho delantero ≠
Verde : Izquierdo trasero + o Altavoz
secundario +
Verde/negro : Izquierdo trasero ≠ o Altavoz
secundario ≠
Violeta : Derecho trasero + o Altavoz
secundario +
Violeta/negro : Derecho trasero ≠ o Altavoz
secundario ≠
Salida de altavoz de graves
secundario o salida sin atenuación
Este producto
Entrada IP-BUS
(Azul)
Jack para antena
