9
Instalación

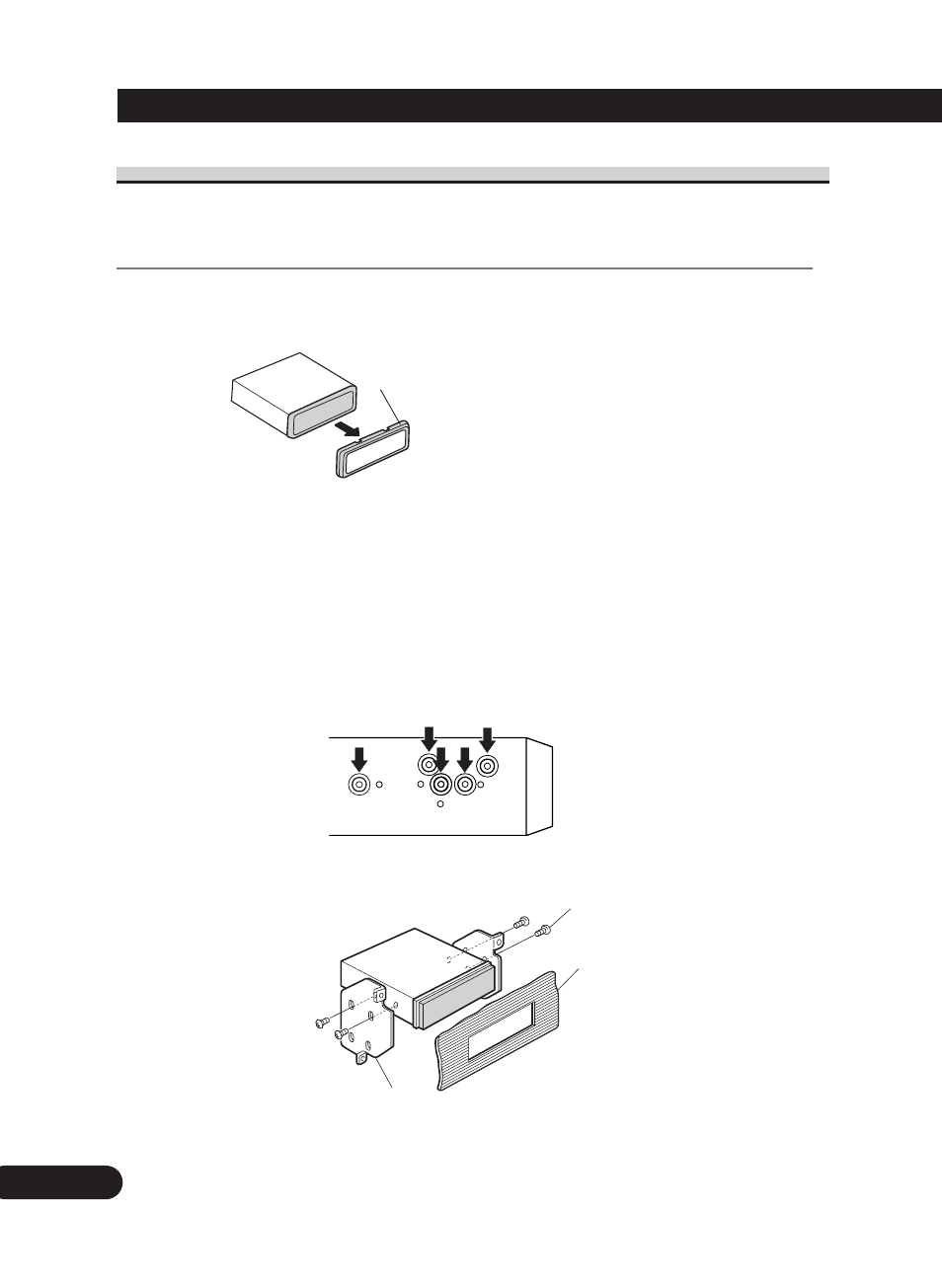

Montaje trasero DIN
Instalación usando los agujeros para tornillos ubicados en ambos costados de
la unidad
1. Quite el marco. (Fig. 7)
Fig. 7
2. Fijación de la unidad a la ménsula de montaje existente. (Fig. 8) (Fig. 9)
Seleccione una posición en la que los orificios para los
tornillos del soporte y del de la unidad principal queden
alineados, y apriete los tornillos en 2 lugares de un lado.
Utilice ya sea los tornillos de fijación (5
× 8 mm) o los
tornillos a paño (5
× 9 mm), dependiendo de la forma de
los orificios de tornillo en la ménsula.
Fig. 8
Fig. 9
11
13
12
10
ENG/MASTER 96 INST
24
Marco
Para extraer marco, extienda las
partes superior e inferior del marco
hacia fuera para soltarlo. (Para la
fijación del marco, apunte el lado con
ranura hacia abajo.)
• Suelte el painel delantero para
facilitar la extracción del marco.
Tornillo
Tablero de instrumentos
o consola
Ménsula de montaje de radio existente
