5

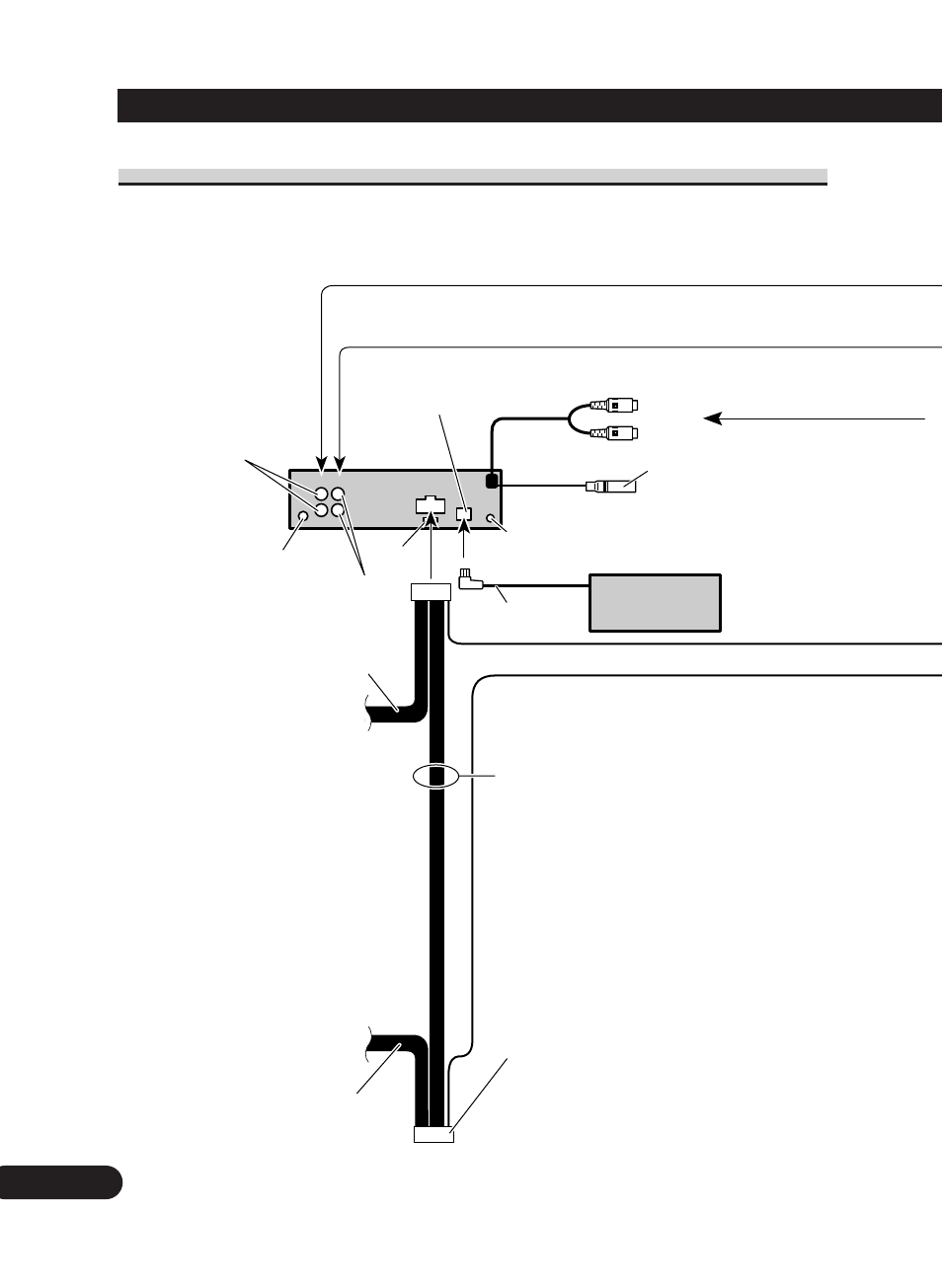

Anschließen der Geräte
ENG/MASTER 96 INST
34
Siehe Seite 3 - 4.
Siehe Seite 3 - 4.
Dieses Produkt
Ausgang f r hintere Lautsprecher
(REAR OUTPUT)
Mikrofoneingang
(Siehe Seite 3 - 4.)
15 cm
15 cm
Sicherung
IP-BUS-Kabel
Subwoofer-Ausgang oder
Nicht- berblend-Ausgang
Multi-CD-Player
(getrennt erh ltlich)
IP-BUS-Eingang
(Blau)
Antennenbuchse
Ausgang f r v orderen Lautsprecher
ISO-Anschluss
Hinweis:
Bei einigen Fahrzeugen kann der ISO-
Steckverbinder in zwei H lften geteilt sein. In
diesem Fall den Anschluss unbedingt an beiden
Steckverbindern vornehmen.
Lautsprecherzuleitungen
Wei§
: Vorne links +
Wei§/Schwarz : Vorne links ≠
Grau : Vorne rechts +
Grau/Schwarz : Vorne rechts ≠
Gr n : Hinten links + oder Subwoofer +
Gr n/Schw arz : Hinten links ≠ oder Subwoofer ≠
Violett : Hinten rechts + oder Subwoofer +
Violett/Schwarz : Hinten rechts ≠ oder Subwoofer ≠
Buchse f r Drahtfernbedienung
Lesen Sie bitte in der Gebrauchsanweisung f r
die Drahtfernbedienung (getrennt erh ltlich)
nach.
Anschluß an einen getrennt erhältlichen Leistungsverstärker
