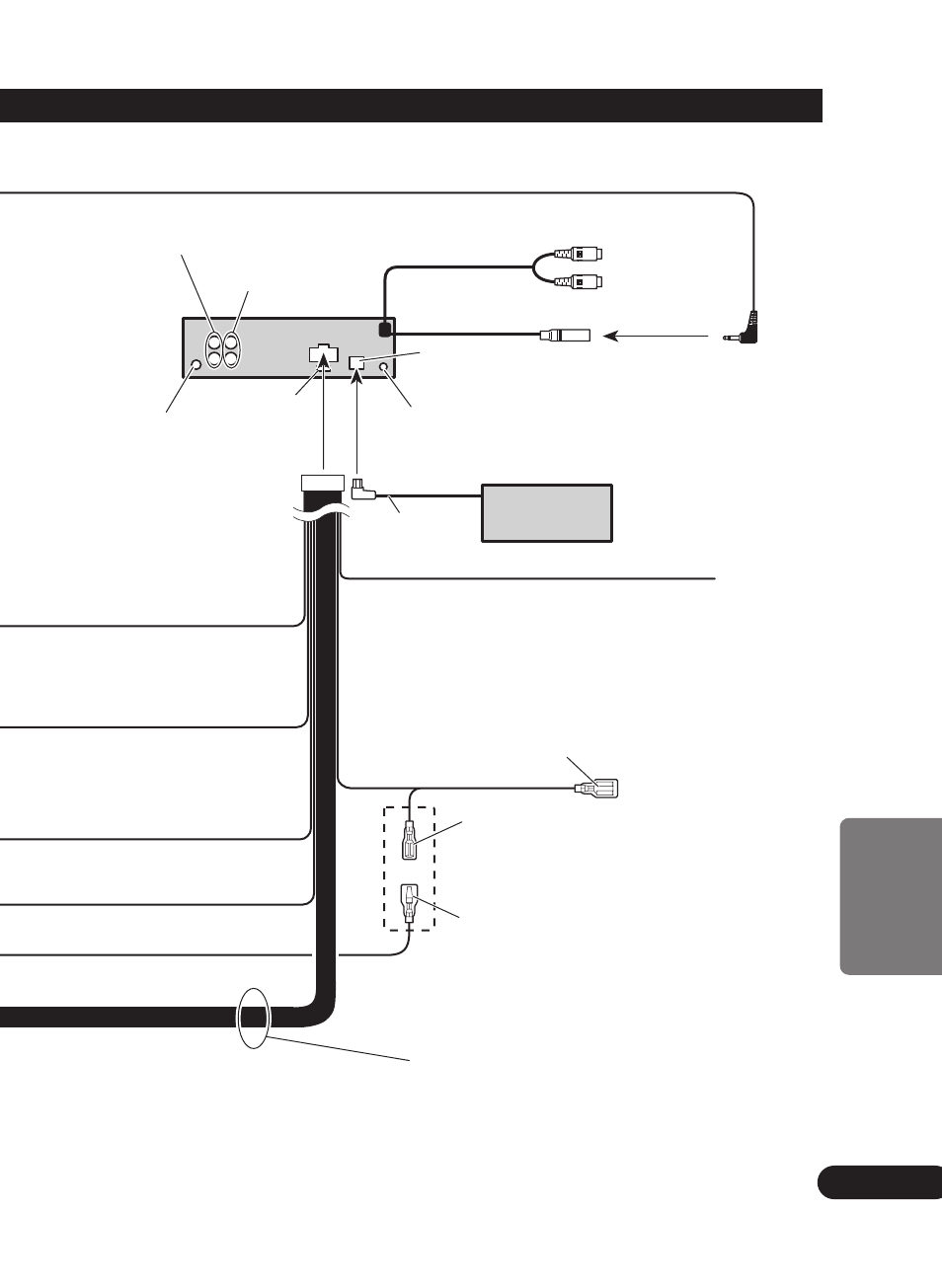

(Consultare le pagine 5 e 6.)
Uscita anteriore
(Consultare le pagine 5 e 6.)
Uscita posteriore
(Consultare le pagine 5 e 6.)
Fusibile
15 cm
15 cm
Unità microfono
Uscita del subwoofer o uscita
senza dissolvenza
Questo apparecchio
Blu/bianco (6*)
Cavo IP-BUS
Terminal per antenna
Cavi diffusore
Bianco
: Anteriore sinistro +
Bianco/nero : Anteriore sinistro ≠
Grigio
: Anteriore destro +
Grigio/nero : Anteriore destro ≠
Verde : Posteriore sinistro + o
Subwoofer +
Verde/nero : Posteriore sinistro ≠ o
Subwoofer ≠
Violetto : Posteriore destro + o
Subwoofer +
Violetto/nero : Posteriore destro ≠ o
Subwoofer ≠
Blu/bianco (7*)
Al terminale di controllo del relè
dell’antenna ad alzo automatico (massimo
300 mA, con corrente continua a 12 V).
Blu/bianco
Al terminale di comando del sistema
dell’amplificatore di potenza (massimo 300
mA, con corrente continua a 12 V).
Giallo/nero
Se si usa un telefono cellulare, cellegarlo tramite il
cavo di silenziamento audio sul telefono cellulare. In
caso contrario, non collegare affatto il cavo di
selinziamento audio.
Multilettore CD
(venduto
separatamente)
Connettore del telecomando a filo
Per l’utilizzo del telecomando a filo (venduto
separatamente), vedere le istruzioni riportate
nel relativo manuale di istruzioni.
Ingresso IP-BUS
(Blu)
Fig. 2
