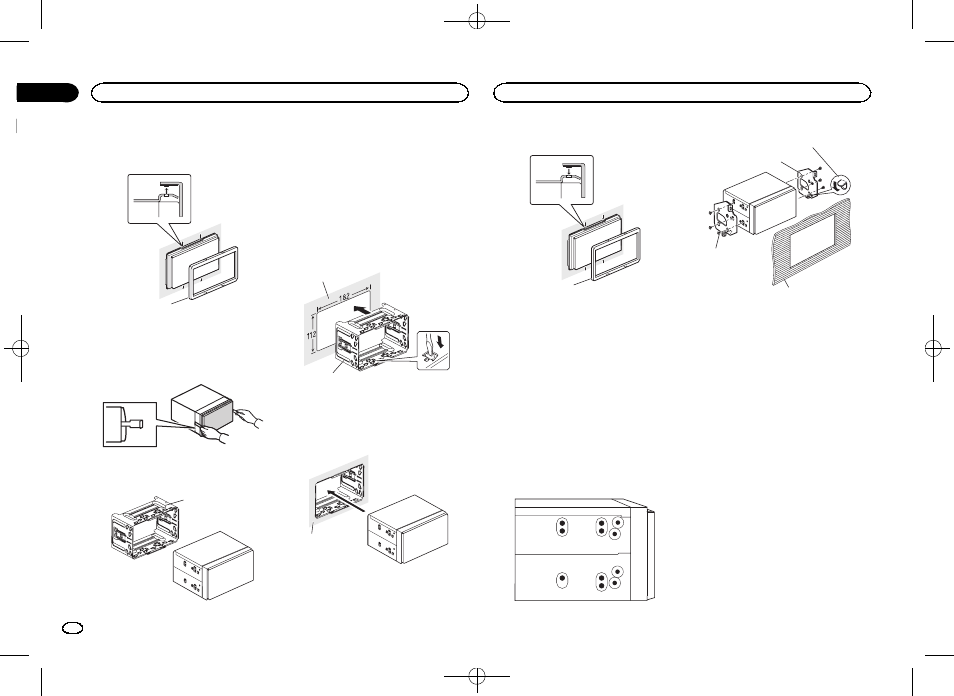

Voordat u het toestel monteert
1 Verwijder de sierlijst.
1
1 Sierlijst
2 Steek de meegeleverde uittreksleutels in
de beide kanten van het toestel totdat ze op
hun plaats klikken.
3 Trek het toestel uit de houder.
Verwijder de houder.
1
1 Houder
(meegeleverd onderdeel)
Installatie met de houder
1 Monteer de houder in het dashboard.
Nadat u de houder in het dashboard geplaatst
hebt, kiest en buigt u lipjes die geschikt zijn voor
de dikte van het dashboardmateriaal. (Monteer
dit toestel zo stevig mogelijk met behulp van de
boven- en onderlipjes. Om het toestel vast te zet-
ten, buigt u de lipjes 90 graden.)
1
2
1 Dashboard
2 Houder
(meegeleverd onderdeel)
2 Installeer het toestel.
1
1 Dashboard
3 Bevestig de sierlijst.
1
1 Sierlijst
De houder verwijderen
De procedure is gelijk aan die in Voordat u het
toestel monteert. Raadpleeg voor meer informa-
tie Voordat u het toestel monteert op bladzijde
98.
Monteren met de schroefgaten
aan de zijkant van het toestel
% Bevestig het toestel aan de radiomonta-
geklem.
Plaats het toestel zo dat de schroefgaten ervan
samenvallen met de schroefgaten van de klem.
Zet het toestel vast met drie schroeven aan elke
kant.
1
2
4
3
1 Als het uitsteekseltje in de weg zit, buigt u het
omlaag.
2 Radiomontageklem
3 Platbolkopschroeven (5 mm × 8 mm)
4 Dashboard of console
