Black plate (81,1)
! Der Halbleiterlaser kann durch Überhitzung
beschädigt werden. Installieren Sie dieses
Gerät deshalb in sicherer Entfernung von Hit-
zequellen, wie z. B. Heizöffnungen.
! Optimale Leistung kann durch eine Installa-
tion des Geräts in einem Winkel unter 60° er-
zielt werden.
60°
! Um beim Gebrauch des Geräts eine ord-
nungsgemäße Wärmezerstreuung zu ge-
währleisten, ist bei der Installation genügend
Freiraum hinter der Rückseite vorzusehen.
Lose Kabel sind aufzuwickeln, damit sie die
Lüftung nicht behindern.
5cm cm
Reichlich Platz lassen
5 cm
5 cm
! Verwenden Sie für die Montage im Handel
erhältliches Zubehör.

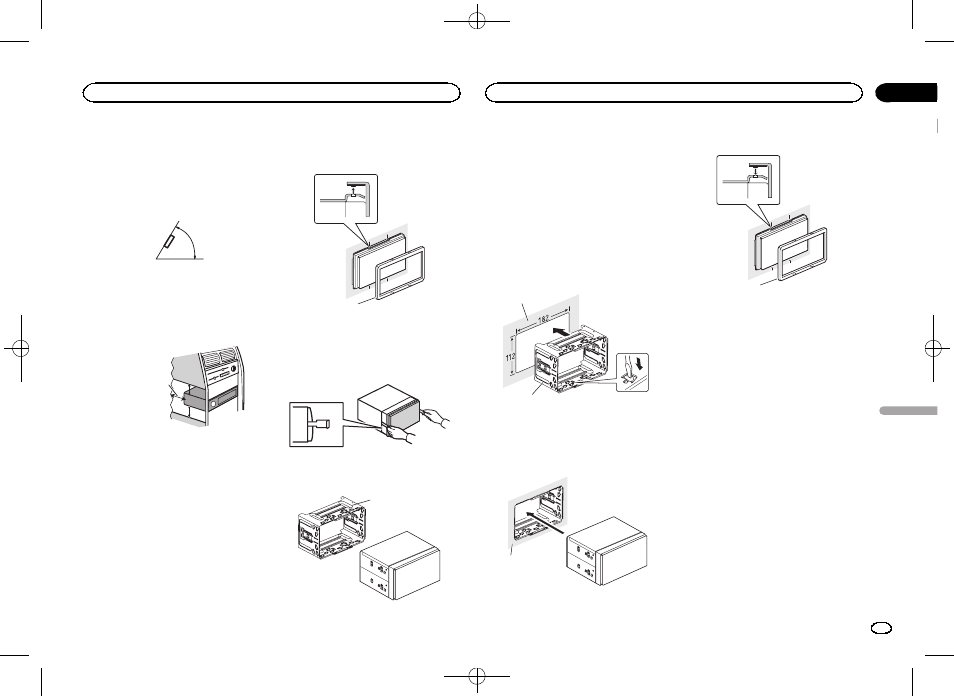

Installationsmethode
Diese Einheit kann anhand einer der Methoden
in der unten stehenden Liste ordnungsgemäß
installiert werden:
! Installation mit Halterung
! Bei Anbringen mithilfe der Schraubenlöcher
auf beiden Seiten der Einheit
Vor dem Anbringen dieser Einheit
1 Entfernen Sie den Einpassungsring.
1
1 Einpassungsring
2 Führen Sie die mitgelieferten Extrak-
tionsschlüssel an beiden Geräteseiten ein,
bis sie in der richtigen Position einrasten.
3 Ziehen Sie das Gerät aus der Halterung.
Nehmen Sie die Halterung ab.
1
1 Halterung
(werkseitig mitgelieferte Teile)
Installation mit Halterung
1 Bringen Sie die Halterung am Armaturen-
brett an.
Wählen und biegen Sie nach dem Einsetzen der
Halterung im Armaturenbrett die Klammern ent-
sprechend der Dicke des Armaturenbrettmate-
rials. (Setzen Sie diese Einheit so fest wie
möglich mithilfe der oberen und unteren Klam-
mern ein. Biegen Sie die Klammern 90 Grad, um
einen fest Halt zu gewährleisten.)
1
2
1 Armaturenbrett
2 Halterung
(werkseitig mitgelieferte Teile)
2 Installieren Sie dieses Gerät.
1
1 Armaturenbrett
3 Setzen Sie den Einpassungsring ein.
1
1 Einpassungsring
Entfernen der Halterung
Dieser Vorgang ist der gleiche wie unter “Vor
dem Anbringen dieser Einheit ”. Für detaillierte
Informationen hierzu siehe Vor dem Anbringen
dieser Einheit auf Seite 81.
Bei Anbringen mithilfe der
Schraubenlöcher auf beiden
Seiten der Einheit
% Befestigen Sie die Einheit an der werksei-
tig-angebrachten Radiomontageklammer.
Richten Sie das Gerät so aus, dass seine
Schraubenlöcher mit den Schraubenlöchern
der Klammer übereinstimmen, und ziehen Sie
die drei Schrauben auf jeder Seite fest.
Deutsch
Installation
81
Abschnitt
Installation
De
03
81
