Black plate (64,1)

Verde/negro: trasero izquierdo * o altavoz de
subgraves *
Violeta: trasero derecho + o altavoz de sub-
graves +
Violeta/negro: trasero derecho * o altavoz
de subgraves *

e Conector ISO

En algunos vehículos, el conector ISO puede
estar dividido en dos. En este caso, asegúre-
se de conectar los dos conectores.

Notas

! Cambie el menú inicial de esta unidad. Con-

sulte

SP-P/O MODE (ajuste de la salida pos-

terior y del preamplificador) en la página 62.
La salida de graves de esta unidad es mo-
noaural.

! Al usar un altavoz de subgraves de 70 W

W), conecte el mismo a los cables violeta y

violeta/negro de esta unidad. No conecte
nada al cable verde ni al verde/negro.

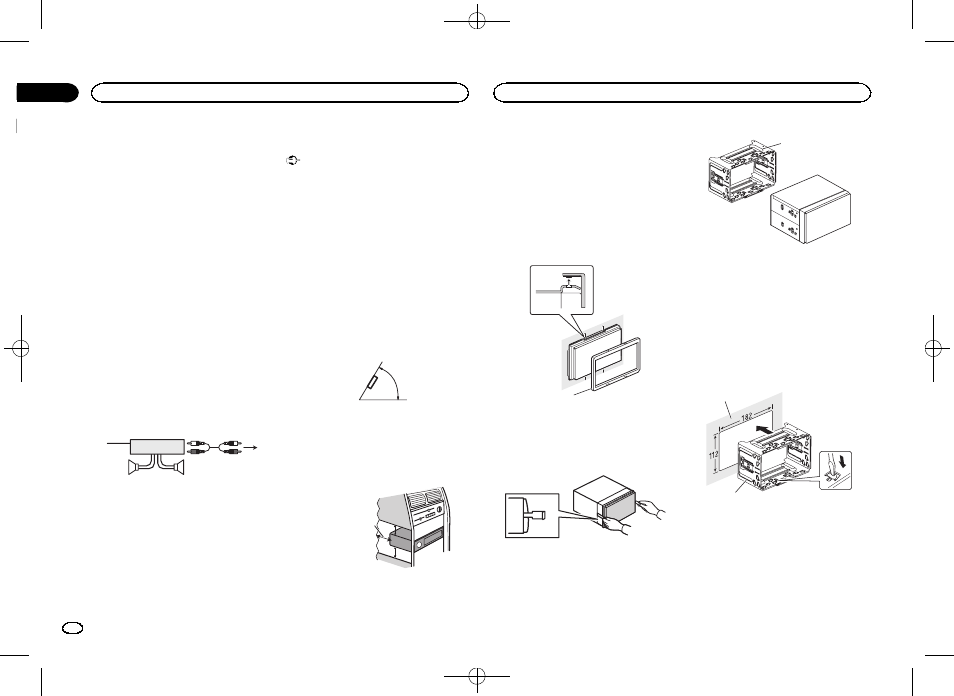

Amplificador de potencia (se
vende por separado)

Realice estas conexiones cuando utilice el am-
plificador opcional.









1 Control remoto del sistema

Conexión a cable azul/blanco.

2 Amplificador de potencia (se vende por sepa-

rado)

3 Conectar con cables RCA (se venden por se-

parado)

4 A la salida trasera o salida de subgraves
5 Altavoz trasero o altavoz de subgraves

Instalación

Importante

! Compruebe todas las conexiones y sistemas

antes de la instalación final.

! No utilice piezas no autorizadas, ya que pue-

den causar fallos de funcionamiento.

! Consulte a su distribuidor si para la instala-

ción es necesario taladrar orificios o hacer
otras modificaciones al vehículo.

! No instale esta unidad en un lugar donde:

— Pueda interferir con el manejo del vehículo.
— Pueda lesionar a un pasajero como conse-

cuencia de un frenazo brusco.

! El láser semiconductor se dañará si se sobre-

calienta. Instale esta unidad alejada de
zonas que alcancen altas temperaturas,
como cerca de la salida del calefactor.

! Se logra un rendimiento óptimo si la unidad

se instala en un ángulo inferior a 60°.

60°

! Cuando instale, para asegurar la dispersión

apropiada del calor durante el uso de esta
unidad, asegúrese de dejar un amplio espa-
cio por detrás del panel trasero y enrolle los
cables sueltos de modo que no bloqueen las
aberturas de ventilación.

Deje un amplio espacio

5 cm

! En la instalación, emplee piezas disponibles

en el mercado.

Cómo realizar la instalación

Esta unidad se puede instalar utilizando uno de
los siguientes dos métodos:
! Instalación con el soporte

! Instalación usando los agujeros para torni-

llos ubicados en ambos costados de la uni-
dad

Antes de instalar esta unidad

Retire el anillo de guarnición.

1 Anillo de guarnición

Inserte en ambos lados de la unidad las

llaves de extracción provistas hasta que se
escuche un ligero chasquido.

Extraiga la unidad del soporte.

Retire el soporte.

1 Soporte

(pieza suministrada de fábrica)

Instalación con el soporte

Instale el soporte en el panel.

Después de insertar el soporte en el panel, se-
leccione las pestañas que se acoplen al espesor
del material del panel, y dóblelas (instale esta
unidad tan firmemente como sea posible, usan-
do las pestañas superior e inferior; para fijar la
unidad, doble las pestañas 90 grados).

1 Salpicadero
2 Soporte

(pieza suministrada de fábrica)
