! Lors de l’installation, pour assurer une dis-
persion correcte de la chaleur quand cet ap-
pareil est utilisé, assurez-vous de laisser un
espace important derrière la face arrière et
enroulez les câbles volants de façon qu
’ils ne
bloquent pas les orifices d
’aération.
5cm
cm
Laissez suffisamment
d’espace
5 cm
5 cm
! Utilisez des pièces disponibles dans le
commerce lors de l
’installation.

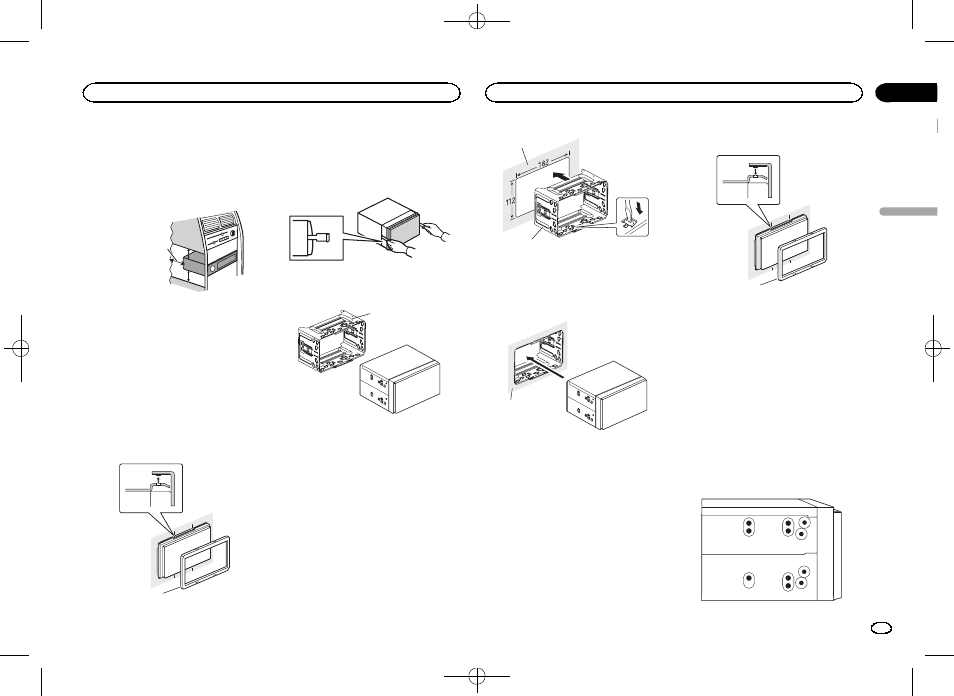

Procédure d
’installation
Cet appareil peut être installé correctement
selon l
’une des méthodes de la liste ci-dessous.
! Installation avec le support
! Installation à l’aide des trous de vis sur les
côtés de l
’appareil
Avant l
’installation de cet appareil
1
Retirez l
’anneau de garniture.
1
1 Anneau de garniture
2
Insérez les clés d
’extraction fournies dans
les deux côtés de l
’appareil jusqu’à ce qu’el-
les s
’enclenchent en place.
3
Tirez l
’appareil hors du support.
Retirez le support.
1
1 Support
(pièce fournie)
Installation avec le support
1
Installez le support dans le tableau de
bord.
Une fois le support installé dans le tableau de
bord, sélectionnez et courber les pattes en fonc-
tion de l
’épaisseur du tableau de bord. (Fixez cet
appareil aussi fermement que possible à l
’aide
des pattes supérieures et inférieures. Afin de
fixer fermement l
’appareil, courbez les pattes de
90 degrés.)
1
2
1 Tableau de bord
2 Support
(pièce fournie)
2
Installez cet appareil.
1
1 Tableau de bord
3
Fixez l
’anneau de garniture.
1
1 Anneau de garniture
Retrait du support
La procédure est identique à la procédure Avant
l
’installation de cet appareil. Pour les détails, re-
portez-vous à la page 29, Avant l
Installation à l
’aide des trous de
vis sur les côtés de l
’appareil
% Fixation de l’appareil sur le support de
montage radio d
’usine.
Positionnez l
’appareil de sorte que les trous des
vis soient alignés avec les trous des vis sur le
support, puis serrez les vis aux trois emplace-
ments de chaque côté de l
’appareil.
