RGB output
Output level . . . . . . . . . . . . . . . . . . . . . . . . . . 0.7 Vp-p (75
Ω )
Jacks . . . . . . . . . . . . . . . . . . . . . . . . . AV connector 1 (AV1)
Audio output . . . . . . . . . . . . . . . . . . . . . . . . . . . . .AV1 Output
During audio output . . . . . . . . . . . . . . . . . . . . . . . . . 2V rms
(Output impedance: less than 1.5 k Ω )
Jacks . . . . . . . . . . . . . . . AV connector 1 (AV1), RCA jacks
Digital Audio output . . . . . . . . . . . . . Coaxial digital output 1
Jacks . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .RCA jacks

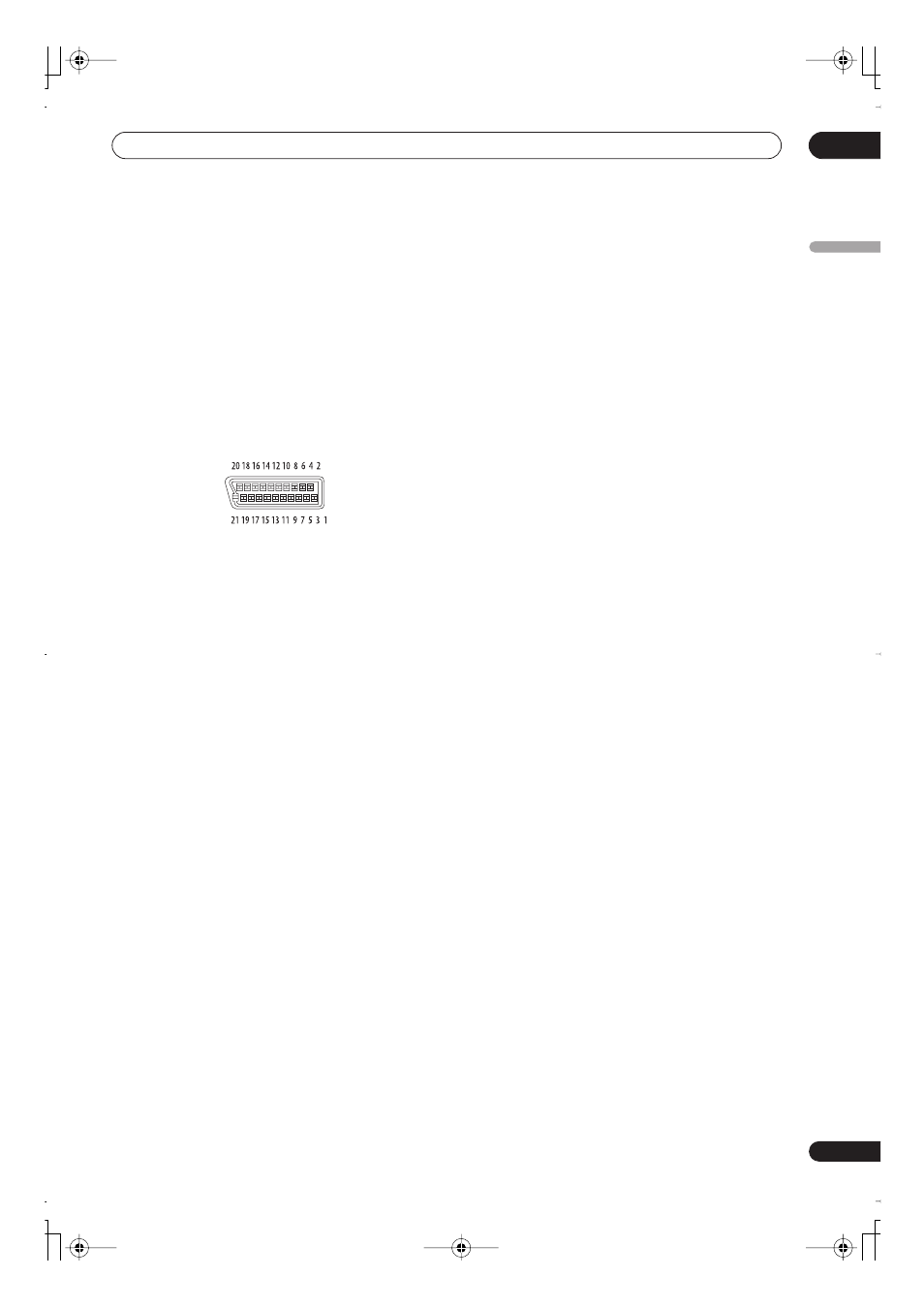

AV Connectors (21-pin connector assignment)
AV connector input/output . . . . . . . . . . . . 21-pin connector
This connector provides the video and audio signals for
connection to a compatible color TV or monitor.
PIN no. AV1(RGB)-TV / AV2(INPUT 1)
1 . . . . . . . . . . . . . . . . . . . . . . . Audio 2/R out / Audio 2/R out
2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . – / Audio 2/R in
11 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . G out / –
3 . . . . . . . . . . . . . . . . . . . . . . . . Audio 1/L out / Audio 1/L out
6 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . – / Audio 1/L in
15 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . R or C out / C in
4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . GND
17 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . GND
7 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B out / –
19 . . . . . . . . . . . . . . . . . . . . . . . Video out or Y out / Video out
20 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . – / Video in or Y in
8 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Status
21 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . GND
Supplied accessories
Audio / Video cable (red/white/yellow) . . . . . . . . . . . . . . . . 1
RF antenna cable . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Power cable. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Note: The specifications and design of this product are subject
to change without notice, due to improvement.
