Collegamento 22
It
Collegamen
to
2

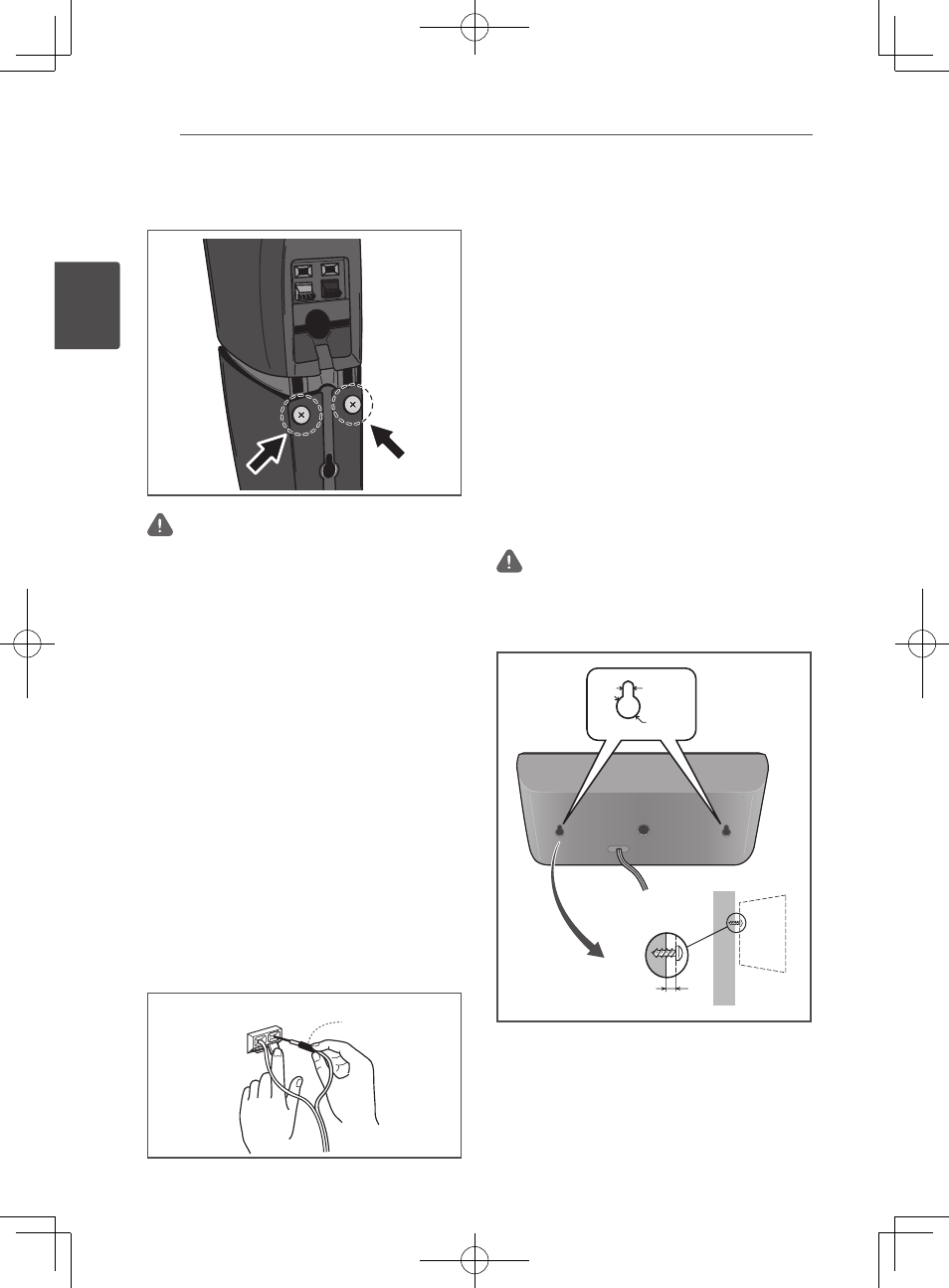

5 Fissare la scatola superiore e quella inferiore
dalla parte posteriore dell’altoparlante usando
le due viti (M4 x 12).
Attenzione
• Non serrare eccessivamente le viti. Se si serrano
con forza le viti, le filettature di viti e/o dadi
potrebbero danneggiarsi. Per il montaggio, usare
un cacciavite manuali di medie dimensioni. Non
usare cacciaviti elettrici o di dimensioni eccessive
per evitare di applicare eccessiva forza su viti
e dadi. Assicurarsi che non vi siano materiali
estranei inseriti nella base o nella scatola inferiore
durante il montaggio. Se l’unità viene montata con
materiale estraneo infilato tra la base e la scatola
inferiore, l’unità potrebbe non essere montata in
sicurezza e inclinarsi o cadere.
• Non posizionarsi davanti alla base del diffusore
alto per spingerlo o ruotarlo. Il diffusore potrebbe
cadere e rompersi oppure causare lesioni. Prestare
particolare attenzione ai bambini.
Collegamento del cavo
1. Collegare un capo del cavo dei diffusori in
dotazione al retro di ciascun diffusore.
Collegare il filo con la riga colorata al terminale
rosso (+); il filo normale va al terminale nero
(–). Premere la linguetta a molla ed inserire
il filo nel modo visto nella figura seguente.
Lasciare andare la linguetta per fermare il filo.
Rosso (+)
Nero (–) Riga rossa
Montaggio a muro
dell’altoparlante per BCS-424
L’altoparlante centrale ha un foro di montaggio
che può essere usato per montarlo sulla
parete.
Prima dell’installazione
Ricordarsi che il sistema di altoparlanti è
pesante e il peso potrebbe allentare le viti o
il materiale della parete potrebbe non essere
adeguato a sorreggere, provocando la caduta
dell’altoparlante. Verificare che la parete
che s’intende utilizzare sia adeguatamente
resistente per supportare gli altoparlanti.
Non installare su pareti di compensato o
cartongesso.
Le viti d’installazione non sono fornite.
Utilizzare viti indicate per il materiale della
parete e a supportare il perso dell’altoparlante.
Attenzione
• Se non si è sicuri della qualità e della forza della
parte, consultare un tecnico per eventuali consigli.
• Pioneer non è responsabile di incidenti o danni
dovuti all’installazione impropria.
5 mm a 7 mm
5 mm
10 mm
Vite per l’installazione
(non in dotazione)
