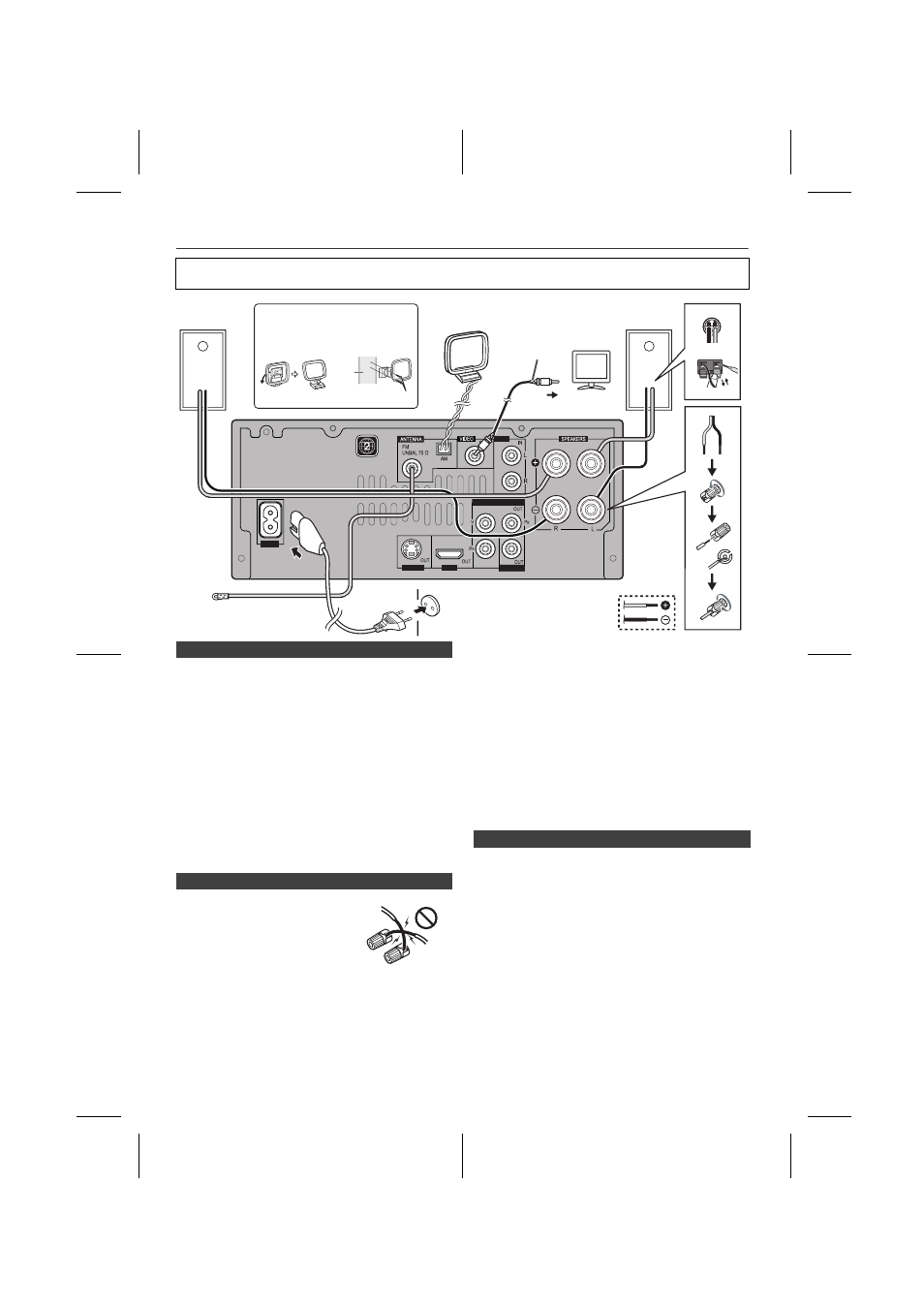

Raccordement du système
Antenne FM fournie :
Raccorder l’antenne FM à la prise FM 75 OHMS et diriger
l’antenne FM vers la direction qui assure la meilleure
réception.
Antenne extérieure FM :
Utiliser une antenne extérieure FM (câble coaxial 75 ohms)
pour obtenir une meilleure réception. Déconnecter le câble
d’antenne FM fourni lorsqu’on utilise une antenne FM
extérieure.
Cadre-antenne PO fourni :
Raccorder le cadre-antenne PO à la prise AM. Orientez le
cadre antenne PO de manière à obtenir une réception
optimale. Le positionner, par exemple, sur une étagère ou
l’attacher sur un support ou à un mur au moyen de vis (non
incluses).
Note :
Éloigner l’antenne de l’appareil ou du cordon d’alimentation
pour assurer une meilleure réception. Placez l’antenne loin
de l’unité pour une meilleure réception. Les fichiers photo et vidéo enregistrés sur un iPod/iPhone
et les DVD vidéo peuvent être visionnés en connectant le
système à un téléviseur/moniteur. Si le téléviseur/écran
est équipé d’une entrée vidéo, la connecter à la prise
VIDEO OUT au dos de l’appareil et placer le commutateur
TV Out de iPod ou iPhone en position « On ».
Notes :
l Vérifier que le réglage de l’appareil iPod, soit NTSC
soit PAL, est le même que celui du signal du téléviseur.
Visiter la page d’accueil d’Apple pour plus
d’informations.
l Vous pouvez également utiliser un câble S-Video,
vidéo en composantes ou HDMI. (page 11)
Avant d'effectuer ou de modifier les raccordements, mettez l'appareil hors tension et débranchez le cordon
d'alimentation au niveau de la prise secteur.
AUX LINE
LOOP
S-VIDEO HDMI
COMPONENT VIDEO
COAXIAL
AC IN
Enceint
e droite
Antenne FM
Vers la prise
vis (non fournies)
Mur
< Fixation
au mur >
< Montage >
Prise murale
(220 V à 240 V CA,
50 Hz/60 Hz)
Mise en place du cadre PO
Câble vidéo
Téléviseur
Cadre-antenne PO
Enceinte
gauche
n Raccordement des antennes
n Raccordement des enceintes
l Torsadez ensemble les brins de
fils dénudés.
l Connectez le fil rouge à la borne
plus (+) et l'autre fil à la borne
moins (–).
l Utilisez des enceintes de 4 ohms
d'impédance au minimum ; des
enceintes d'impédance inférieure
pourraient endommager
l'appareil.
l Les bornes des haut-parleurs sont sous une tension
HAZARDOUS LIVE. Pour éviter tout risque de
décharge électrique lors du branchement et du
débranchement des câbles de haut-parleur,
débranchez le cordon d’alimentation avant de toucher
des parties non isolées.
Incorrect
l N'installez pas ces enceintes au mur ou au plafond, car
elles pourraient provoquer des blessures en cas de chute.
l Ne pas prendre le canal droit pour le canal gauche.
L’enceinte de droite est celle située à droite quand on
se place devant le système.
l Ne pas laisser se toucher les fils dénudés des
enceintes.
l Ne rien placer ou laisser pénétrer dans l’évent de baffle
réflex.
l Éviter de monter (ou s’asseoir) sur les enceintes. On
risque de se blesser en tombant.
l Ne connectez pas les enceintes fournies à un autre
amplificateur. Cela pourrait endommager le matériel et/
ou provoquer un départ d'incendie.
n Raccordement du téléviseur
