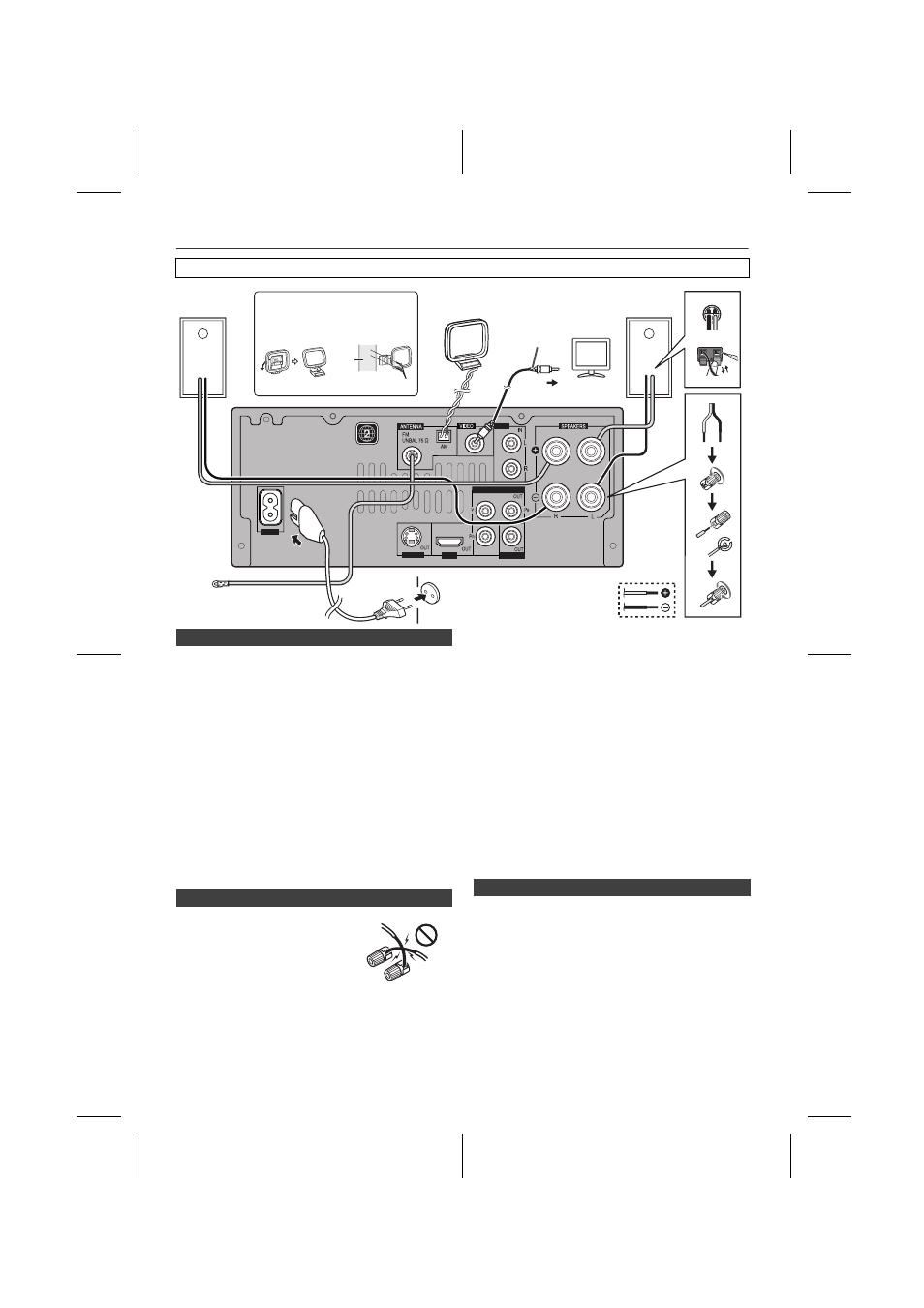

Collegamenti del sistema
Antenna FM in dotazione:
Collegare il filo dell’antenna FM alla presa FM 75 OHMS
e posizionarlo nella direzione in cui è possibile ricevere il
più forte segnale.
Antenna FM esterna:
Utilizzare un’antenna FM esterna (cavo coassiale 75 ohm)
per una migliore ricezione. Se si usa un’antenna FM
esterna, disinserire il cavo dell’antenna FM in dotazione.
Antenna a telaio AM in dotazione:
Collegare il filo dell’antenna AM a telaio al morsetto AM.
Posizionare l’antenna AM a telaio per una ricezione
ottimale. Posizionare l’antenna AM a telaio su uno
scaffale, ecc. o fissarla a un supporto o a una parere con
delle viti (non incluse nella confezione).
Nota:
Collocare l’antenna sull’apparecchio o vicino al cavo di
alimentazione potrebbe causare dei rumori. Per una
migliore ricezione collocare l’antenna lontano
dall’apparecchio.
Fotografie e file video da iPod, iPhone e DVD video
possono essere visualizzate connettendo il sistema a una
TV/schermo. Se la TV/monitor è dotato di un ingresso
video, collegarlo alla presa VIDEO OUT sul retro dell’unità
e impostare l’uscita TV dell’unità iPod o iPhone sulla
posizione “ON”.
Note:
l Accertarsi che le impostazioni dell’unità iPod NTSC o
PAL, siano le stesse del segnale TV. Per ulteriori
informazioni, visitare la home page di Apple.
l Si può usare anche S-Video, video-componente, o un
cavo HDMI. (pagina 11)
Prima di eseguire o cambiare i collegamenti, spegnete l'apparecchio e scollegate la spina dalla presa AC.
AUX LINE
LOOP
S-VIDEO HDMI
COMPONENT VIDEO
COAXIAL
AC IN
Diffusore
destro
Antenna FM
Alla presa di ingresso video
Viti (non fornite in dotazione)
parete
< Appendere
alla parete >
< Montaggio >
Presa a muro
(220 V a 240 V c.a,
50 Hz/60 Hz)
Installazione dell’antenna AM a telaio
Cavo video
TV
Antenna
AM a telaio
Diffusore
sinistro
n Collegamento dell’antenna
n Collegamento dei diffusori
l Intrecciate tra loro i fili esposti.
l Collegate il filo rosso al terminale
più (+) e l'altro filo al terminale
meno (–).
l Usare gli altoparlanti con
un'impedenza di 4 ohm - 16 ohm,
infatti, un'impedenza minore
potrebbe danneggiare gli
altoparlanti.
Sbagliato
l I terminali degli altoparlanti sono sotto tensione, la
stessa PERICOLOSA tensione della corrente di rete.
Per prevenire rischi di folgorazioni nel corso delle
operazioni di collegamento o di distacco dei cavi degli
altoparlanti, staccare il cavo di alimentazione principale
prima di toccare qualsiasi parte non isolata.
l Non appendete questi altoparlanti alla parete o al
soffitto, poiché potrebbero causare incidenti in caso di
caduta.
l Non confondere il canale destro con quello sinistro. Il
diffusore destro è quello che si trova a destra quando
si osserva la parte anteriore dell’apparecchio.
l Fare in modo che i fili nudi dei diffusori non si tocchino.
l Non fare cadere e non inserire oggetti nei condotti
riflessione bassi.
l Non sedere sui diffusori e non salirvi sopra. Vi potreste
fare male se si rompessero.
l Non collegate gli altoparlanti forniti con qualsiasi altro
amplificatore. Ciò potrebbe causare guasti o incendio.
n Connettere la vostra TV
