3
Fr

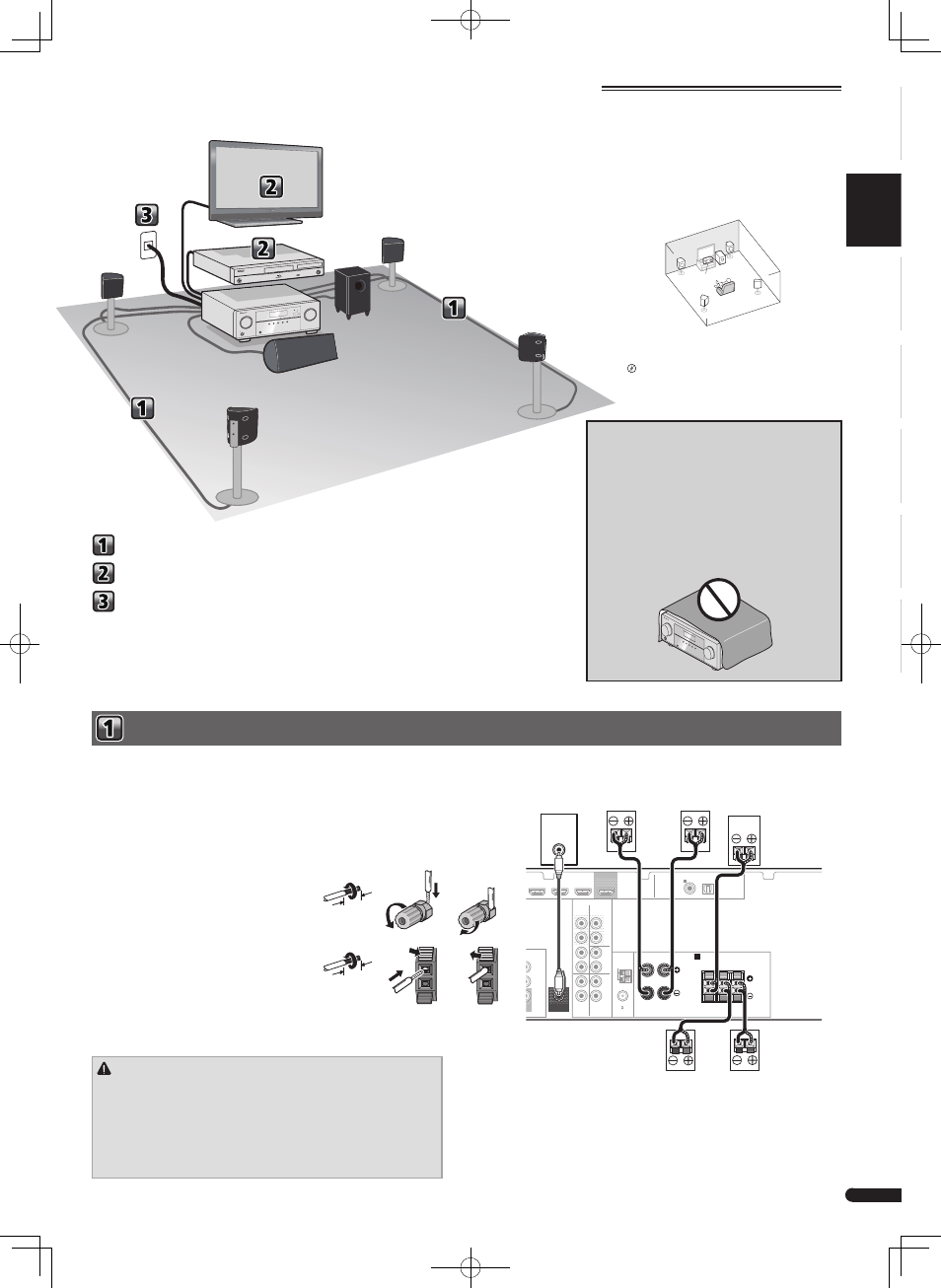

Raccordement des enceintes
Raccordement des enceintes
Raccordement d’un téléviseur et de périphériques de lecture
Branchement du récepteur
ATTENTION
• Les bornes des haut-parleurs sont sous une tension DANGEREUSE.
Pour éviter tout risque de décharge électrique lors du branchement et
du débranchement des câbles de haut-parleur, débranchez le cordon
d’alimentation avant de toucher des parties non isolées.
• Assurez-vous que tous les brins de fil dénudés du câble d’enceinte sont
torsadés ensemble et insérés complètement dans la borne de l’enceinte. Si
une partie du fil d’enceinte exposé entre en contact avec le panneau arrière,
l’alimentation peut être coupée par mesure de sécurité.
Vérifiez que l’enceinte droite est raccordée à la borne droite (R) et que l’enceinte gauche est raccordée à la borne gauche (L). Assurez-vous également que les bornes positive
et négative (+/–) du récepteur sont reliées aux bornes positive et négative des enceintes.
Vous pouvez utiliser des enceintes ayant une impédance nominal comprise entre 6
Ω et 16 Ω.
Assurez-vous que tous les branchements ont été effectués correctement avant de raccorder cet
appareil au secteur.
Branchement des fils nus
Bornes des enceintes avant:
1
Torsadez ensemble les brins de fil
dénudés.
2
Libérez la borne de l’enceinte et insérez-y
le fil.
3
Refermez la borne.
Bornes de l’enceinte centrale et des enceintes
surround:
1
Torsadez ensemble les brins de fil
dénudés.
2
Poussez sur les languettes pour les ouvrir
et insérez le fil dénudé.
3
Relâchez les languettes.
Installation des enceintes
Le récepteur fonctionnera avec seulement deux
enceintes stéréo (les enceintes avant sur le schéma),
mais il est recommandé d’en utiliser au moins trois
; une configuration complète de huit enceintes est
cependant idéale pour la production du son surround.
Pour obtenir le meilleur son surround possible, installez
vos enceintes conformément à l’illustration ci-dessous.
Système surround à 5.1 canaux :
R
SL
L
SW
C
SR
• De plus, il est possible de connecter des enceintes
surround arrière.
l « Raccordez les enceintes surround arrière »
Organigramme des réglages sur le récepteur
O L
R
R
L
COAXIAL
AUDIO
SPEAKERS ANTENNA
OPTICAL
ASSIGNABLE
OUT
A
CD-R/TAPE SURR BACK
PRE OUT
L
R
(Single)
( CD-R / TAPE )
IN CD/SAT
TOR
T
CD/SAT
DVD
IN
TV
IN
IN
IN
DVD
DVD IN BD IN CD/SAT IN
( TV )
IN 1 IN 1
FM UNBAL 75
AM LOOP CENTER SURROUND
R L
SUBWOOFER PRE OUT
FRONT
R L
OUT
LINE LEVEL
INPUT
Avant droite
Centrale
Avant gauche Caisson de basses
Surround
droite
Surround
gauche Assurez-vous que tous
les branchements ont été
effectués correctement
avant de raccorder cet
appareil au secteur.
Cet appareil est un récepteur AV à part entière
présentant un grand nombre de fonctions et de prises.
Il peut être utilisé facilement lorsque les raccordements
et les réglages mentionnés ci-dessous ont été effectués.
L
Avant
gauche
SW
Caisson de basses
C
Centrale
Ce récepteur
(VSX-322-K)
Lecteur de
Blu-ray Disc
Téléviseur
R
Avant droite
SL
Surround gauche
SR
Surround droite
PRÉCAUTION DE VENTILATION
Lors de l’installation de l’appareil, veillez à laisser un
espace suffisant autour de ses parois de manière à
améliorer la dissipation de chaleur (au moins 40 cm sur le
dessus, 20 cm à l’arrière et 20 cm de chaque côté).
AVERTISSEMENT
Les fentes et ouvertures du coffret sont prévues pour la
ventilation, pour assurer un fonctionnement stable de
l’appareil et pour éviter sa surchauffe. Pour éviter les
risques d’incendie, ne bouchez jamais les ouvertures et ne
les recouvrez pas d’objets, tels que journaux, nappes ou
rideaux, et n’utilisez pas l’appareil posé sur un tapis épais
ou un lit.
D3-4-2-1-7b*_A1_Fr
1 2 3
1 2 3
10 mm
10 mm
