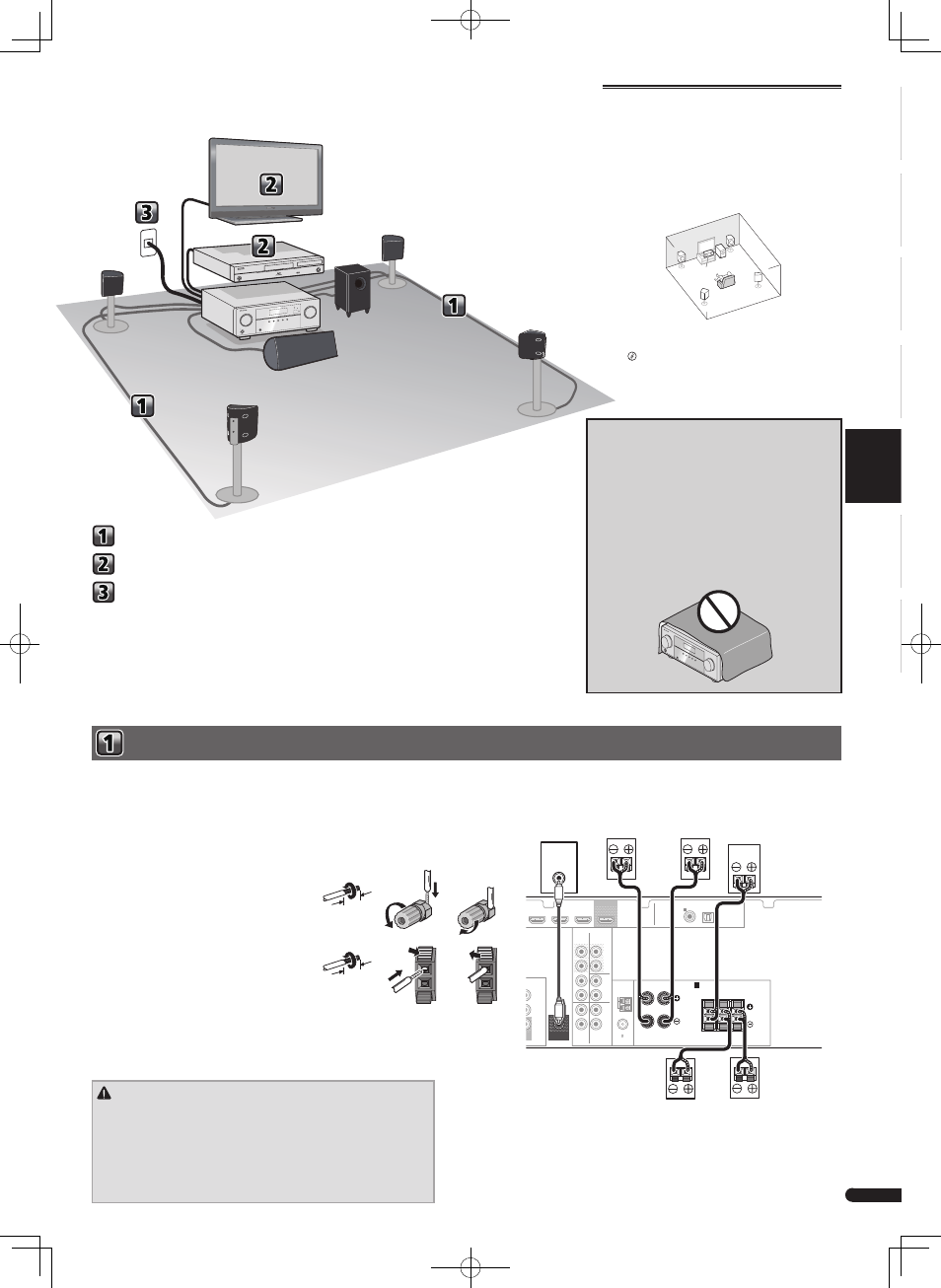

background image

English

Français

Italiano

Español

Nederlands

Deutsch

3

Es

Conexión de los altavoces

Conexión de los altavoces
Conexión de componentes de reproducción y de un TV
Conexión del receptor

PRECAUCIÓN

• Estos terminales de los altavoces llevan VOLTAJE VIVO PELIGROSO. Para

evitar el peligro de descargas eléctricas al conectar o desconectar los
cables de altavoz, desenchufe el cable de alimentación antes de tocar las
partes de los cables que no están aisladas.

• Asegúrese de que no haya hilos expuestos del cable del altavoz en

contacto con el panel trasero mientras el equipo está encendido. Si
alguno de los cables desprotegidos del altavoz tocara el panel trasero,
podría provocar un corte de corriente como medida de seguridad.

O

L

R

R

L

COAXIAL

AUDIO

SPEAKERS

ANTENNA

OPTICAL

ASSIGNABLE

OUT

A

CD-R/TAPE SURR BACK

PRE OUT

L

R

(Single)

(

CD-R / TAPE

)

IN

CD/SAT

TOR

T

CD/SAT

DVD

IN

TV

IN

IN

IN

DVD

DVD IN

BD IN

CD/SAT IN

(

TV

)

IN

1

IN

1

FM UNBAL

75

AM LOOP

CENTER

SURROUND

R

L

SUBWOOFER

PRE OUT

FRONT

R

L

OUT

LINE LEVEL

INPUT

Frontal

derecho

Central

Frontal

izquierdo

Subwoofer

Sonido

envolvente

derecho

Sonido

envolvente

izquierdo

Asegúrese de conectar el altavoz de la derecha al terminal derecho (R) y el altavoz de la izquierda al terminal izquierdo (L). Asegúrese también de que los terminales positivo y
negativo (+/–) del receptor coincidan con los terminales de los altavoces.
Puede utilizar los altavoces con una impedancia nominal de entre 6

Ω y 16 Ω.

Asegúrese de completar todas las conexiones antes de conectar este equipo a la fuente de
alimentación de CA.

Conexiones de cables desnudos

Terminales de los altavoces frontales:

1

Trence los hilos expuestos del cable.

2

Afloje el terminal e inserte el hilo
expuesto.

3

Apriete el terminal.

Terminales de los altavoces central y de sonido
envolvente:

1

Trence los hilos expuestos del cable.

2

Empuje para abrir las pestañas e
introduzca los hilos expuestos del cable.

3

Suelte las pestañas.

Disposición de los altavoces

El receptor puede funcionar con sólo dos altavoces
estéreo (los altavoces frontales en el diagrama), pero
se recomienda utilizar al menos tres altavoces, o una
configuración completa para obtener el mejor sonido
envolvente.
Para obtener el mejor sonido envolvente posible, instale
los altavoces como se indica a continuación.
Sistema de sonido envolvente de 5.1 canales:

R

SL

L

SW

C

SR

• Además, también puede conectar altavoces

surround posteriores.
l “Conecte los altavoces traseros de sonido

envolvente”

Organigrama de ajustes del receptor

Asegúrese de completar
todas las conexiones
antes de conectar este
equipo a la fuente de
alimentación de CA.

Este equipo es un receptor AV completo equipado con
numerosas funciones y terminales. Se puede usar
fácilmente tras seguir el procedimiento indicado a
continuación para la realización de las conexiones y
ajustes.

L

Frontal

izquierdo

SW

Subwoofer

C

Central

Este receptor

(VSX-322-K)

Reproductor de

Blu-ray Disc

Televisor

R

Frontal

derecho

SL

Sonido envolvente

izquierdo

SR

Sonido envolvente

derecho

PRECAUCIÓN PARA LA VENTILACIÓN

Cuando instale este aparato, asegúrese de dejar espacio en
torno al mismo para la ventilación con el fin de mejorar la
disipación de calor (por lo menos 40 cm encima, 20 cm
detrás, y 20 cm en cada lado).

ADVERTENCIA

Las ranuras y aberturas de la caja del aparato sirven para su
ventilación para poder asegurar un funcionamiento fiable
del aparato y para protegerlo contra sobrecalentamiento.
Para evitar el peligro de incendio, las aberturas nunca
deberán taparse ni cubrirse con nada (como por ejemplo,
periódicos, manteles, cortinas) ni ponerse en
funcionamiento el aparato sobre una alfombra gruesas o
una cama.

D3-4-2-1-7b*_A1_Es

1

2

3

1

2

3

10 mm

10 mm
