4
Ru

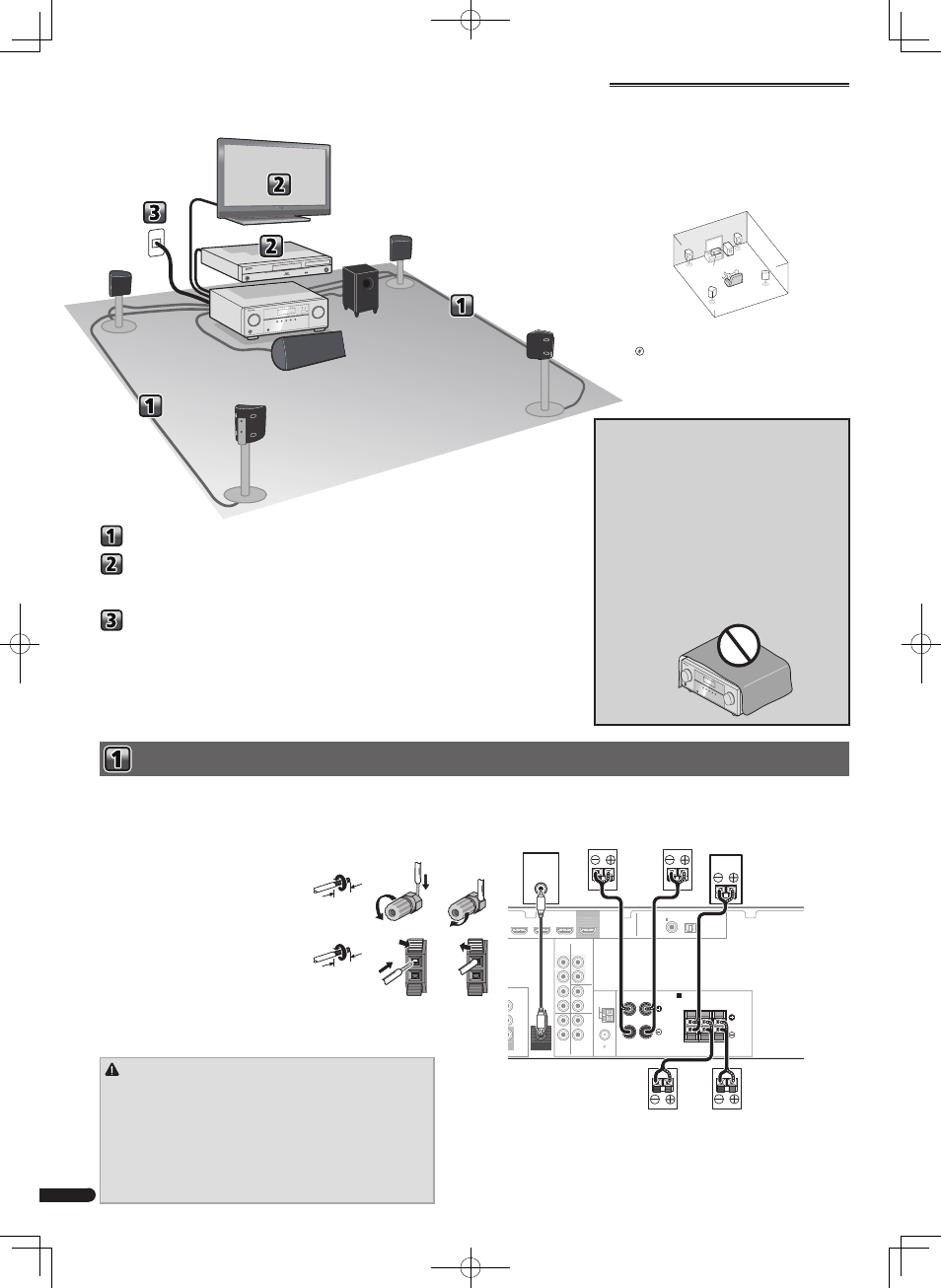

Подключение громкоговорителей
Подключение громкоговорителей
Подключение телевизора и компонентов
воспроизведения
Подключение ресивера к электророзетке
ПРЕДУПРЕЖДЕНИЕ
• На контактах громкоговорителей имеется ОПАСНОЕ ДЛЯ ЖИЗНИ
напряжение. Во избежание опасности поражения электрическим
током при подключении или отключении кабелей громкоговорителей
отсоединяйте кабель питания, прежде чем прикасаться к любым
неизолированным деталям.
• Оголенные концы провода громкоговорителя должны быть обязательно
скручены и вставлены в контакт громкоговорителя до конца. Если любой
из неизолированных проводов громкоговорителя коснется задней панели,
это может вызвать отключение питания (срабатывание защиты) в целях
безопасности.
O L
R
R
L
COAXIAL
AUDIO
SPEAKERS ANTENNA
OPTICAL
ASSIGNABLE
OUT
A
CD-R/TAPE SURR BACK
PRE OUT
L
R
(Single)
( CD-R / TAPE )
IN CD/SAT
TOR T
CD/SAT
DVD
IN
TV
IN
IN
IN
DVD
DVD IN BD IN CD/SAT IN
( TV )
IN 1 IN 1
FM UNBAL
75
AM LOOP CENTER SURROUND
R L
SUBWOOFER
PRE OUT
FRONT
R L
OUT
LINE LEVEL
INPUT
Передний
правый Центральный
Передний
левый
Низкочастотный
громкоговоритель
Правый
объемного
звучания
Левый
объемного
звучания
Убедитесь, что правый громкоговоритель подключен к правому (R) разъему, а левый громкоговоритель – к левому (L) разъему. Также убедитесь, что положительный и
отрицательный (+/–) разъемы ресивера совпадают с соответствующими разъемами громкоговорителей.
Можно использовать громкоговорители с номинальный импедансом мощностью от 6 Ω до 16 Ω.
Подключайте устройство к сети переменного тока только после завершения всех
соединений.
Подключение проводов
Зажимы передних громкоговорителей:
1
Скрутите оголенные жилы провода.
2
Ослабьте зажим контакта и вставьте
оголенный провод.
3
Зажмите контакт.
Зажимы центрального громкоговорителя и
громкоговорителей объемного звучания:
1
Скрутите оголенные жилы провода.
2
Откройте защитные выступы и
вставьте оголенный провод.
3
Отпустите защитные выступы.
Размещение громкоговорителей
Ресивер может работать с двумя стерео
громкоговорителями (передние громкоговорители на
рисунке), тем не менее, рекомендуется использовать
по крайней мере три, а полный комплект обеспечивает
наилучшее объемное звучание.
Для получения наилучшего качества объемного звучания
установите громкоговорители, как показано ниже.
Акустическая система 5.1:
R
SL
L
SW
C
SR
• Кроме того, можно также подключить задние
громкоговорители объемного звучания.
l «Подключите задние громкоговорители
объемного звучания»
Порядок выполнения настроек на ресивере
Подключайте устройство
к сети переменного тока
только после завершения
всех соединений.
Аппарат является полноценным аудио-видео ресивером,
оборудованным множеством функций и терминалов. Он
может без проблем использоваться после выполнения
процедуры подключений и настроек, описанных ниже.
L
Передний
левый
Низкоч. громк.
Низкочастотный
громкоговоритель
C
Центральный
Данный ресивер
(VSX-322-K)
Проигрыватель
Blu-ray Disc
Телевизор
R
Передний
правый
SL
Левый объемного
звучания
SR
Правый объемного
звучания
ОБЯЗАТЕЛЬНАЯ ВЕНТИЛЯЦИЯ
При установке устройства обеспечьте достаточное
пространство для вентиляции во избежание повышения
температуры внутри устройства (не менее 40 см сверху, 20
см сзади и по 20 см слева и справа).
ПРЕДУПРЕЖДЕНИЕ
В корпусе устройства имеются
щели и отверстия для вентиляции,
обеспечивающие надежную работу
изделия и защищающие его от
перегрева. Во избежание пожара
эти отверстия ни в коем случае не
следует закрывать или заслонять
другими предметами (газетами,
скатертями и шторами) или
устанавливать оборудование на
толстом ковре или постели.
D3-4-2-1-7b*_A1_Ru
1 2 3
1 2 3
10 мм
10 мм
