3
De

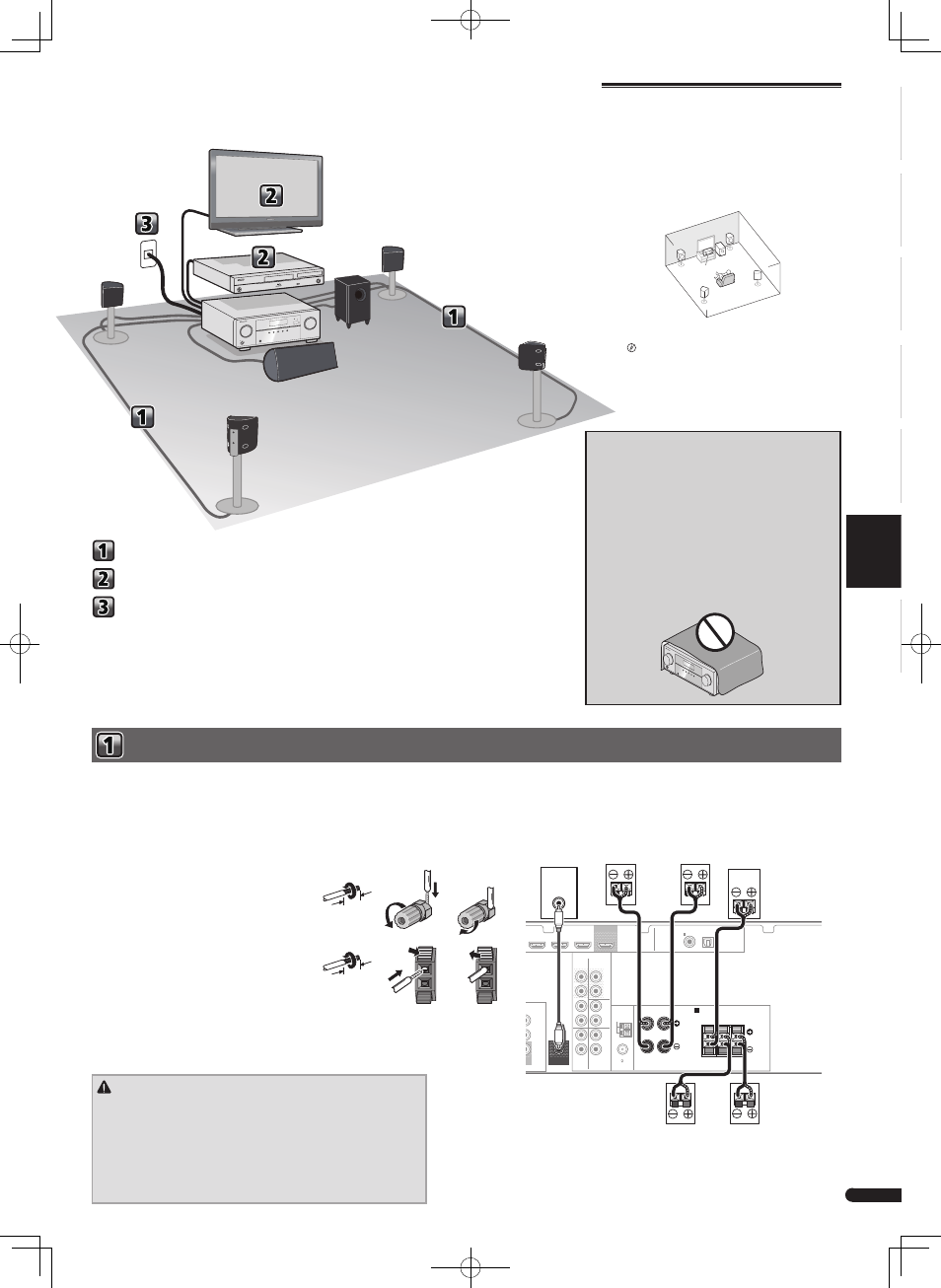

Anschluss der Lautsprecher
Anschluss der Lautsprecher
Anschließen eines Fernsehers und von Wiedergabe-Geräten
Anschluss des Receivers an das Stromnetz
AUHTUNG
• An den Lautsprecherklemmen dieses Gerätes liegt eine potentiell
GEFÄHRLICHE Spannung an. Zur Vermeidung von Stromschlaggefahr
ist unbedingt darauf zu achten, den Netzstecker beim Anschließen und
Abtrennen der Lautsprecherkabel von der Netzsteckdose zu trennen,
bevor irgendwelche nicht isolierten Teile berührt werden.
• Stellen Sie sicher, dass der blanke Lautsprecherdraht verdrillt und
vollständig in den Lautsprecher-Anschluss eingeschoben ist. Wenn
einer der blanken Lautsprecherdrähte die Rückseite berührt, kann es als
Sicherheitsmaßnahme zum Ausschalten der Stromversorgung kommen.
O L
R
R
L
COAXIAL
AUDIO
SPEAKERS ANTENNA
OPTICAL
ASSIGNABLE
OUT
A
CD-R/TAPE SURR BACK
PRE OUT
L
R
(Single)
( CD-R / TAPE )
IN CD/SAT
TOR
T
CD/SAT
DVD
IN
TV
IN
IN
IN
DVD
DVD IN BD IN CD/SAT IN
( TV )
IN 1 IN 1
FM UNBAL 75
AM LOOP CENTER SURROUND
R L
SUBWOOFER PRE OUT
FRONT
R L
OUT
LINE LEVEL
INPUT
Vorn rechts
Center
Vorn links
Subwoofer
Surround
rechts
Surround
links
Es ist darauf zu achten, den Lautsprecher rechts an den rechten Anschluss (R) und den Lautsprecher links an den linken Anschluss (L) anzuschließen. Stellen Sie außerdem
sicher, dass die positiven und negativen (+/–) Anschlüsse am Receiver denen an den Lautsprechern entsprechen.
Sie können Lautsprecher mit einer nominalen Impedanz zwischen 6
Ω und 16 Ω verwenden.
Führen Sie unbedingt alle Anschlüsse durch, bevor Sie das Gerät an eine Netzstromquelle
anschließen.
Blanke Kabelanschlüsse
Front-Lautsprecheranschlüsse:
1
Verdrillen Sie die hervorstehenden
Drahtstränge miteinander.
2
Lösen Sie den Anschluss und setzen Sie
den hervorstehenden Draht ein.
3
Ziehen Sie den Anschluss wieder an.
Center- und Surround-Lautsprecheranschlüsse:
1
Verdrillen Sie die hervorstehenden
Drahtstränge miteinander.
2
Öffnen Sie die Klemmen und schieben Sie
den hervorstehenden Draht ein.
3
Lassen Sie die Klemmen los.
Aufstellung der Lautsprecher
Der Receiver funktioniert auch bei Verwendung von nur
zwei Stereolautsprechern (die Front-Lautsprecher in der
Abbildung), aber wir empfehlen Ihnen die Verwendung
von mindestens drei Lautsprechern, wobei ein
vollständiges Setup immer noch den besten Raumklang
liefert.
Stellen Sie Ihre Lautsprecher wie unten dargestellt auf,
um den bestmöglichen Surroundklang zu erzielen.
5.1-Kanal-Surround-System:
R
SL
L
SW
C
SR
• Außerdem können auch hintere Surround-
Lautsprecher angeschlossen werden.
l „Die hinteren Surround-Lautsprecher anschließen“
Ablauf der Einstellungen auf dem
Receiver
Führen Sie unbedingt alle
Anschlüsse durch, bevor
Sie das Gerät an eine
Netzstromquelle anschließen.
Dieses Gerät ist ein kompletter AV-Receiver mit
einer Vielfalt von Funktionen und Anschlüssen. Die
Bedienung ist leicht, nachdem alle Verbindungen und
Einstellungen wie folgt vorgenommen sind.
L
Vorn links
SW
Subwoofer
C
Center
Dieser Receiver
(VSX-322-K)
Blu-ray-Disc-
Player
Fernseher
R
Vorn rechts
SL
Surround links
SR
Surround rechts
VORSICHTSHINWEIS ZUR BELÜFTUNG
Bei der Aufstellung dieses Gerätes muss für einen
ausreichenden Freiraum gesorgt werden, um eine
einwandfreie Wärmeabfuhr zu gewährleisten (mindestens 40
cm oberhalb des Gerätes, 20 cm hinter dem Gerät und jeweils
20 cm an der Seite des Gerätes).
WARNUNG
Im Gerätegehäuse sind Ventilationsschlitze und andere
Öffnungen vorgesehen, die dazu dienen, eine Überhitzung des
Gerätes zu verhindern und einen zuverlässigen Betrieb zu
gewährleisten. Um Brandgefahr auszuschließen, dürfen diese
Öffnungen auf keinen Fall blockiert oder mit Gegenständen
(z.B. Zeitungen, Tischdecken und Gardinen) abgedeckt
werden, und das Gerät darf beim Betrieb nicht auf einem
dicken Teppich oder Bett aufgestellt sein.
D3-4-2-1-7b*_A1_De
1 2 3
1 2 3
10 mm
10 mm
