6
Ja
壁を利用する方法
1
プラズマテレビに転倒防止用ボルトを取り付け
る(2 カ所）
転倒防止用ボルトは、プラズマテレビに付属しています。
2
壁、柱などのがんじょうな部分に、丈夫なヒモ
でしっかりと固定する
左右対称に同様の作業を行ってください。
ご注意
ヒモ、取付具は本製品およびプラズマテレビには付属していませ
ん。市販品をご使用ください。

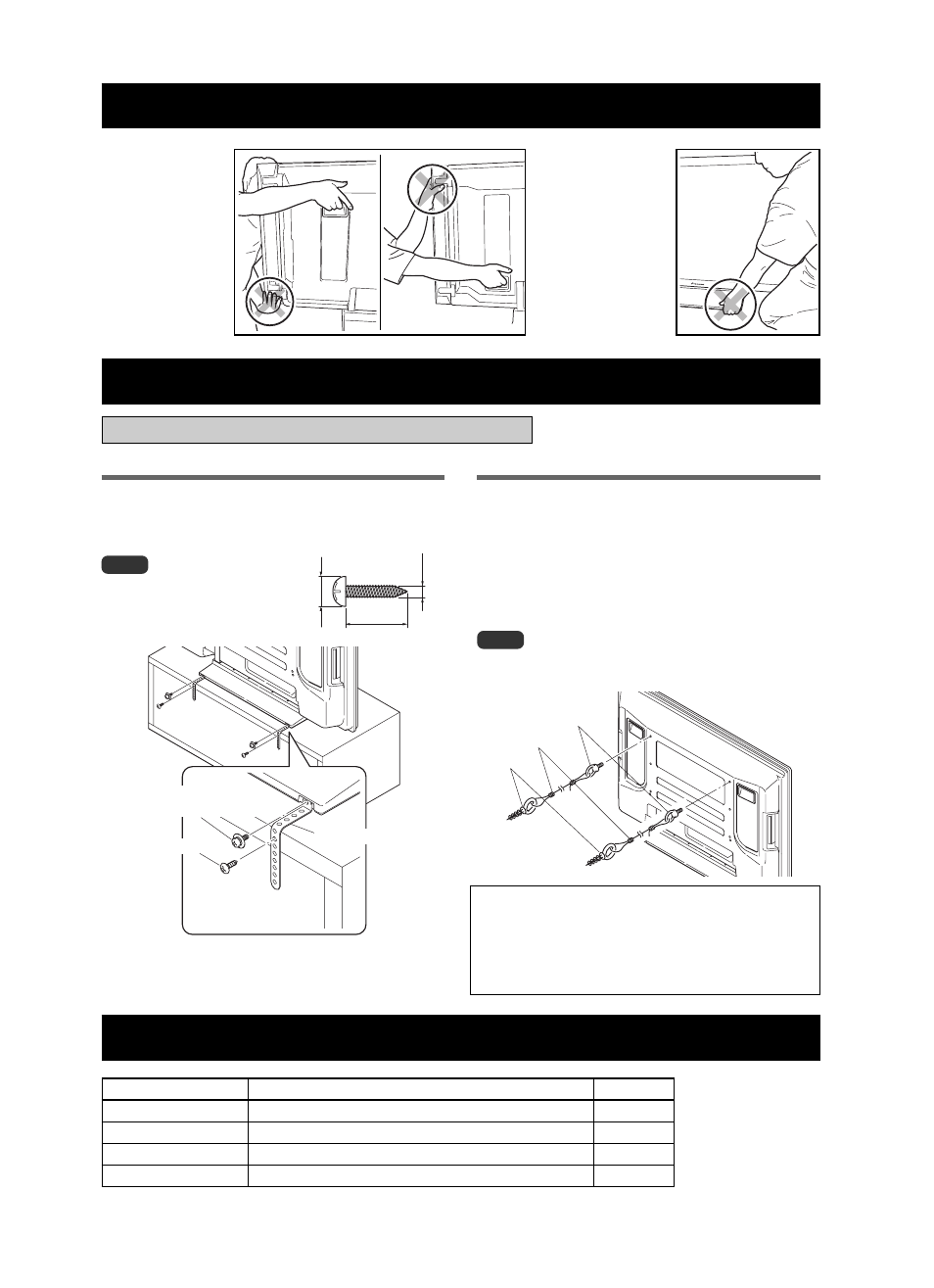

ラックなどに固定する方法
ネジ 5 （M4 × 10 mm：黒）および転倒防止ベルトを使っ
て、図のように固定してください。ラックなどに固定するネ
ジは、市販品を購入してご使用ください。
ご注意
ラックなどに固定する際のネジは、
呼び径 4 mm、長さ 20 mm 以上の
ものを使用してください。 20 mm以上
4 mm
8 mm∼15 mm
仕 様
ラック天板の厚さの中心に下
穴を開けてから、市販のネジ
でネジ留めしてください。
ネジ（市販品）
ネジ 5
(M4×10 mm：黒)
転倒防止ベルト
パイオニア製スピーカーラックB-07と組み合わせて使用す
る場合には、B-07の取扱説明書を参照し、必ず下穴を利用
して取り付けてください。下穴以外に取り付けると、塗装が
剥離したり、天板に亀裂が発生し破損する場合があります。
ラックなどに設置する場合
（つづき）
スピーカーは持たな
いでください。 スタンドは持たないで
ください。
テーブルトップスタンド 外形寸法 質量
PDK-TS27 550 mm (幅)× 276 mm (高さ) × 237 mm (奥行) 1.6 kg
PDK-TS27A 552 mm (幅)× 276 mm (高さ) × 238 mm (奥行) 1.9 kg
PDK-TS29 550 mm (幅)× 323 mm (高さ) × 300 mm (奥行) 2.1 kg
PDK-TS29A 552 mm (幅)× 323 mm (高さ) × 301 mm (奥行) 2.5 kg
・上記の仕様および外観は、改良のため予告なく変更することがあります。
転倒防止
（設置後は転倒防止の備えを必ず行ってください）
プラズマテレビはラックと壁面の両方に固定してください。
設置後の転倒・落下防止のお願い
地震などでの製品の転倒・落下によるけがなどの危害を軽減するために、必
ず転倒・落下防止対策を行ってください。
ご注意：
転倒・落下防止器具を取り付ける壁や台の強度によっては、転倒・落下防止
効果が大幅に減少します。その場合は適当な補強を施してください。
また転倒・落下防止対策は、けがなどの危害の軽減を意図したものですが、
すべての地震に対してその効果を保障するものではありません。
1
転倒防止用ボルト
（プラズマテレビ付属品）
2
ヒモ
取付具
