57
ChH
中文

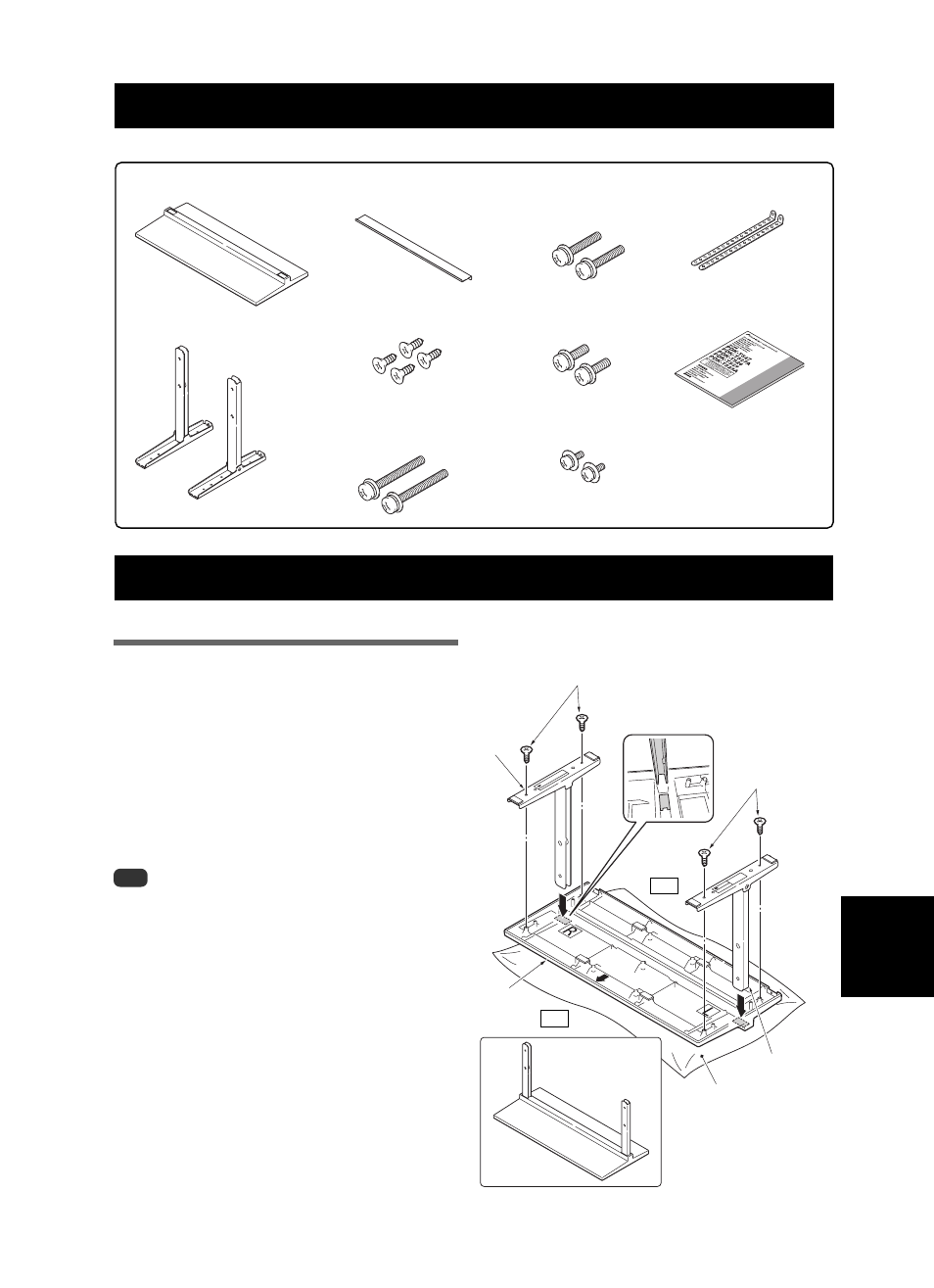

清點標準配件
請清點確定收到所有標準配件，再行組裝及安裝。
座板 × 1 遮光罩 × 1
( 限 PDK-TS27A 和 PDK-TS29A)
螺絲 1
(4 mm x 10 mm ： 銀色) × 4
防掉落定位帶 × 2
操作手冊（本份文件） × 1
安裝螺絲 2
(M8 x 60 mm ： 黑色) × 2
[42 吋電視配件]
安裝螺絲 4
(M8 x 23 mm ： 黑色) × 2
支架 (L) × 1
支架 (R) × 1
安裝螺絲 3
(M8 x 40 mm ： 黑色) × 2
[50 吋電視配件]
螺絲 5
(M4 x 10 mm ： 黑色) × 2
組裝支架
組裝程序
1
將座板翻轉使底面朝上。
2
將支架管插入座板內。
將支架 (R) 插入標示「R」的底板右側，以及將支架 (L)
插入標示「L」的底板左側。
請確定支架開口面朝內。插入支架，並確定插入位置是
在底板高起處。
3
鎖緊螺絲 1 (4 mm
× 10 mm：銀色) 以固定支
架。
附註
組裝支架管時，請於座板放置一軟墊。
組裝前若未放置軟墊，則座板正面可能會刮傷。
安裝支架 (L) 和支架 (R) 時請謹慎小心，以確定安裝位置沒有錯
誤。支架若安裝錯誤，可能會導致整個機架損壞。
螺絲 1
(4 mm x 10 mm ：銀色)
螺絲 1
(4 mm x 10 mm ：銀色)
支架 (R)
座板
軟墊
支架 (L)
請確定支架開口面朝內。
插入支架，並確定插入位
置是在底板高起處。
桌上支架安裝完成
背面
正面
