4
Ru

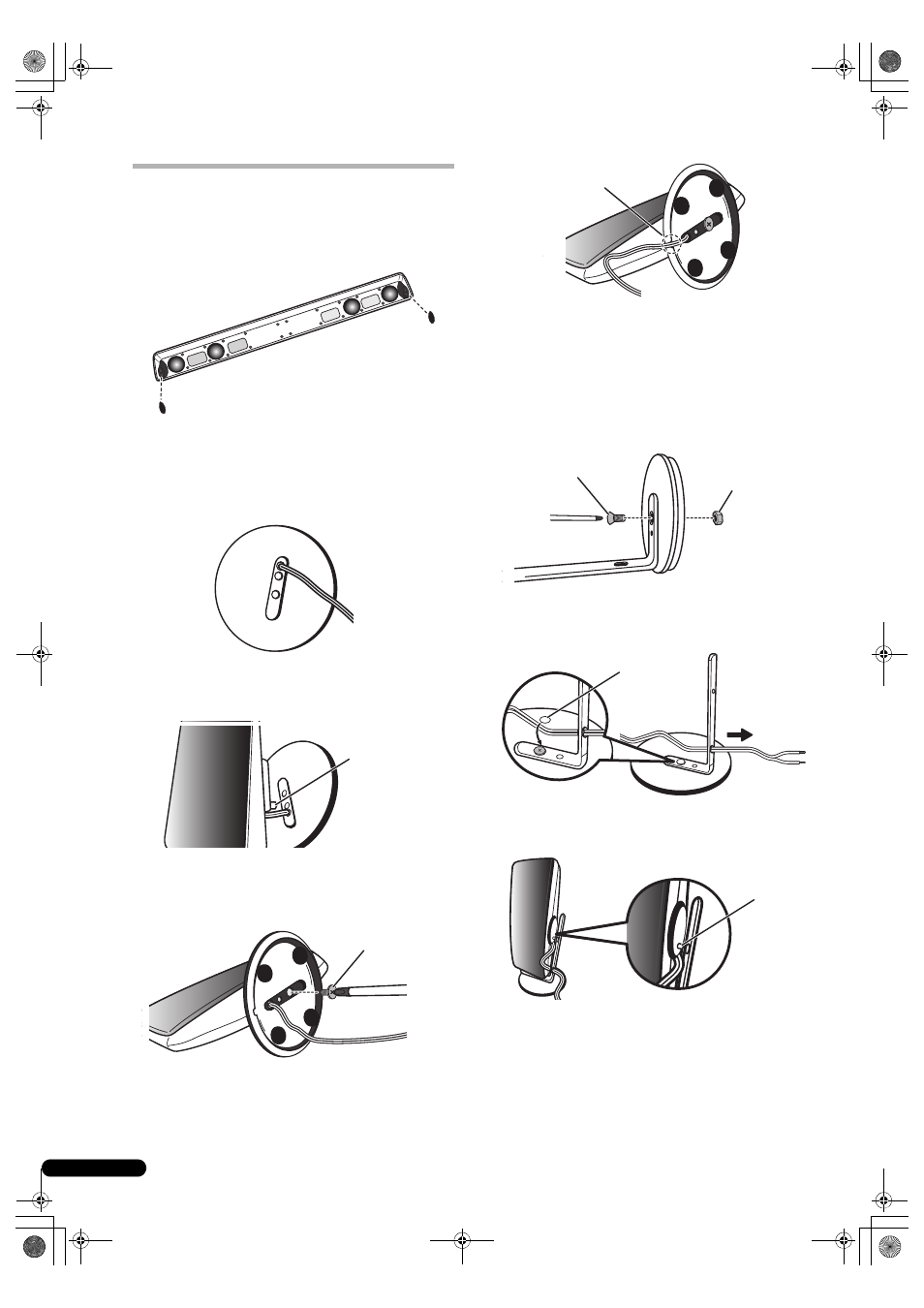

Сборка
S-HV600B
1 Прикрепите к поверхности оснований ножек
предохранительные нескользкие подкладки.
S-HV500-LR
Горизонтальная ориентация
1 Пропустите колоночный кабель через отверстие в
основании.
2 Совместите язычок стопора поворота с отверстием в
основании.
3 Прикрепите колонку к основанию с помощью
крепежного винта для монтажа в горизонтальной
ориентации с обратной стороны основания.
4 Установите колонку таким образом, чтобы
колоночный кабель прошел через паз в основании.
Вертикальная ориентация
1 Совместите стойку для вертикального монтажа с
отверстием в основании.
2
Прикрепите стойку для вертикального монтажа к
основанию с помощью винта для монтажа в
вертикальной ориентации и шестигранной гайки.
Обязательно посадите шестигранную гайку в
шестиугольную выемку в днище основания.
3 Пропустите колоночный кабель через отверстие в
стойке для вертикального монтажа.
4 Совместите язычок стопора поворота колонки с
отверстием в вертикальной стойке.
5 Надежно прикрепите колонку к вертикальной стойке
с помощью винта для вертикального монтажа.
Язычок стопора
поворота
Винт для монтажа в
горизонтальной ориентации
Вырез под провод
Винт для монтажа в
вертикальной ориентации
Шестигранная гайка для
монтажа в вертикальной
ориентации
Заглушка
Язычок стопора
поворота
