4
Fr

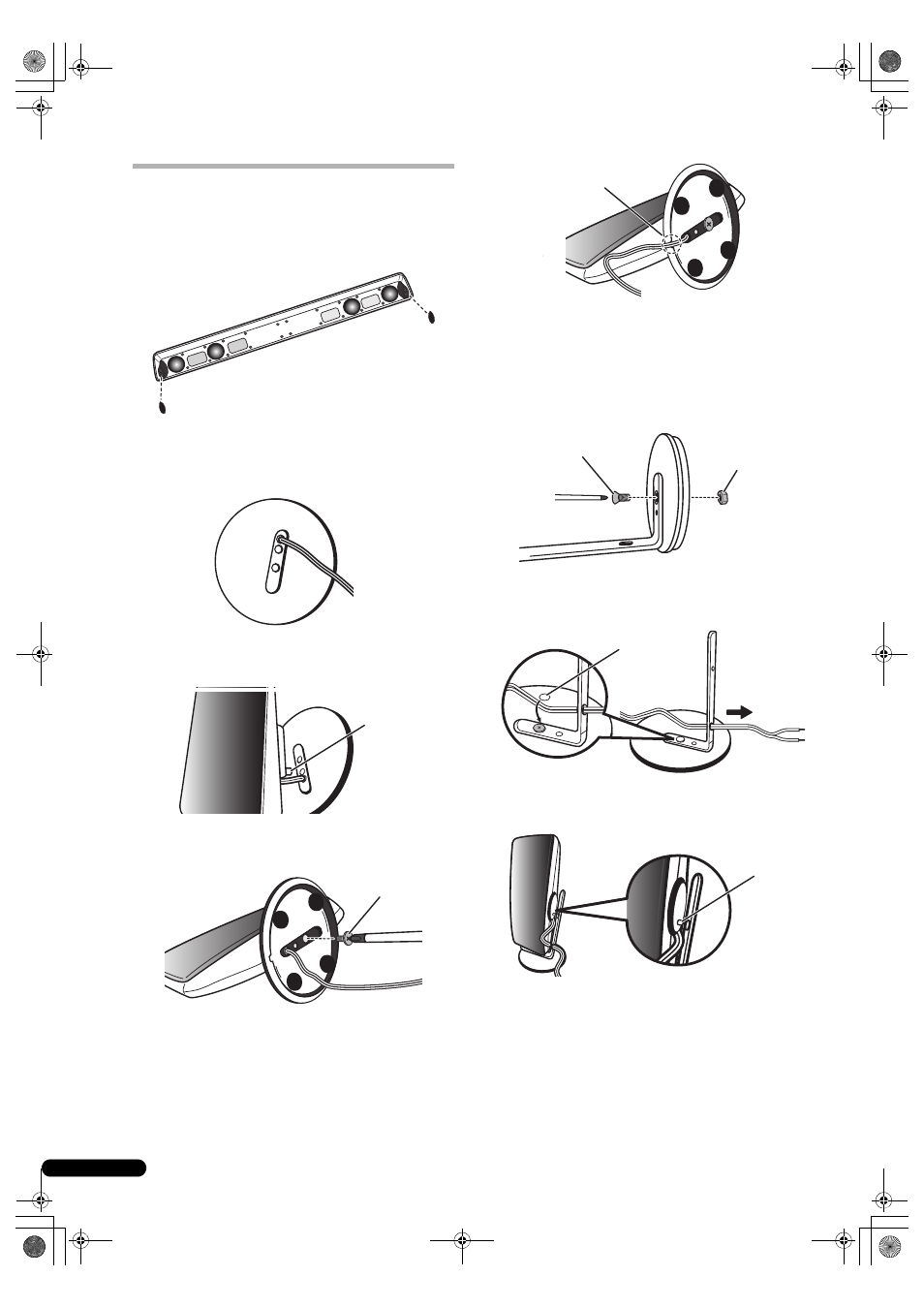

Assemblage
S-HV600B
1 Fixez les coussinets antidérapants sur la surface
inférieure de la patte.
S-HV500-LR
Orientation horizontale
1 Passez le cordon de haut-parleur par le trou dans la base.
2 Alignez l’ergot d’arrêt de rotation avec le trou dans la
base.
3 Fixez le haut-parleur sur la base au moyen de la vis de
montage horizontal par le côté arrière de la base.
4 Ajustez le haut-parleur de sorte que son cordon passe par
l’encoche prévue dans la base.
Orientation verticale
1 Alignez l’étai de montage vertical avec le trou dans la
base.
2 Fixez l’étai de montage vertical sur la base au moyen du
boulon de montage vertical et de l’écrou hexagonal. Assurez-
vous que l’écrou hexagonal s’emboîte bien dans l’encoche
hexagonale sur le fond de la base.
3 Passez le cordon de haut-parleur par le trou de l’étai de
montage vertical.
4 Alignez l’ergot d’arrêt de rotation avec le trou dans l’étai
vertical.
5 Fixez le haut-parleur sur l’étai vertical au moyen de la vis
de montage vertical.
Ergot d´arrêt de
rotation
Vis de montage
horizontal
Coupure de fil
Vis de montage vertical Ecrou hexagonal de
montage vertical
Joint
Ergot d´arrêt
de rotation
