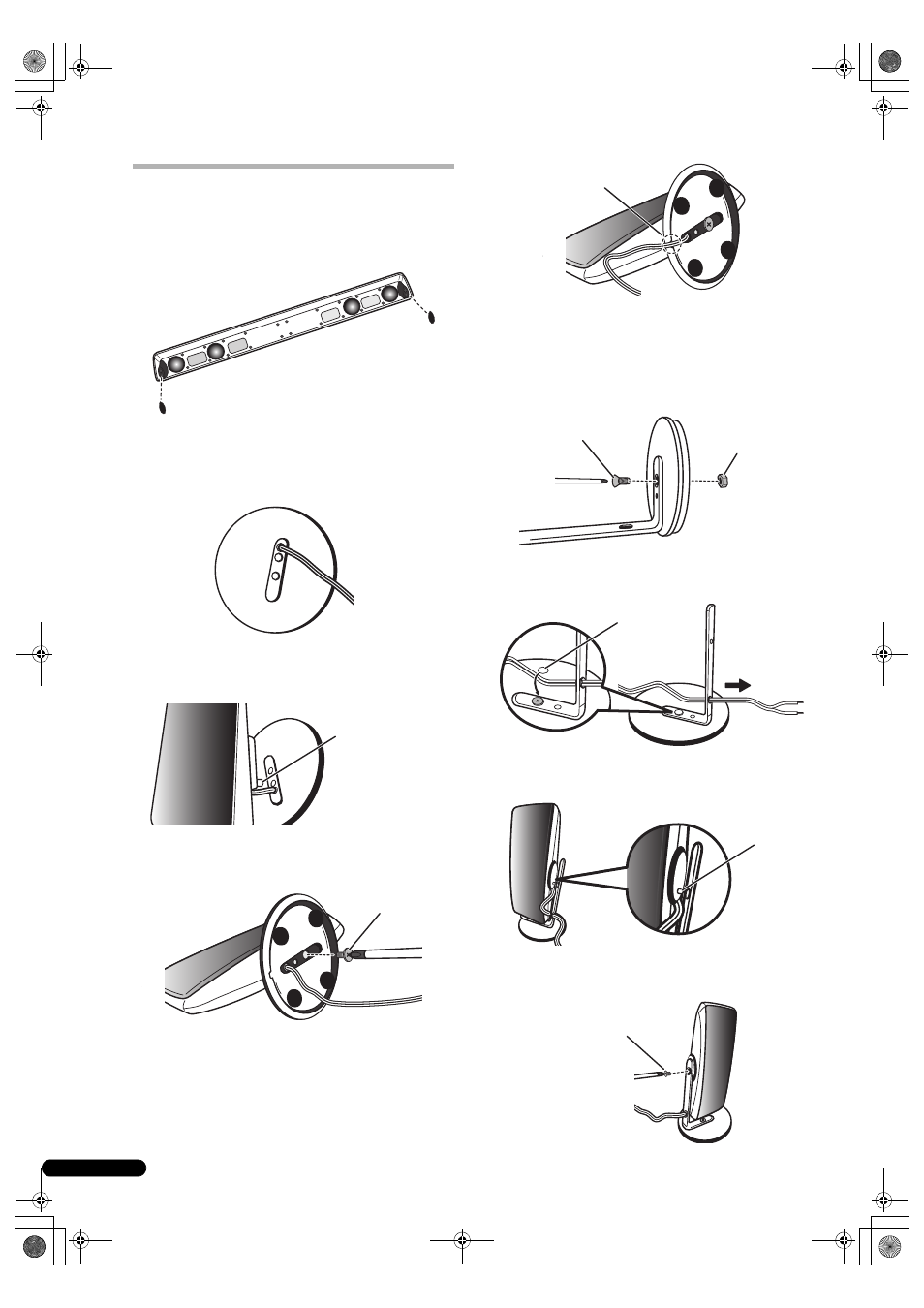

Montering
S-HV600B
1 For å sikre en stabil oppstilling bør du feste
glimotvirkende briketter på undersiden av høyttalerfoten.
S-HV500-LR
Horisontal stilling
1 Før høyttalerkabelen gjennom hullet i bunnskiven.
2 Still den rotasjonshemmende tappen i kant med
bunnskivens hull.
3 Fest høyttaleren til bunnskiven ved å skru inn skruen for
horisontal montering fra bunnskivens underside.
4 Still høyttaleren slik at høyttalerkabelen føres gjennom
sporet i bunnskriven.
Vertikal stilling
1 Still støtten for vertikal oppstilling i kant med hullet i
bunnskiven.
2 Fest støtten for vertikal oppstilling med tilegnet bolt og
sekskantmutter. Pass på at sekskantmutteren ligger i det
sekskantede sporet i bunnskiven.
3 Før høyttalerkabelen gjennom hullet i støtten for vertikal
oppstilling.
4 Still høyttalerens rotasjonshemmende tapp i kant med
hullet på støtten.
5 Fest høyttaleren til støtten med skruen tilegnet for
vertikal oppstilling.
Rotasjonshemmende
tapp
Horisontal
monteringsskrue
Utstøtingshull for kabel
Skrue for vertikal
montering
Sekskantmutter for
vertikal montering
Forseglingsskive
Rotasjons-
hemmende tapp
Skrue for vertikal montering
