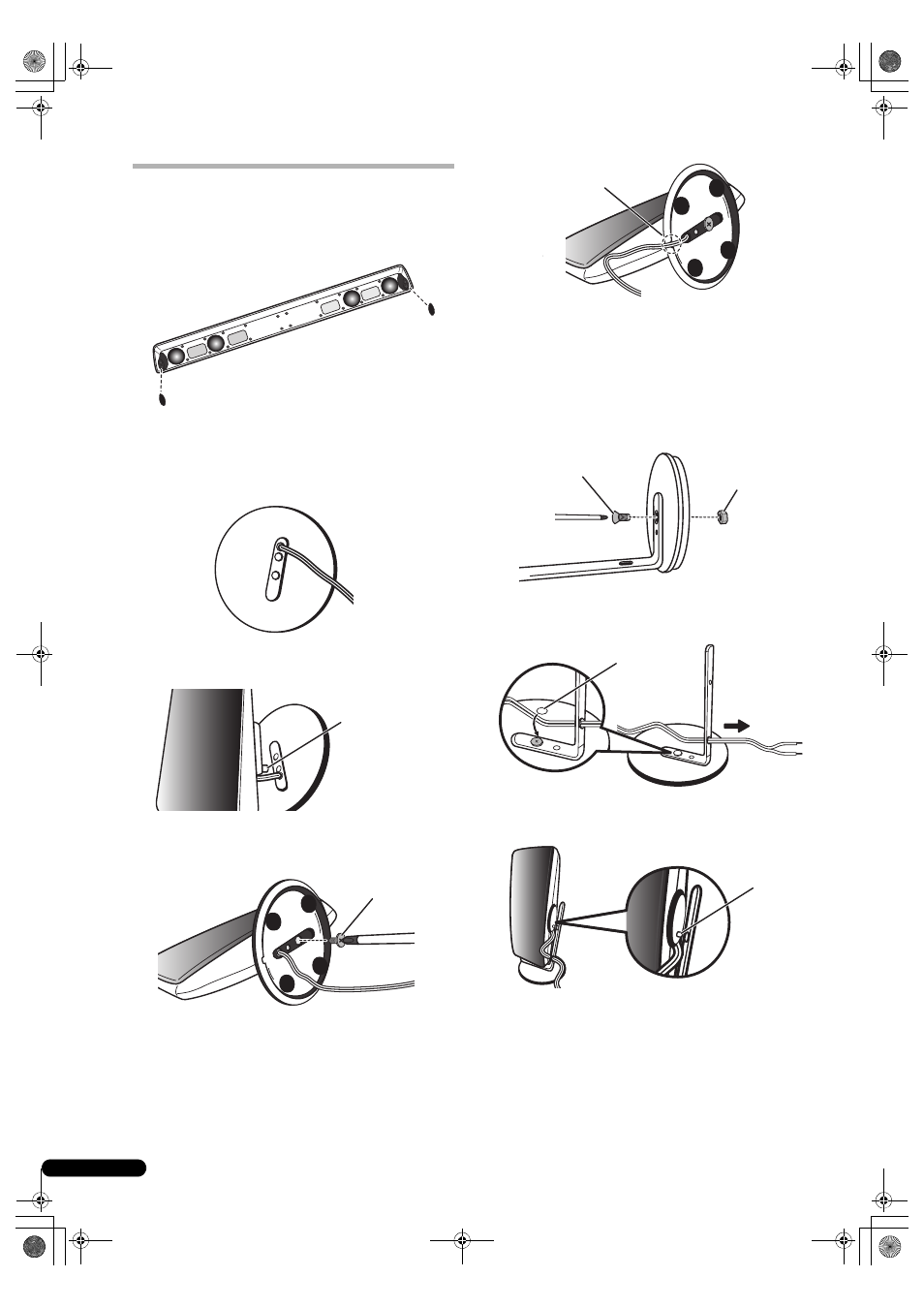

Zusammenbau
S-HV600B
1 Bringen Sie das rutschfeste Kissen an der Unterseite des
Beins an.
S-HV500-LR
Horizontale Ausrichtung
1 Führen Sie das Lautsprecherkabel durch das Loch in der
Grundplatte.
2 Richten Sie die Drehverhinderungsnase auf das Loch in
der Grundplatte aus.
3 Befestigen Sie den Lautsprecher an der Grundplatte,
indem Sie die Schraube für horizontale Befestigung von der
Rückseite der Grundplatte her einsetzen.
4 Richten Sie den Lautsprecher so aus, dass das
Lautsprecherkabel durch die Nut in der Grundplatte verlegt
werden kann.
Vertikale Ausrichtung
1 Richten Sie die vertikale Montagestrebe auf das Loch in
der Grundplatte aus.
2 Befestigen Sie die vertikale Montagestrebe mit der
Schraube für vertikale Befestigung und der Sechskantmutter
an der Grundplatte. Achten Sie dabei darauf, die
Sechskantmutter in die sechseckige Nut in der Unterseite der
Grundplatte einzupassen.
3 Führen Sie das Lautsprecherkabel durch das Loch in der
vertikalen Befestigungsstrebe.
4 Richten Sie die Drehverhinderungsnase des
Lautsprechers auf das Loch in der vertikalen Strebe aus.
5 Befestigen Sie den Lautsprecher mit der Schraube für
vertikale Befestigung an der vertikalen Strebe.
Drehverhinderungsnase
Schraube für
horizontale Befestigung
Aussparung für Kabel
Schraube für
vertikale Befestigung
Sechskantmutter für
vertikale Befestigun
Aufkleber
Drehver-
hinderungsnase
