8
Sp
Conexiones
Conexión al amplificador
Este altavoz no se suministra con los cables de altavoz utilizados
para la conexión a un amplificador. Tenga en cuenta los factores
siguientes cuando seleccione los cables de altavoz para
aprovechar al máximo el rendimiento de su sistema de altavoces:
• Emplee un cable de gran calibre, y de la mínima longitud
necesaria.
• Si la longitud necesaria para los cables izquierdo y derecho es
distinta, emplee cables de la misma longitud, aplicando la
distancia más larga.
• Los cables tienen características distintas. Recuerde lo
siguiente cuando utilice cualquier tipo de cables.
• Seleccione cables de la mínima resistencia posible, y
asegúrese de que las conexiones de los cables al amplificador
y al altavoz sean firmes y sólidas.
Conexión de los cables
1 Desconecte la alimentación del amplificador.
2 Conecte el extremo de un cable a los terminales de
entrada (inferiores) de la parte posterior. En cuanto a la
polaridad de los terminales, el rojo es positivo (+) y el negro
es negativo (–).
3 Conecte el otro extremo del cable a los terminales de
salida de altavoz en el amplificador, en el canal asignado a al
altavoz y manteniendo la polaridad (para más detalles al
respecto, consulte el manual de instrucciones del
amplificador).
• Tome los bornes de tapa de los terminales de entrada
inferiores y gírelos hacia la izquierda, inserte los cables de
altavoz en los orificios de los terminales, y apriete luego los
bornes para fijar la barra cortocircuitadora y los cables.
• También podrá conectar los terminales del altavoz con una
clavija de punta cónica. Cuando emplee una clavija de punta
cónica, no se olvide de quitar la tapa de la punta del terminal
de entrada.
• Después de haber efectuado la conexión tire ligeramente del
cable para asegurar la seguridad y solidez de la conexión. Las
conexiones defectuosas pueden ocasionar ruido e
interrupción del sonido.
• Si los conductores de los cables se salen de los terminales, y
los conductores se ponen en contacto entre sí, se aplicará una
carga adicional excesiva en el amplificador. Esto puede hacer
que el amplificador deje de funcionar, y puede causar incluso
daños en el amplificador.
• Cuando emplee un juego de altavoces conectados a un
amplificador, no podrá obtener el efecto estéreo normal si se
ha invertido la polaridad de uno de los altavoces (izquierdo o
derecho).
PRECAUCIÓN
Por estos terminales de altavoz circula tensión ACTIVA
que es PELIGROSA. Para evitar el peligro de descargas
eléctricas al conectar o desconectar los cables de
altavoz, desenchufe el cable de alimentación antes de
tocar las partes de los cables que no están aisladas.
D3-4-2-2-3_A_Sp

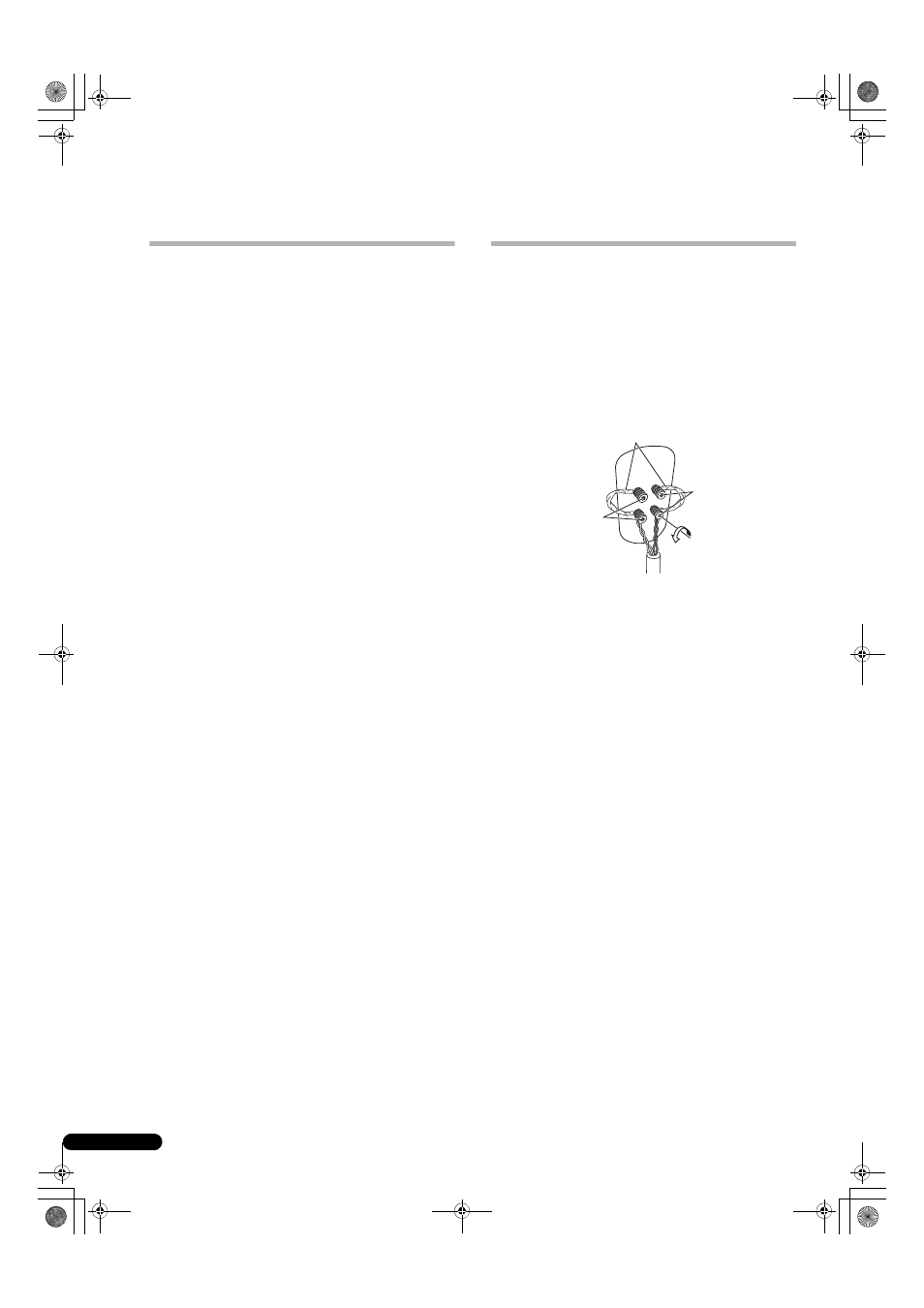

Barra cortocircuitadora
Terminal rojo
(+)
Terminal negro
(–)
