9
ChH
中國語

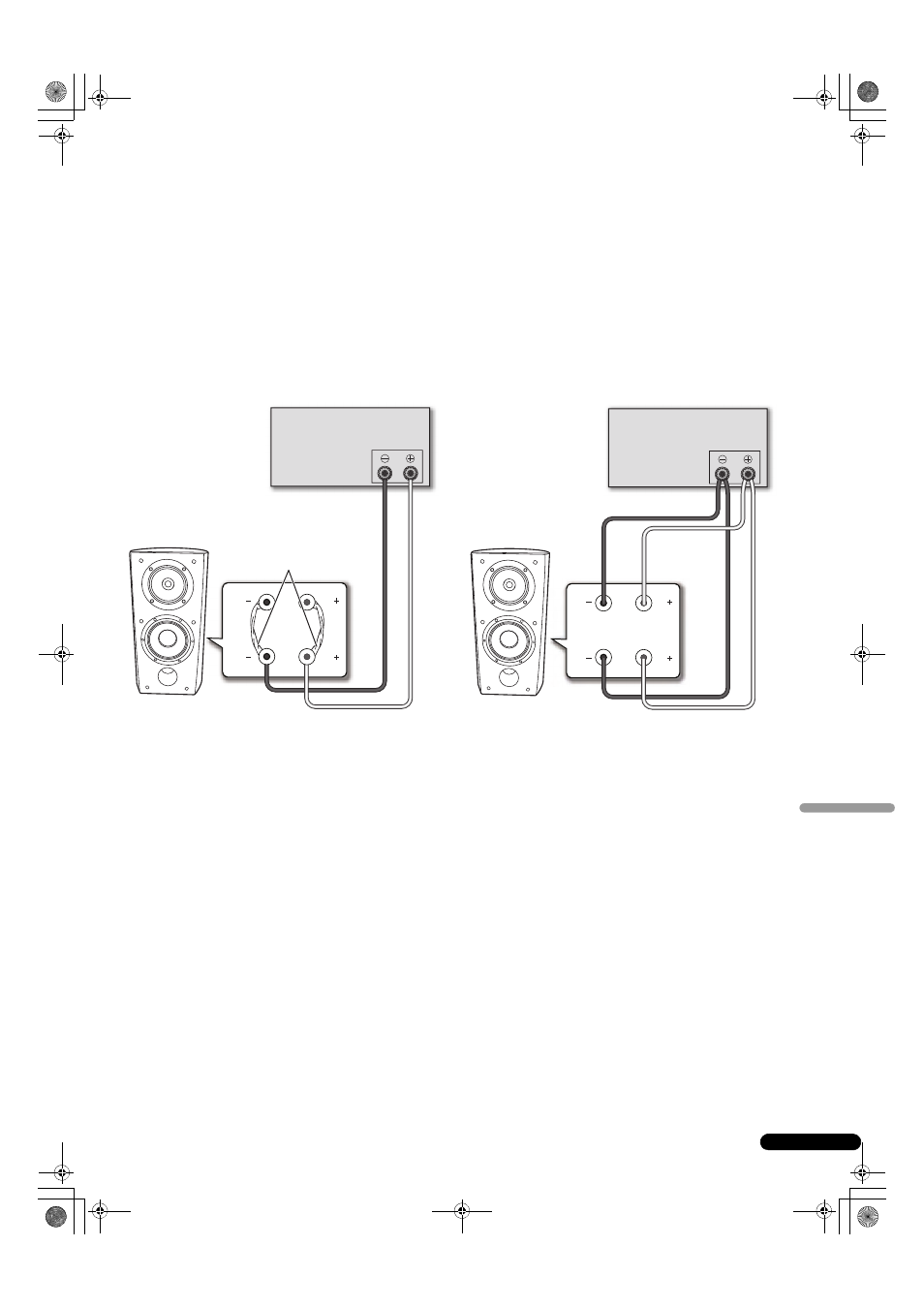

單線連接
進行單線連接時，用隨機附送的縮短耦合線連接交叉網路的中頻
到高頻和低頻段，然後將來自擴大機的正極 （＋）線連接到紅色
接線柱，而將來自擴大機的負極 （－）線連接到如下圖所示的黑
色接線柱。
雙線連接
進行雙線連接時，將插頭獨立地插入揚聲器系統。該系統從擴大
機接線到相應的高頻和低頻插頭。
如此一來， CST 驅動器和獨立
地直接連接於擴大機的低音驅動器，使您能任意為每個驅動器選
用最佳的電纜類型。
將一組電線連接於接線柱底部裝置 （低音驅
動器－特定網路）。 然後，將第 2 組電線連接到頂部接線柱（ CST
特定網路）。 其次，將兩組電線連接到擴大機上對應的端子。 如
下圖所示小心地將兩條正極 （＋）電線連接到正極 （＋）擴大機
端子，而將兩條負極 （－）電線連接到負極 （－）擴大機端子。
SPEAKERS OUTPUT
ᘘτᐡȞࡤȟ
ඵᖑᏣȞࡤȟȈᒰΤ८ݗ
ȞѬұяΚঐᓝၿȟ
ඵᖑᏣ
HF HF
LF LF
ᕼ฼ጯӬጤഀ௦
SPEAKERS OUTPUT
HF HF
LF LF
ඵᖑᏣȞࡤȟȈᒰΤ८ݗ
ȞѬұяΚঐᓝၿȟ
ඵᖑᏣ
ᘘτᐡȞࡤȟ
