Kahden vahvistimen liitäntä (Bi-amping -liitäntä)
Kahta vahvistinta käyttämällä saadaan paras tulos, kun käytetään sopivaa vahvistinta matala- ja keski-korkeataajuisille osille.
Liitäntöjä on kaksi, joista kutsutaan tavallisesti horisontaaliseksi ja vertikaaliseksi bi-amping -liitännäksi.
Irrota oikosulkulinkit ennen kuin liität kaiutinjohdot kaksoisvahvistinliitännässä.
Jos näin ei tehdä, vahvistimet saattavat vahingoittua.

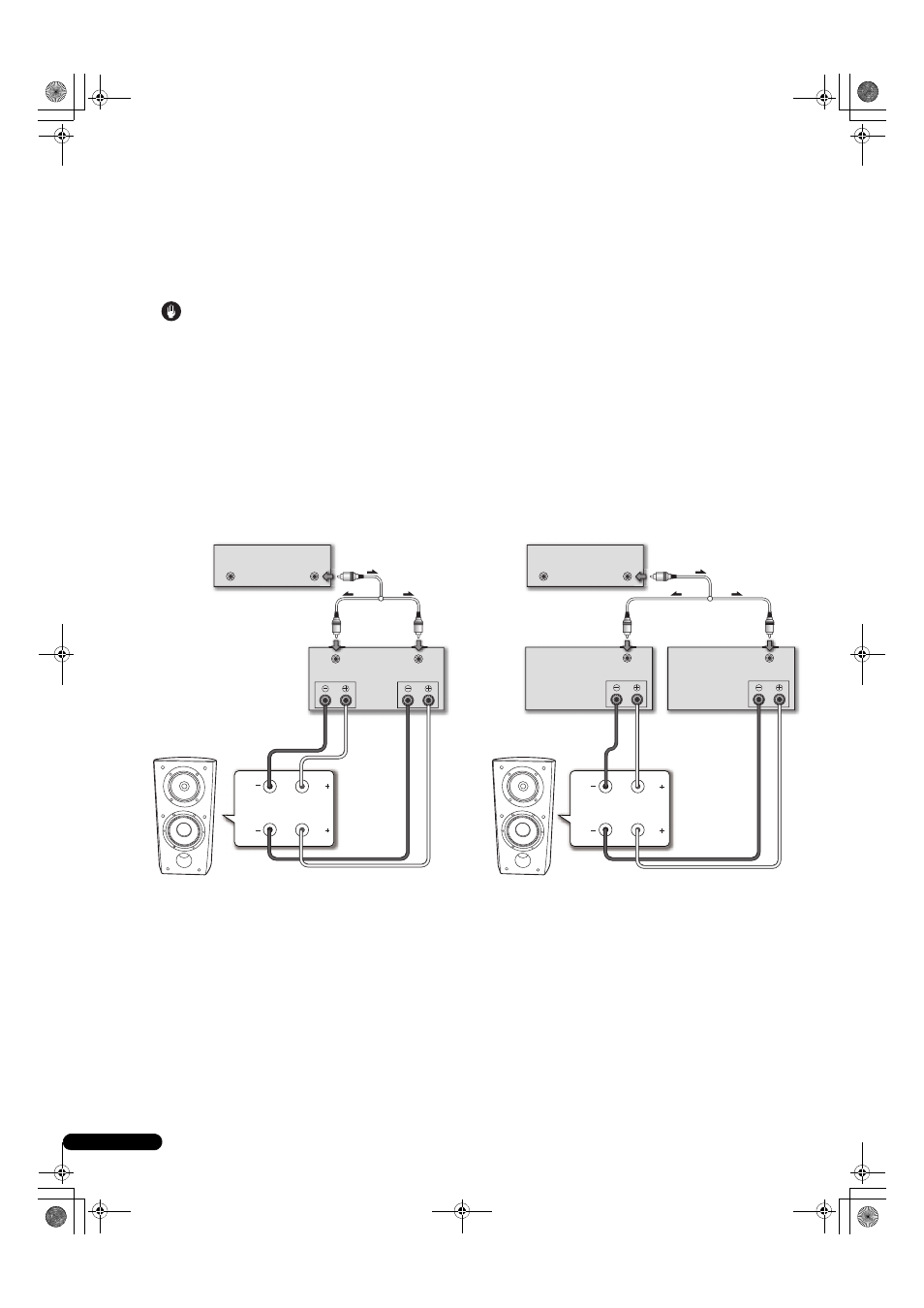

Vertikaalinen Bi-Amping -liitäntä
Tällä liitännällä samanlaisia stereovahvistimia käytetään kullekin
kaiutinjärjestelmälle. Kunkin vahvistimen yksi kanava käyttää
matalataajuista osaa ja toinen kanava korkeataajuista osaa alla
kuvatulla tavalla.
Liitä yksi johtosarja ja vahvistimen kanava liitoskohtien alasarjaan
(erityinen basso-ohjaimen verkko).
Liitä sitten toinen johtosarja ja toinen vahvistimen kanava
ylempään liitoskohtaan (erityinen CTS-verkko).
Muista liittää kumpikin (+) johto (+) vahvistinliittimiin ja kumpikin
(–) johto (–) vahvistinliittimiin.
Horisontaalinen Bi-Amping -liitäntä
Tällä liitännällä voidaan käyttää eri stereovahvistinta
kaiutinjärjestelmän matalataajuisille ja keski-korkeataajuisille
osille (esim. putkivahvistin korkeille taajuuksille ja
transistorivahvistin matalille taajuuksille). Yhden vahvistimen
kukin kanava käyttää kunkin kaiutinjärjestelmän matalia
taajuuksia ja toisen vahvistimen kukin kanava käyttää keski-
korkeataajuusosaa alla kuvatulla tavalla.
Tämä tapa vaatii, että kummallakin vahvistimella on sama
vahvistus; muuten matalien ja keski-korkeiden taajuuksien
toistossa on epätasapaino. Jos ilmenee epäselvyyttä, pyydämme
ottamaan yhteyden paikalliseen liikkeeseen.
Huomautus
SPEAKERS OUTPUT
INPUT
OUTPUT
INPUT
Ch.1 Ch.2
OUTPUT
Kaiutin
HF HF
LF LF
Kaiutin (taka): Tulopaneeli
(Vain yksi kanava näkyy)
Tehovahvistin
(taka)
(Myytävänä oleva
Y-sovitin)
Esivahvistin (taka)
SPEAKERS OUTPUT
INPUT
SPEAKERS OUTPUT
INPUT
OUTPUT OUTPUT
Kaiutin
HF HF
LF LF
Tehovahvistin (taka)
(Matala taajuus) Tehovahvistin (taka)
(Korkea taajuus)
(Vain yksi kanava näkyy) (Vain yksi kanava näkyy)
(Vain yksi kanava näkyy)
(Myytävänä oleva Y-sovitin)
Kaiutin (taka): Tulopaneeli
Esivahvistin (taka)
