Vorbereitungen 05
18
Ge

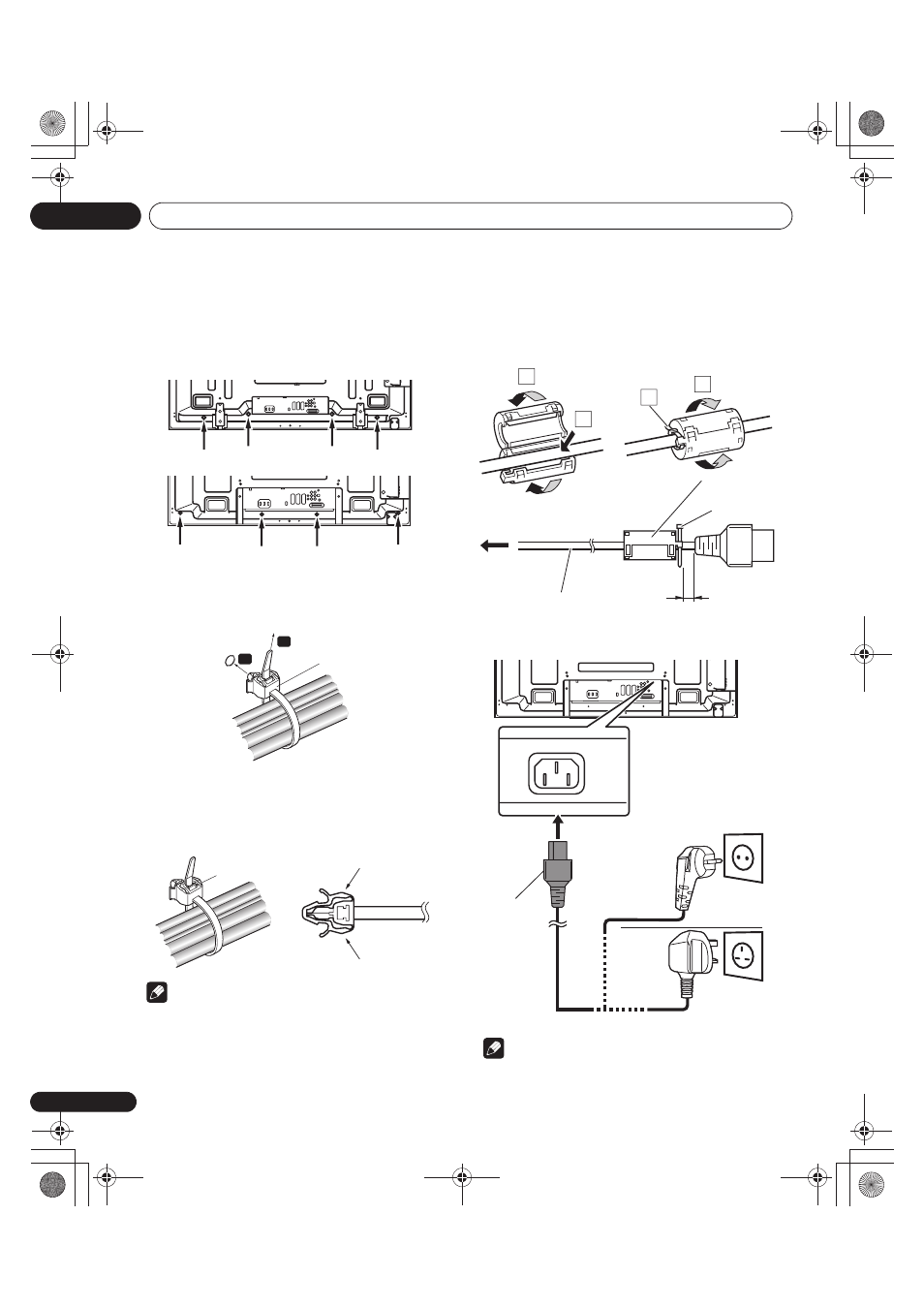

Anbringen der Kabelhalterungen an der
Haupteinheit
Zum Verlegen der Verbindungskabel können Sie die
Kabelhalterungen bedarfsgemäß verwenden. Die Abbildungen
unten zeigen die Lage der Öffnungen an der Rückseite des
Flachbildfernsehers.
(PDP-LX6090)
(PDP-LX5090)
Anbringen und Entfernen einer Kabelhalterung
Führen Sie das Halterungsband durch den Halter [1], und bündeln
Sie die Kabel in der Kabelhalterung. Drücken und halten Sie die
Hebel, und führen Sie dann den Haken in das geeignete Loch
[2]
auf der Rückseite des Flachbildfernsehers ein. Ziehen Sie das
Halterungsband nach oben, um es zu sperren.
• Vergewissern Sie sich, dass die Kabelhalterung sicher auf dem
Panel sitzt.
Um das Halterungsband zu entfernen, ziehen und halten Sie den
Freigaberiegel.
Um die Kabelhalterung zu entfernen, drücken unh halten Sie die
Hebel, und ziehen Sie die Klemme aus dem Loch.
Hinweis
• Vermeiden Sie ein Einklemmen der Kabel bzw. Druckpunkte an
den Kabeln, wenn Sie diese verlegen oder bündeln.
• Je länger eine Klemme verwendet wird, umso größer ist die
Wahrscheinlichkeit ihrer Beschädigung. Eine ältere Klemme
wird beim Entfernen leichter beschädigt und kann dann nicht
wieder verwendet werden.
• Verwenden Sie die Kabelhalterungen nach Bedarf.
• Achten Sie darauf, dass Verbindungskabel keinerlei Belastung
ausgesetzt werden.
Anbringen des Ferritkerns
Bringen Sie den zusätzlichen Ferritkorn am Ende des Netzkabels an, wie
in der Begleitabbildung gezeigt. Verwenden Sie den mitgelieferten
Kabelbinder, um den Ferritkern gegen Verrutschen am Tisch zu sichern.
Falls Sie dies nicht tun, entspricht der Flachbildfernseher nicht den
erforderlichen CE-Normen.
Anschließen des Netzkabels
Hinweis
• Ziehen Sie das Netzkabel aus der Steckdose, wenn der
Flachbildfernseher voraussichtlich längere Zeit nicht benutzt wird.
• Stecken Sie den Netzstecker erst in die Steckdose ein, nachdem
alle Komponenten angeschlossen wurden.
T W T W
1
2
Kabelhalterung
Riegel
Hebel
Hebel
1
2
3
4
An Netzsteckdose
Netzkabel
Möglichst nahe
Ferritkern
Kabelbinder
T W T W
Rückansicht
Europa, außer
Großbritannien
und Irland
Großbritannien und Irland
Netzkabel
