Préparation 05
17
Fr
Français
Attention
• Une table ou une étagère d’une résistance suffisante doit
toujours être utilisée pour soutenir le téléviseur à écran plat. Le
non respect de cette consigne peut donner lieu à un accident
corporel et à un endommagement physique.
• Lors de l’installation du téléviseur à écran plat, veuillez prendre
les mesures de sécurité nécessaires pour l’empêcher de
tomber ou de se renverser en cas d’urgence, tel que
tremblement de terre ou accident.
• Si vous ne prenez pas ces précautions, le téléviseur à écran plat
risque de tomber ou de se renverser et de causer des blessures.
• Les vis, crochets, câbles et autres ferrures que vous utilisez
pour fixer le téléviseur à écran plat pour l’empêcher de se
renverser diffèreront suivant la composition et l’épaisseur de la
surface sur laquelle il sera fixé.
• Sélectionnez les vis, crochets, câbles et autres ferrures qui
conviennent après avoir contrôlé la surface attentivement pour
déterminer son épaisseur et sa composition et après avoir
consulté un installateur professionnel si nécessaire.

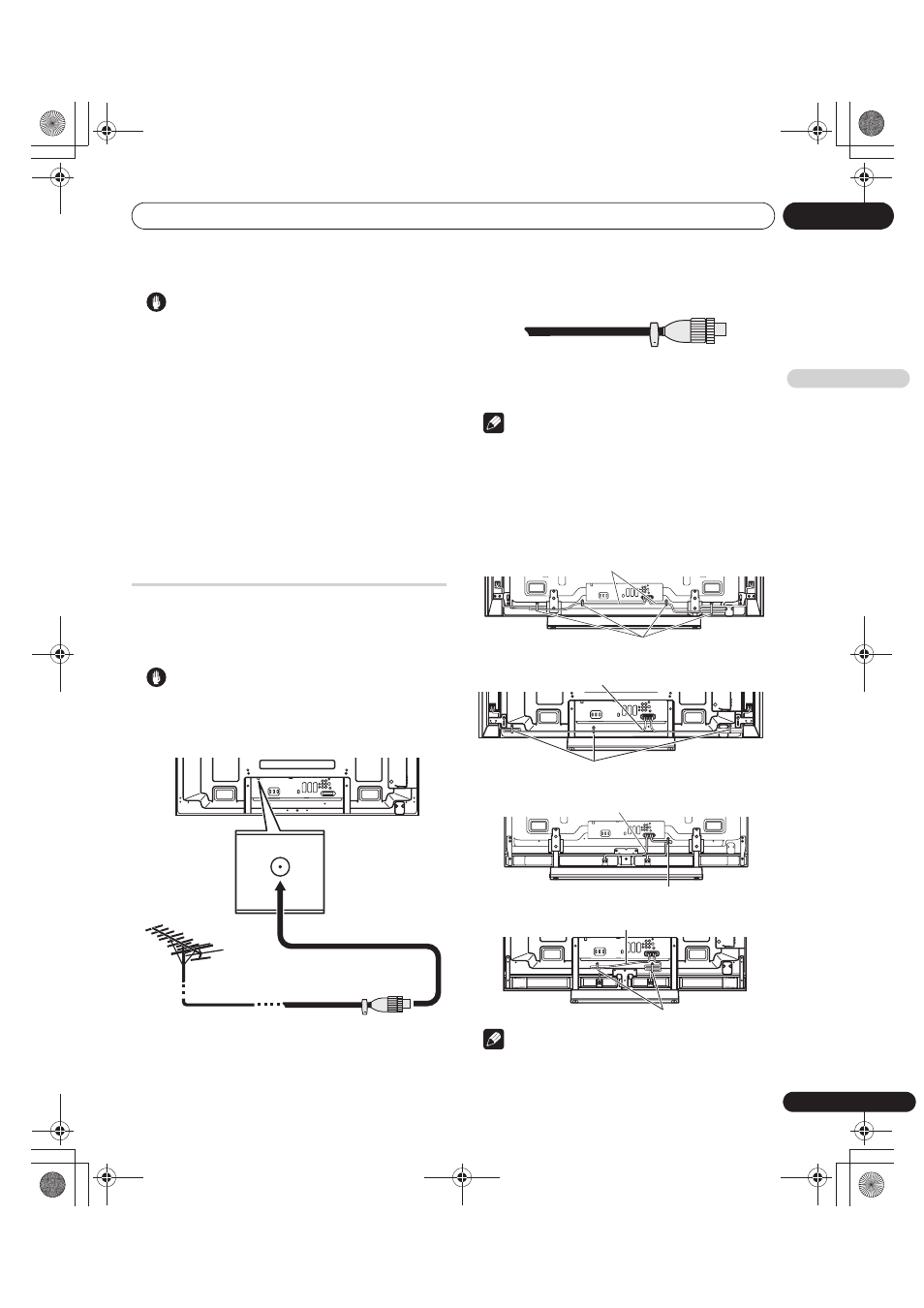

Connexions de base
Connexion de l’antenne
Pour bénéficier d’une image de meilleure qualité, utilisez une
antenne extérieure. Voici de brèves explications sur la connexion
d’un câble coaxial.
Attention
• Quand le réglage “Alimentation Antenne” est en service,
connectez directement l’antenne à la prise d’entrée ANT située
au dos du téléviseur à écran plat. La connexion de tout appareil
entre l’antenne et le téléviseur à écran plat peut provoquer
l’endommagement de l’appareil.
• Connectez un câble coaxial de 75 ohms (disponible dans le
commerce) à la prise ANT.
• Si le réglage “Alimentation antenne” est actif, utilisez une
antenne intérieure dotée d’un amplificateur de signal, 5 V 30 mA.
Câble d’antenne (disponible dans le commerce)
Si l’antenne extérieure est équipée d’un câble coaxial de 75 ohms
muni d’une fiche DIN45325 standard (IEC169-2), branchez cette fiche
à la prise d’antenne qui se trouve au dos du téléviseur à écran plat.
Remarque
• Si l’antenne n’est pas connectée correctement, la qualité de la
réception peut être réduite. Si les images ne sont pas affichées
correctement, vérifiez si la connexion de l’antenne est correcte
ou non.
Cheminement des câbles
Quand les enceintes sont montées sur le panneau du téléviseur à
écran plat:
Remarque
• Utilisez les serre-câbles fournis comme nécessaire.
• Quand vous attachez vos câbles d’enceinte, assurez-vous de le
faire de façon qu’ils ne soient soumis à aucune pression.
T
W
T
W
Vue de dos
Fiche DIN45325 standard (IEC169-2)
Câble coaxial 75 ohms (câble à section circulaire)
(disponible dans le commerce)
Câble d’enceinte
(Enceinte
latérale)
Serre-câbles
(PDP-LX6090)
T W T W
(PDP-LX5090) Câble d’enceinte
(Enceinte latérale)
Serre-câbles
Câble d’enceinte
(Enceinte
inférieure)
Serre-câbles
(PDP-LX6090)
Câble d’enceinte
(Enceinte
inférieure)
Serre-câbles
(PDP-LX5090)
