Connexions 03
14
Fr
Signaux audio pouvant être restitués
par la prise HDMI OUT de cet appareil
• Son PCM linéaire à 2 canaux de 44,1 kHz à 96 kHz,
16 bits/20 bits/24 bits (remixage en 2 canaux compris)
• Son Dolby Digital 5.1 canaux
• Son MPEG
• Fabriqué sous licence de Dolby Laboratories. Le terme
« Dolby » et le sigle double D sont des marques
commerciales de Dolby Laboratories.

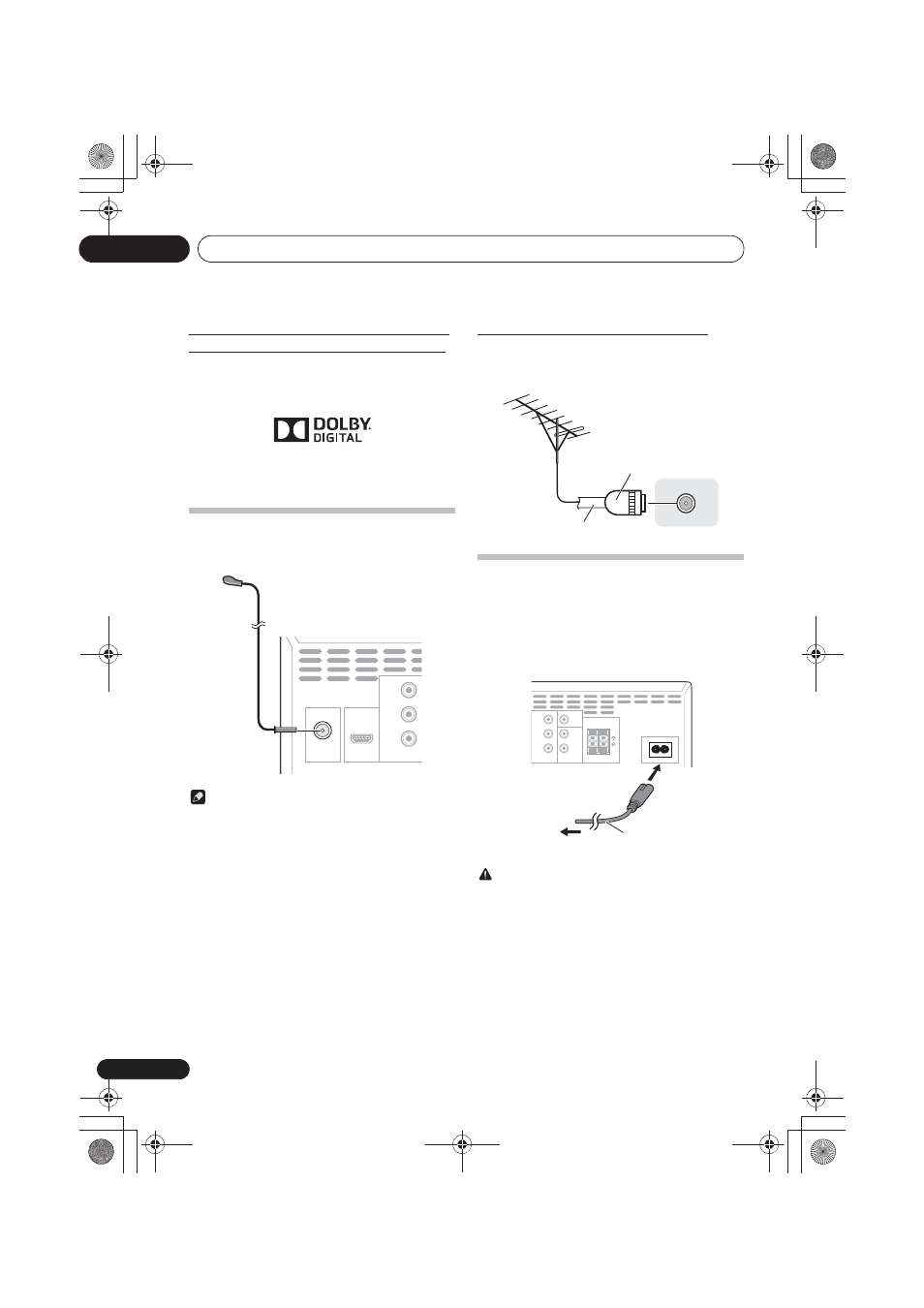

Connexion de l’antenne FM
Branchez la fiche de l’antenne FM sur la broche centrale de
la prise d’antenne FM.
Remarque
• Pour bénéficier d’une réception optimale, assurez-vous
que l’antenne FM est complètement déployée et qu’elle
ne reste pas enroulée ou pendante à l’arrière de
l’appareil.
Utilisation des antennes externes
Pour améliorer la réception FM
Utilisez un connecteur de type PAL (non fourni) pour
raccorder une antenne FM externe.
Branchement
Avant d’effectuer ou de modifier les raccordements, mettez
l’appareil hors tension et débranchez le cordon
d’alimentation au niveau de la prise secteur.
Après avoir effectué toutes les connexions, branchez
l’appareil sur une prise secteur.
ATTENTION
• N’utilisez aucun autre cordon d’alimentation que celui
fourni avec cet appareil.
• N’utilisez pas le cordon d’alimentation fourni pour un
usage autre que celui décrit ci-dessus.
ANTENNA
OUT
COMPONENT
VIDEO
OUT
P B
P R
Y
FM
UNBAL 75 Ω
HDMI
Panneau arrière de cet appareil
Antenne FM à fil
(fournie)
ANTENNA
FM
UNBAL 75 Ω
Connecteur
rapide PAL
Câble coaxial 75 :
VIDEO
OUT
COMPONENT VIDEO
OUT IN
LINE
P B
P R
Y
SPEAKERS
L
R
AC IN
R L
À la prise secteur
Panneau arrière de cet appareil
Cordon d’alimentation
