Conexiones
03
14
Es
Señales de audio que pueden salir por
el terminal HDMI OUT de esta unidad
• Audio PCM lineal de 2 canales, 44,1 kHz a 96 kHz,
16 bits/20 bits/24 bits (incluyendo mezcla en 2 canales)
• Audio de 5.1 canales Dolby Digital
• Audio MPEG
• Fabricado bajo licencia de Dolby Laboratories. “Dolby” y
el símbolo de la doble D son marcas comerciales de
Dolby Laboratories.

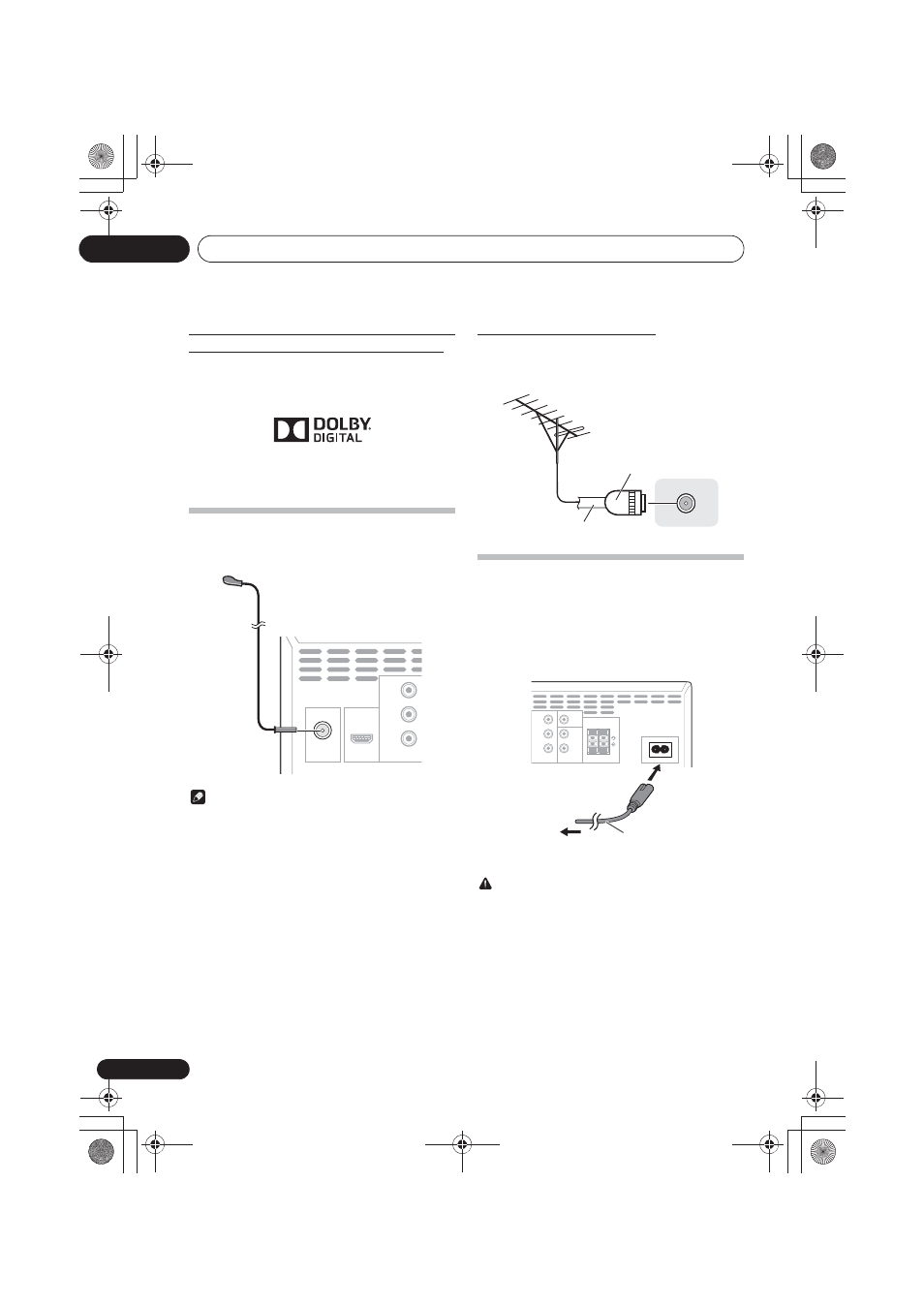

Conexión de la antena de FM
Conecte la clavija de la antena de FM en el contacto central
de la toma de antena de FM.
Nota
• Para asegurar una óptima recepción, cerciórese de que
la antena de FM esté completamente extendida y no
enrollada ni colgada en la parte posterior de la unidad.
Uso de antenas exteriores
Para mejorar la recepción en FM
Utilice un conector PAL (no suministrado) para conectar una
antena de FM externa.
Conexión a la corriente
Antes de realizar o cambiar las conexiones, apague el
sistema y desenchufe el cable de alimentación de la toma de
CA.
Después de haber terminado todas las conexiones, enchufe
la unidad a una toma de corriente de CA.
PRECAUCIÓN
• No utilice ningún cable de alimentación que no sea el
suministrado con esta unidad.
• No utilice el cable de alimentación suministrado con la
unidad para ningún propósito excepto el descrito más
arriba.
ANTENNA
OUT
COMPONENT
VIDEO
OUT
P
B
P
R
Y
FM
UNBAL 75
Ω
HDMI
Panel posterior de este receptor
Antena alámbrica de FM
(suministrada)
ANTENNA
FM
UNBAL 75
Ω
Conector PAL de
una toma
Cable coaxial 75 :
VIDEO
OUT
COMPONENT
VIDEO
OUT
IN
LINE
P
B
P
R
Y
SPEAKERS
L
R
AC IN
R
L
A una toma de
corriente de CA
Panel posterior de este receptor
Cable de alimentación
