Collegamenti 03
14
It
Segnali audio che possono venire
emessi dal terminale HDMI OUT di
questa unità
• Audio PCM Linear a 2 canali da 44,1 kHz a 96 kHz, 16-bit/
20-bit/24-bit (compreso quello rimissato in 2 soli canali)
• Audio Dolby Digital a 5.1 canali
• Audio MPEG
• Prodotto su licenza dei Dolby Laboratories. “Dolby” e il
simbolo della doppia D sono marchi dei Dolby
Laboratories.

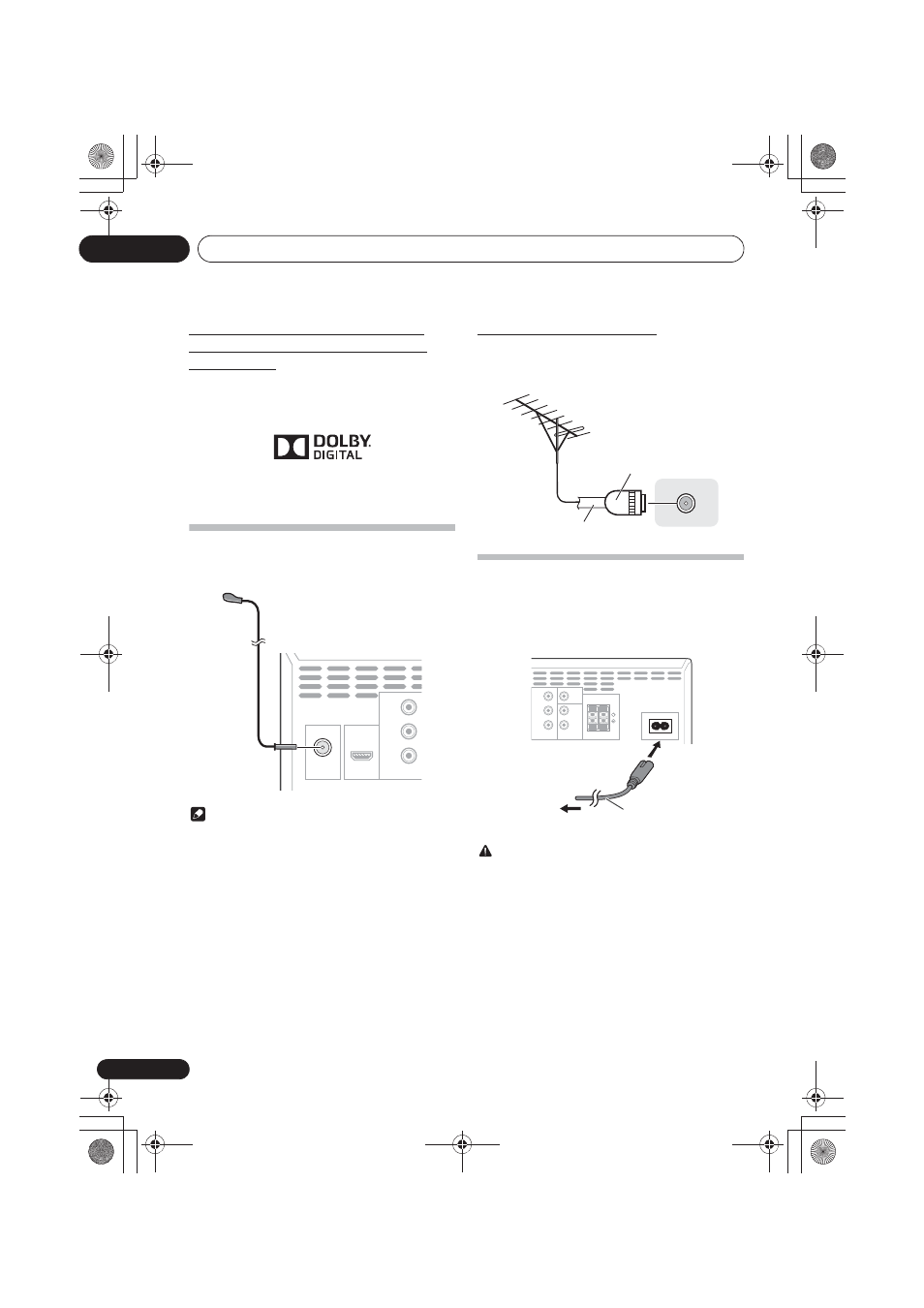

Collegamento di un’antenna FM
Collegare lo spinotto dell’antenna FM al piedino centrale della
presa dell’antenna FM stessa.
Nota
• Per garantire la migliore ricezione possibile, controllare
che l’antenna FM sia ben stesa e non attorcigliata o
pendente dal retro di questa unità.
Uso delle antenne esterne
Per migliorare la ricezione FM
Utilizzare un connettore PAL (non fornito) per collegare
un’antenna FM esterna.
Inserire la spina
Prima di eseguire o cambiare i collegamenti, spegnete
l’apparecchio e scollegate la spina dalla presa AC.
Finiti i collegamenti, collegare questa unità ad una presa AC.
ATTENZIONE
• Utilizzare solo ed esclusivamente il cavo di
alimentazione fornito con questo apparecchio.
• Non usate il filo di corrente in dotazione per scopi diversi
da quelli descritti sopra.
ANTENNA
OUT
COMPONENT
VIDEO
OUT
P B
P R
Y
FM
UNBAL 75 Ω
HDMI
Il pannello posteriore
di questa unità
Antenna FM a filo (in
dotazione)
ANTENNA
FM
UNBAL 75 Ω
Connettore PAL
one-touch
Cavo coassiale 75 :
VIDEO
OUT
COMPONENT
VIDEO
OUT IN
LINE
P B
P R
Y
SPEAKERS
L
R
AC IN
R L
Ad una presa AC
Il pannello posteriore di questa unità
Cavo di alimentazione
