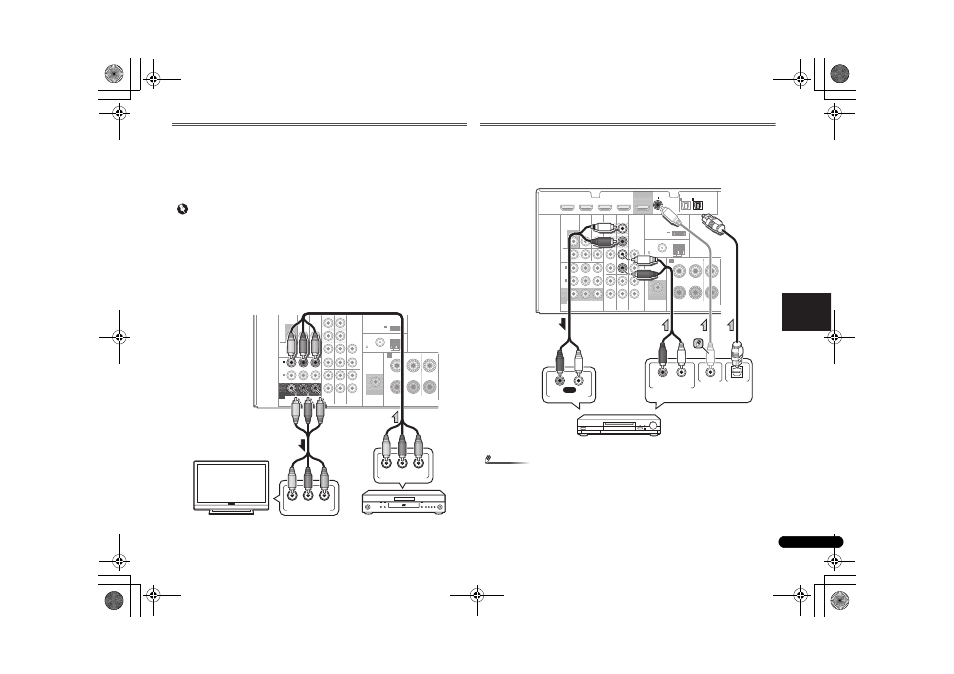

Uso delle prese video componente
Rispetto al video composito, il video componente dovrebbe offrire una migliore qualità
dell’immagine. Un ulteriore vantaggio (se la sorgente ed il televisore sono entrambi
compatibili) è la scansione video progressiva, che dà un’immagine molto stabile, senza
sfarfallamenti. Fare riferimento ai manuali forniti con l’apparecchio TV e il componente
sorgente per verificare la compatibilità di tali apparecchi con la scansione video progressiva.
• Per la connessione audio, riferitevi a Collegamento di un televisore senza ingresso HDMI a
pagina 14.
Importante
• Se si collega un componente sorgente al ricevitore attraverso un ingresso video
componente, anche il televisore deve essere collegato alle prese
COMPONENT VIDEO
MONITOR OUT del ricevitore.
• Se necessario, assegnare gli ingressi video componente alla sorgente di ingresso
collegata. Questa operazione deve essere eseguita solo se il collegamento non è stato
effettuato secondo le seguenti impostazioni predefinite:
-
COMPONENT VIDEO IN 1: DVD
-
COMPONENT VIDEO IN 2: DVR/BDR
Vedi Menù Input Assign sulle Istruzioni per l’uso in CD-ROM per maggiori dettagli su
questo argomento.
Collegamento di altri componenti audio
Il numero e il tipo di collegamenti dipende dal tipo di componente che si sta collegando.
Seguire le fasi successive per collegare un CD-R, un MD, un DAT, una piastra a cassette o altri
componenti audio.
• Notare che occorre collegare componenti digitali a prese audio analogiche se si vogliono
registrare su/da componenti digitali (quale un MD) su/da componenti analogici.
Nota
• Per ascoltare l’audio da un lettore CD connesso a questo ricevitore tramite un cavo
coassiale, innanzitutto, commutate sull’entrata del
CD-R, poi premete SIGNAL SEL per
scegliere il segnale audio
C1 (COAXIAL1).
COMPONENT VIDEO
DVR/
BDR
L
R
R
L
Y
P
B
P
R
PRE OUT
ANTENNA
ASSIGN
ABLE
A
DVR/BDR
OUT
CD R/TAPE
L
R
SUBWOOFER
IN
IN
CD
MONITOR
OUT
TV/SAT
IN
BD
IN
OUT
IN
DVD IN
IN
TV/SAT
BD
IN
DVD
(
DVD
)
IN
1
MONITOR
OUT
(
DVR/
BDR
)
IN
2
FM UNBAL
75
(
OUTPUT 5 V
0.1 A MAX
)
ADAPTER PORT
AM LOOP
FRONT
R
L
CENTER
Y
P
B
P
R
COMPONENT VIDEO IN
Y
P
B
P
R
COMPONENT VIDEO OUT
Lettore DVD
TV
VSX-826
HDMI
VIDEO
COMPONENT VIDEO
DVR/
BDR
L
R
R
L
Y
P
B
P
R
COAXIAL
AUDIO
PRE OUT
ANTENNA
OPTICAL
ASSIGNABLE
ASSIGN
ABLE
ASSIGNABLE
OUT
A
DVR/BDR
OUT
CD-R/TAPE
L
R
IN
(
CD
)
1
SUBWOOFER
IN
IN
CD
MONITOR
OUT
TV/SAT
IN
BD
IN
OUT
IN
DVD IN
IN
TV/SAT
BD
IN
DVD
(
DVD
)
IN
1
MONITOR
OUT
(
DVR/
BDR
)
IN
2
DVR/BDR IN
DVD IN
BD IN
VIDEO 1 IN
(
TV/SAT
)
IN
1
(
CD-R/TAPE
)
IN
2
FM UNBAL
75
(
OUTPUT 5 V
0.1 A MAX
)
ADAPTER PORT
AM LOOP
FRONT
R
L
CENTER
REC
R
L
DIGITAL AUDIO OUT
ANALOG AUDIO OUT
R
L
ANALOG AUDIO IN
OPTICAL
COAXIAL
Sceglierne uno
CD-R, MD, DAT, Piastra a cassette, ecc.
VSX-826
