Raccordement d’un téléviseur sans entrée HDMI

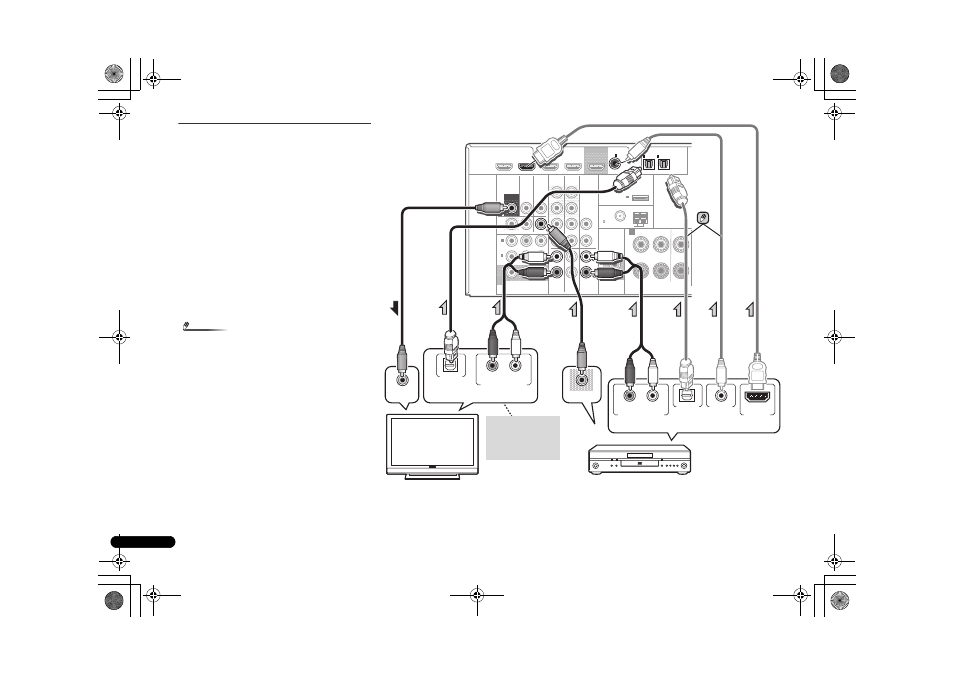

Le schéma montre comment raccorder un téléviseur (sans
entrée HDMI) et un lecteur DVD (ou un autre lecteur) au
récepteur.
• Avec ces liaisons, le signal vidéo n’est pas transmis au
téléviseur même si le lecteur DVD est raccordé à l’aide
d’un câble HDMI. Connectez la sortie vidéo du lecteur
DVD à l’aide d’un câble composite ou en composantes.
• Raccordez les appareils à l’aide d’un câble HDMI pour
écouter le son HD par le récepteur. N’utilisez pas de câble
HDMI pour transmettre les signaux vidéo. Selon le
composant vidéo, il peut être impossible de transmettre
simultanément des signaux par la liaison HDMI et par
d’autres prises et des réglages peuvent être nécessaires
pour les signaux de sortie. Veuillez vous reporter au mode
d’emploi du composant pour plus d’informations à ce
sujet.
• Si le téléviseur et le lecteur sont tous deux équipés de
prises vidéo en composantes, vous pouvez aussi les
raccorder. Pour plus d’information à ce sujet, voir la
section Utilisation des prises femelles vidéo en
composantes à la page 17.
Remarque
• Pour écouter le son d’un lecteur DVD connecté à ce
récepteur via un câble optique ou un câble coaxial,
commutez d’abord l’entrée sur
DVD, puis utilisez la
touche
SIGNAL SEL pour sélectionner le signal audio O2
(OPTICAL2) ou
C1 (COAXIAL1).
HDMI
VIDEO
COMPONENT VIDEO
DVR/
BDR
L
R
R
L
Y
P
B
P
R
COAXIAL
AUDIO
PRE OUT
ANTENNA
OPTICAL
ASSIGNABLE
ASSIGN
ABLE
ASSIGNABLE
OUT
A
DVR/BDR
OUT
CD-R/TAPE
L
R
IN
(
CD
)
1
SUBWOOFER
IN
IN
CD
MONITOR
OUT
TV/SAT
IN
BD
IN
OUT
IN
DVD IN
IN
TV/SAT
BD
IN
DVD
(
DVD
)
IN
1
MONITOR
OUT
(
DVR/
BDR
)
IN
2
DVR/BDR IN
DVD IN
BD IN
VIDEO 1 IN
(
TV/SAT
)
IN
1
(
CD-R/TAPE
)
IN
2
FM UNBAL
75
(
OUTPUT 5 V
0.1 A MAX
)
ADAPTER PORT
AM LOOP
FRONT
R
L
CENTER
R
L
DIGITAL AUDIO OUT
ANALOG AUDIO OUT
OPTICAL
R
L
DIGITAL AUDIO OUT
ANALOG AUDIO OUT
OPTICAL
COAXIAL
VIDEO IN
VIDEO OUT
HDMI OUT
Sélectionnez-en une
Téléviseur
Lecteur de DVD
Sélectionnez-en une
Cette liaison est
nécessaire pour
pouvoir écouter le son
du téléviseur ou du
récepteur.
