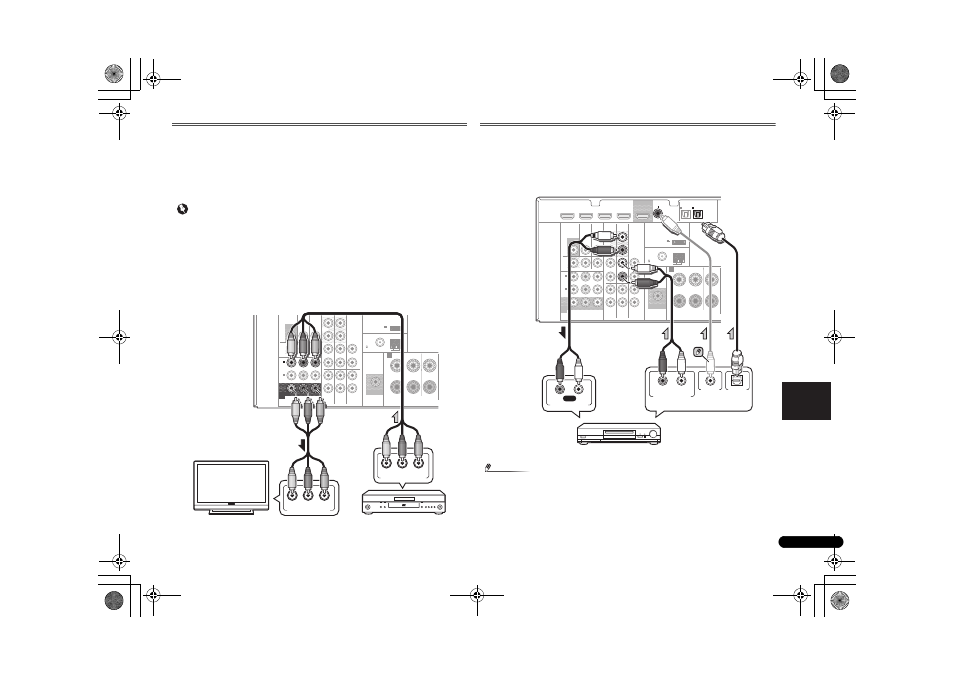

Uso de conectores de vídeo de componentes
El vídeo de componentes debería ofrecerle una calidad de imagen superior que el vídeo
compuesto. Una ventaja adicional (si la fuente y el televisor son compatibles) es el vídeo de
exploración progresiva que ofrece una imagen muy estable y sin parpadeos. Para saber si la
fuente y el televisor son compatibles con el vídeo de exploración progresiva, consulte los
manuales correspondientes.
• Para la conexión de audio, consulte Conexión a su televisor sin entrada HDMI en la
página 14.
Importante
• Si ha conectado algún componente fuente al receptor mediante una entrada de vídeo de
componentes, también deberá conectar su televisor a los conectores
COMPONENT
VIDEO MONITOR OUT del receptor.
• En caso necesario, asigne las entradas de vídeo de componentes a la fuente de entrada
que ha conectado. Sólo será necesario hacerlo si no ha realizado la conexión de acuerdo
con lo siguiente:
-
COMPONENT VIDEO IN 1: DVD
-
COMPONENT VIDEO IN 2: DVR/BDR
Para más detalles, consulte El menú Input Assign en el Manual de instrucciones del CD-
ROM.
Conexión de otros componentes de audio
El número y tipo de conexiones depende del tipo de componente que esté conectando. Siga
los pasos siguientes para conectar una grabadora de CD-R, MD, DAT o cinta u otro
componente de audio.
• Tenga en cuenta que debe conectar componentes digitales a conectores de audio
analógico si desea grabar a/de componentes digitales (como un MD) a/de componentes
analógicos.
Nota
• Para escuchar el audio del reproductor de CD que está conectado a este receptor
mediante un cable coaxial, en primer lugar cambie a la entrada
CD-R, luego pulse SIGNAL
SEL para elegir la señal de audio C1 (COAXIAL1).
