16
Fr

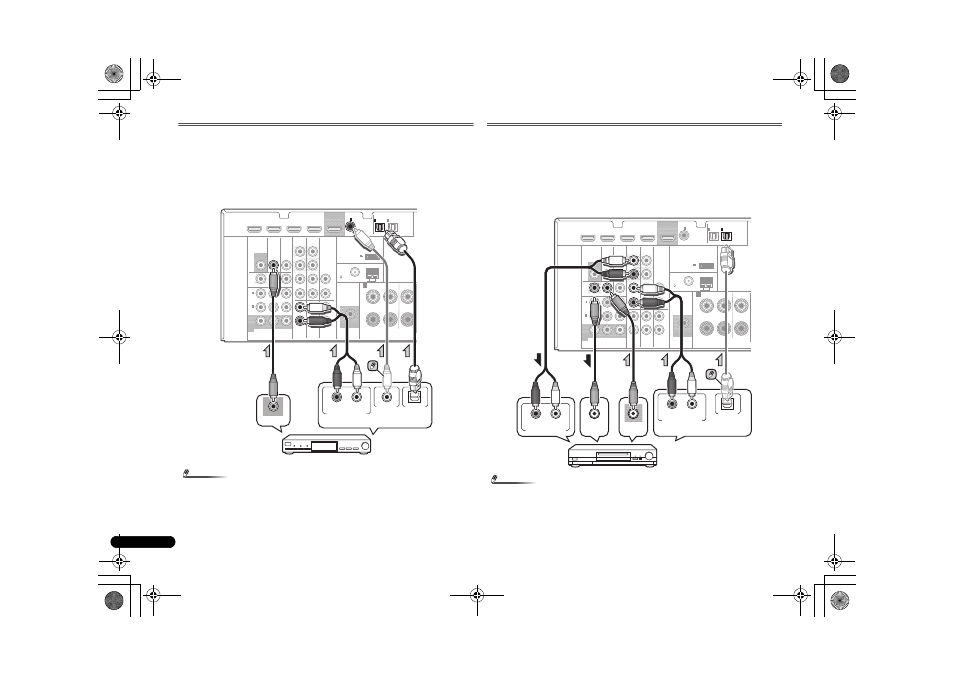

Raccordement d’un récepteur satellite ou d’un boîtier décodeur
numérique
Les récepteurs satellites et par câble, ainsi que les syntoniseurs de téléviseur numérique
terrestre sont tous des exemples de ce que l’on appelle boîtiers décodeurs.
• Si le boîtier décodeur ou l’équipement vidéo possède aussi une sortie HDMI ou une sortie
vidéo en composantes, vous pouvez également la raccorder. Pour plus d’informations, voir
les sections Connexion au moyen de l’interface HDMI à la page 13 et Utilisation des prises
femelles vidéo en composantes à la page 17.
Remarque
• Pour écouter le son d’un composant source connecté à ce récepteur via un câble coaxial,
commutez d’abord l’entrée sur
TV/SAT, puis utilisez la touche SIGNAL SEL pour
sélectionner le signal audio
C1 (COAXIAL1).
Raccordement d’un enregistreur HDD/DVD, d’un enregistreur Blu-ray
Disc et d’autres sources vidéo
Ce récepteur est muni d’entrées et de sorties audio/vidéo adaptées pour la connexion
d’enregistreurs analogiques ou numériques, tels que des enregistreurs HDD/DVD ou des
enregistreurs Blu-ray Disc.
• Seuls les signaux qui sont envoyés sur la borne VIDEO IN peuvent être sortis au niveau
de la borne VIDEO OUT.
• Les signaux qui sont envoyés sur la borne numérique ne peuvent pas être sortis au
niveau de la borne analogique.
Remarque
• Pour écouter le son d’un composant source connecté à ce récepteur via un câble optique,
commutez d’abord l’entrée sur
DVR/BDR, puis utilisez la touche SIGNAL SEL pour
sélectionner le signal audio
O2 (OPTICAL2).
HDMI
VIDEO
COMPONENT VIDEO
DVR/
BDR
L
R
R
L
Y
P
B
P
R
COAXIAL
AUDIO
PRE OUT
ANTENNA
OPTICAL
ASSIGNABLE
ASSIGN
ABLE
ASSIGNABLE
OUT
A
DVR/BDR
OUT
CD-R/TAPE
L
R
IN
(
CD
)
1
SUBWOOFER
IN
IN
CD
MONITOR
OUT
TV/SAT
IN
BD
IN
OUT
IN
DVD IN
IN
TV/SAT
BD
IN
DVD
(
DVD
)
IN
1
MONITOR
OUT
(
DVR/
BDR
)
IN
2
DVR/BDR IN
DVD IN
BD IN
VIDEO 1 IN
(
TV/SAT
)
IN
1
(
CD-R/TAPE
)
IN
2
FM UNBAL
75
(
OUTPUT 5 V
0.1 A MAX
)
ADAPTER PORT
AM LOOP
FRONT
R
L
CENTER
R
L
DIGITAL AUDIO OUT
ANALOG AUDIO OUT
OPTICAL
COAXIAL
VIDEO OUT
Sélectionnez-en une
Boîtier décodeur, etc.
VSX-826
HDMI
VIDEO
COMPONENT VIDEO
DVR/
BDR
L
R
R
L
Y
P
B
P
R
COAXIAL
AUDIO
PRE OUT
ANTENNA
OPTICAL
ASSIGNABLE
ASSIGN
ABLE
ASSIGNABLE
OUT
A
DVR/BDR
OUT
CD-R/TAPE
L
R
IN
(
CD
)
1
SUBWOOFER
IN
IN
CD
MONITOR
OUT
TV/SAT
IN
BD
IN
OUT
IN
DVD IN
IN
TV/SAT
BD
IN
DVD
(
DVD
)
IN
1
MONITOR
OUT
(
DVR/
BDR
)
IN
2
DVR/BDR IN
DVD IN
BD IN
VIDEO 1 IN
(
TV/SAT
)
IN
1
(
CD-R/TAPE
)
IN
2
FM UNBAL
75
(
OUTPUT 5 V
0.1 A MAX
)
ADAPTER PORT
AM LOOP
FRONT
R
L
CENTER
R
L
DIGITAL AUDIO OUT
ANALOG AUDIO OUT
R
L
ANALOG AUDIO IN
OPTICAL
VIDEO IN
VIDEO OUT
Sélectionnez-en une
Enregistreur HDD/DVD,
enregistreur Blu-ray Disc, etc.
VSX-826
