3
Ru
L
R
AM
LOOP
FM
UNBAL
75Ω
ANTENNA
SPEAKERS
LAN (10/100)
(OUTPUT 5V
0.1 A MAX)
PRE OUT
OUT
IN
L
R
AM
LOOP
FM
UNBAL
75Ω
ANTENNA
SPEAKERS
WLAN ANTENNA
LINE
VIDEO
SUBWOOFER
L
R
ADAPTER PORT
LAN (10/100)
WAN
3
2
1
LAN
X-HM81
XC-HM81
WLAN ANTENNA
1
2
WLAN ANTENNA
3
Видеокабель
(имеющийся в продаже)
Телевизор
К гнезду
видеовхода
К сетевой розетке
Подключите АДАПТЕР (AS-BT100 или
AS-BT200) с беспроводным интерфейсом
Bluetooth
®
(продается отдельно)
Кабель питания
Антенна WLAN в комплекте
Bluetooth
®
(слово и логотипы) является зарегистрированным товарным знаком и принадлежит компании Bluetooth SIG, Inc., и любое использование корпорацией PIONEER
CORPORATION этих товарных знаков разрешено соответствующей лицензией. Прочие товарные знаки и торговые наименования принадлежат соответствующим владельцам.

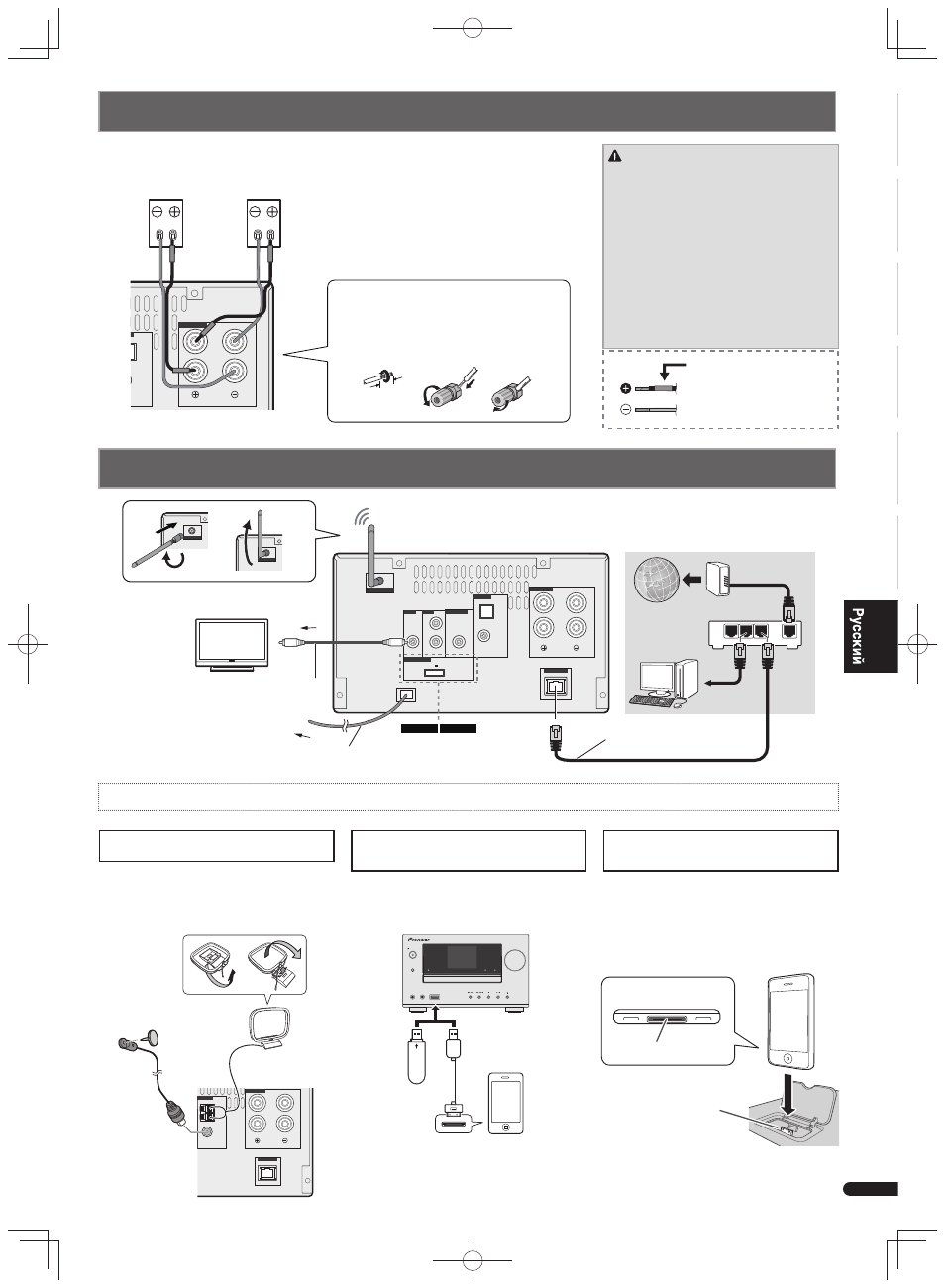

Подключение громкоговорителей
ПРЕДУПРЕЖДЕНИЕ
• На контактах громкоговорителей имеется
ОПАСНОЕ ДЛЯ ЖИЗНИ напряжение.
Во избежание опасности поражения
электрическим током при подключении или
отключении кабелей громкоговорителей
отсоединяйте кабель питания, прежде чем
прикасаться к любым неизолированным
деталям.
• Оголенные концы провода
громкоговорителя должны быть
обязательно скручены и вставлены в
контакт громкоговорителя до конца. Если
любой из неизолированных проводов
громкоговорителя коснется задней панели,
это может вызвать отключение питания в
целях безопасности.
Подключайте ресивер к сети переменного тока только после завершения всех
соединений.
Подключение телевизора и компонентов воспроизведения
L
R
AM
LOOP
FM
UNBAL
75Ω
A
SPEAKERS
1
2
3
Правый
громкоговоритель
Левый
Громкоговоритель
Убедитесь, что правый громкоговоритель
подключен к правому (R) разъему, а левый
громкоговоритель – к левому (L) разъему.
Также убедитесь, что положительный и
отрицательный (+/–) разъемы ресивера
совпадают с соответствующими разъемами
громкоговорителей.
Можно использовать громкоговорители с
номинальным импедансом от 4
Ω до 16 Ω.
10 мм
1.
Если не используется входящий
в комплект поставки кабель
громкоговорителя, скрутите оголенные
жилы провода.
2.
Ослабьте зажим контакта и вставьте
оголенный провод.
3.
Зажмите контакт.
Подключение антенн
Подключите iPod/iPhone/iPad или
устройство USB к разъему USB/iPod/
iPhone/iPad
на передней панели.
Запоминающее
устройство
большой емкости
USB
Кабель USB, входящий в комплект устройств iPod/
iPhone/iPad, или имеющийся в продаже кабель
USB, который поддерживает iPod/iPhone/iPad (для
подключения iPod)
STANDBY/ON
INPUT
PHONES
AUDIO IN
USB
iPod/iPhone/iPad
NET STANDBY/
POWER
CHARGE
TIMER
VOLUME
iPod/iPhone/
iPad
Подключение iPod/iPhone/iPad или
устройства USB
Подключение iPod/iPhone к док-
станции
Док-разъем
iPod/iPhone (снизу)
Разъем iPod/iPhone
iPod/iPhone
1.
Откройте крышку док-станции снятием
вверх.
2.
Если имеется универсальный док-адаптер,
подсоедините его к разъему iPod/iPhone.
3.
Подключите ваш iPod/iPhone.
Проволочная
антенна FM
Используйте только входящую в комплект
антенну WLAN.
Подключите проволочную антенну FM и
рамочную антенну АМ, как показано ниже.
Рамочная
антенна АМ
Модем
К порту
LAN
Интернет
Маршрутизатор
LAN кабель
(имеющийся в продаже)
Персональный
компьютер
Красная трубка
Кабель громкоговорителя
в комплекте с X-HM81 и
X-HM71
