1
2
WLAN ANTENNA
3
Videokabel
(In de handel verkrijgbaar)
TV
Naar video-
ingang
Naar stopcontact
De ADAPTER (AS-BT100 of AS-BT200)
met Bluetooth ® draadloze technologie
aansluiten (afzonderlijk verkrijgbaar)
Netsnoer
Meegeleverde WLAN-antenne
Het merk Bluetooth ® en de logo’s daarvan zijn gedeponeerde handelsmerken van Bluetooth SIG, Inc. PIONEER CORPORATION gebruikt deze onder licentie Andere
handelsmerken en handelsnamen zijn eigendom van de respectieve eigenaren.
De luidsprekers aansluiten
WAARSCHUWING
• Op deze luidsprekeraansluitingen staat een
GEVAARLIJKE spanning. Om een elektrische
schok te voorkomen bij het aansluiten en
losmaken van de luidsprekerkabels, moet u
de stekker uit het stopcontact halen voordat
u niet geïsoleerde onderdelen aanraakt.
• Zorg dat de ontblote draaduiteinden
van de luidsprekerkabel stevig in
elkaar zijn gedraaid en volledig in de
luidsprekeraansluiting steken. Wanneer
kale luidsprekerdraad contact maakt
met het achterpaneel, kan hierdoor
het apparaat worden uitgeschakeld als
veiligheidsmaatregel.
Zorg ervoor dat alle aansluitingen zijn gedaan voordat deze receiver op het
elektriciteitsnet wordt aangesloten.

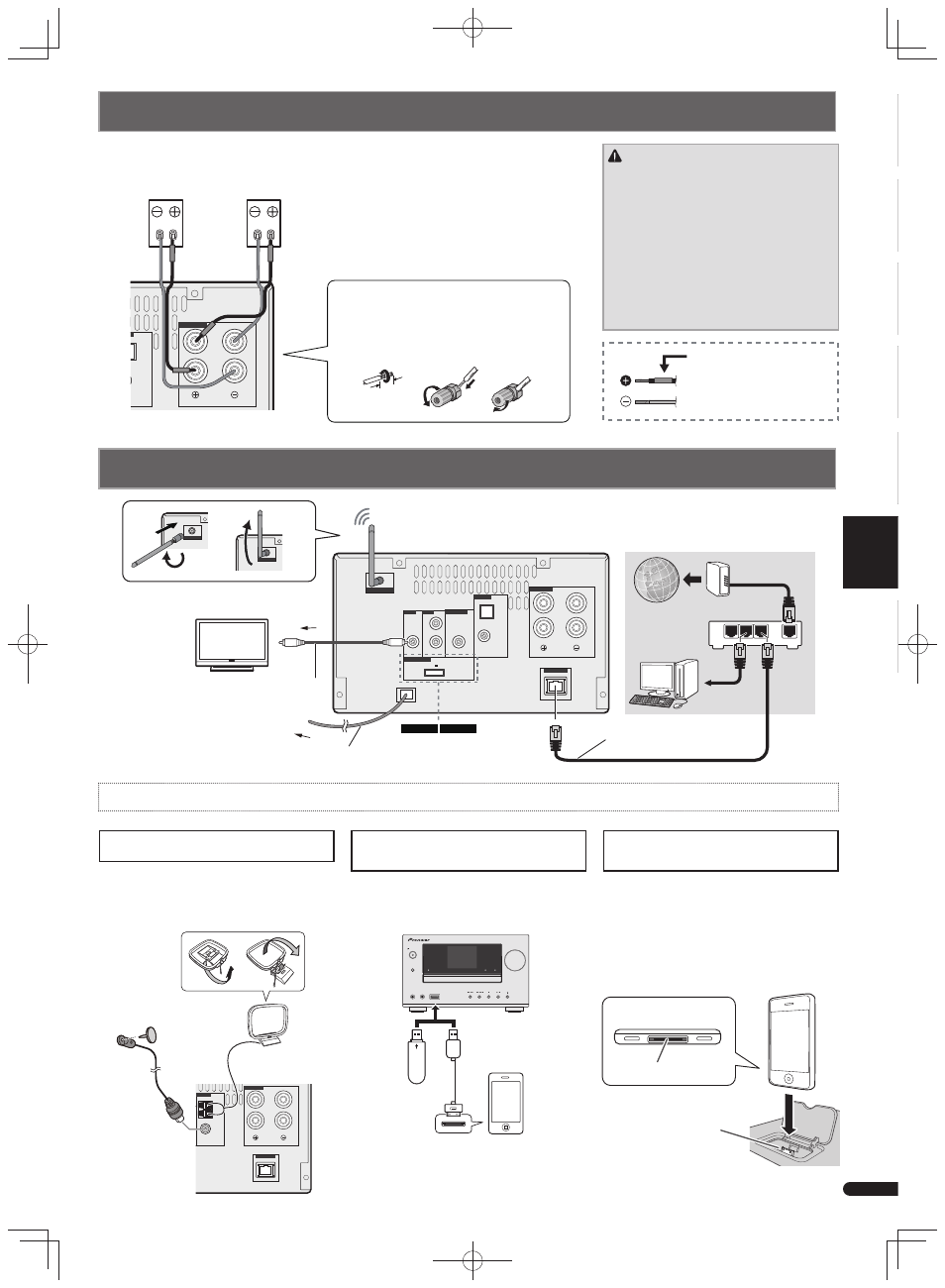

Aansluiting van uw TV en weergave-apparatuur
L
R
AM
LOOP
FM
UNBAL
75Ω
A
SPEAKERS
1 2 3
Rechterluidspreker Linkerluid-spreker
Zorg ervoor dat de luidspreker aan de
rechterzijde op het rechteraansluitpunt (R),
en de luidspreker aan de linkerzijde op het
linkeraansluitpunt (L) wordt aangesloten.
Ook moeten de positieve en negatieve (+/–)
aansluitingen op de receiver overeenkomen
met die op de luidsprekers.
U kunt speakers gebruiken met een nominale
impedantie van tussen 4
Ω en 16 Ω.
10 mm
1. Als de meegeleverde speakerdraad niet
wordt gebruikt, moeten de blootliggende
draden in elkaar worden gedraaid.
2. Maak de aansluiting wat los en steek de
blote draad er in.
3. Draai de aansluiting vast.
Antennes aansluiten
Sluit uw iPod/iPhone/iPad of USB-apparaat
aan op het aansluitpunt voor de USB/iPod/
iPhone/iPad op het voorpaneel.
USB-
massaopslagapparaat
De bij de iPod/iPhone/iPad meegeleverde USB-
kabel, of een in de handel verkrijgbare USB-kabel ter
ondersteuning van de iPod/iPhone/iPad (voor iPod-
aansluiting)
STANDBY/ON
INPUT
PHONES AUDIO IN USB iPod/iPhone/iPad
NET STANDBY/ POWER CHARGE TIMER
VOLUME
iPod/iPhone/
iPad
Aansluiting van de iPod/iPhone/
iPad of het USB-apparaat Aansluiting van uw iPod/iPhone
op het dockingstation
Dock-aansluiting
iPod/iPhone (onderkant)
iPod/iPhone-aansluiting
iPod/iPhone
1. Open het dockingklepje door het omhoog te
trekken.
2. Als u een universele dockadapter heeft, moet
deze op de connectorpoort van de iPod/
iPhone worden aangesloten.
3. Aansluiting van de iPod/iPhone.
FM-
draadantenne
Gebruik uitsluitend de meegeleverde WLAN-
antenne.
Sluit de FM-draadantenne en de AM-
lusantenne aan zoals hieronder aangegeven.
AM-raamantenne
Modem
Naar
LAN-poort
Internet
Router
LAN-kabel
(In de handel verkrijgbaar)
PC
Rood omhulsel
De bij de X-HM81 en
X-HM71 meegeleverde
speakerbedrading
