English

Français

Deutsch

Nederlands

Italiano

Español

3

It

L

R

AM
LOOP

FM
UNBAL
75Ω

ANTENNA

SPEAKERS

LAN (10/100)

(OUTPUT 5V

 0.1 A MAX)

PRE OUT

OUT

IN

L

R

AM
LOOP

FM
UNBAL
75Ω

ANTENNA

SPEAKERS

WLAN ANTENNA

LINE

VIDEO

SUBWOOFER

L

R

ADAPTER PORT

LAN (10/100)

WAN

3

2

1

LAN

X-HM81

XC-HM81

WLAN ANTENNA

1

2

WLAN ANTENNA

3

Cavo video

(disponibile in commercio)

TV

Alla presa

di ingresso

video

Alla presa CA

Connettere l’ADAPTER (AS-BT100 o

AS-BT200) a tecnologia Bluetooth

®

wireless (venduto separatamente)

Cavo di alimentazione

Antenna WLAN in dotazione

Il marchio nominale e il logo Bluetooth

®

sono marchi registrati di proprietà di Bluetooth SIG, Inc. e sono utilizzati in licenza da PIONEER CORPORATION. Tutti gli altri marchi

registrati e marchi nominali sono marchi dei rispettivi proprietari.

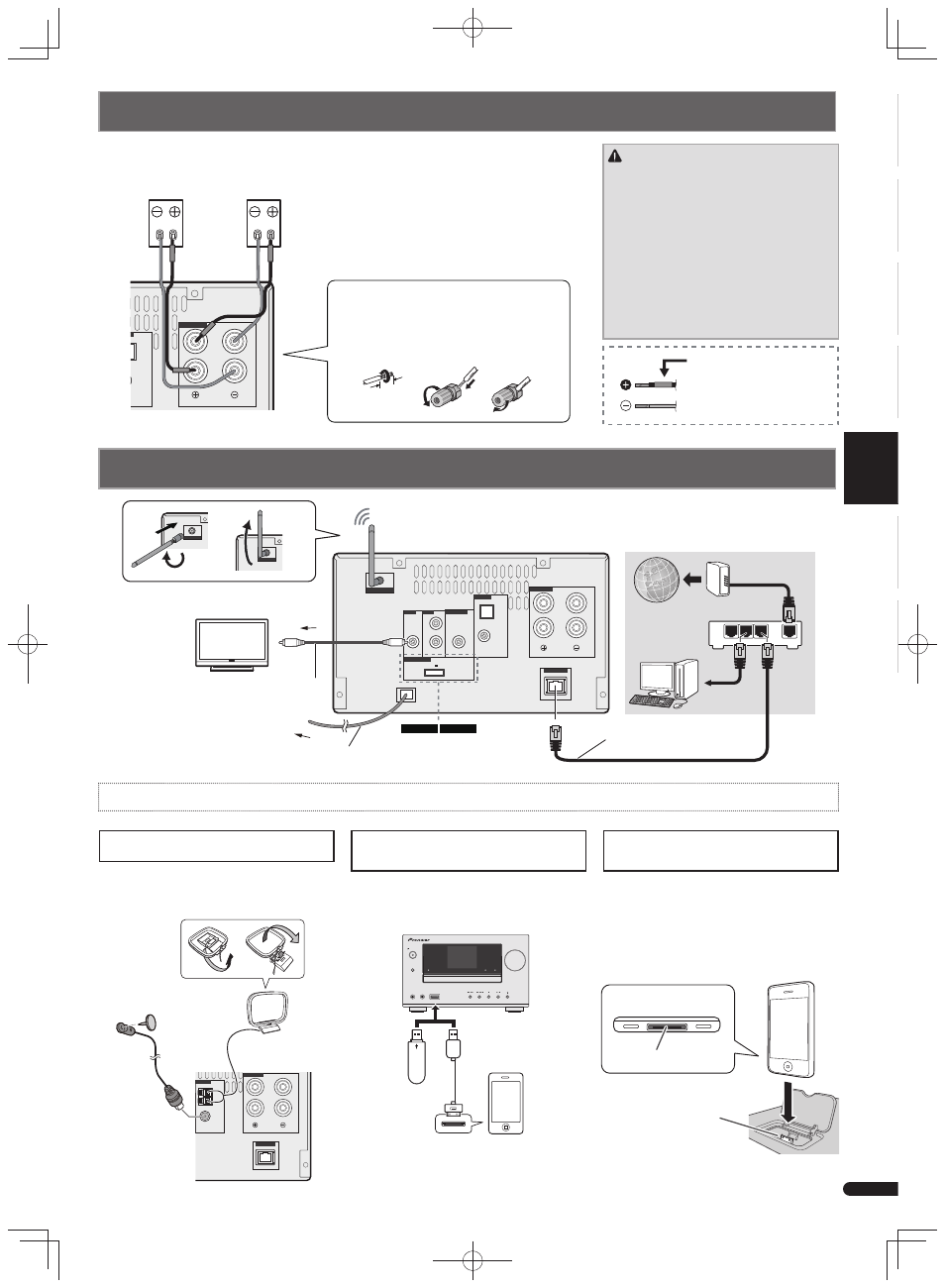

Collegamento degli altoparlanti

ATTENZIONE

•I terminali degli altoparlanti sono sotto

tensione, la stessa PERICOLOSA tensione
della corrente di rete. Per prevenire rischi
di folgorazioni nel corso delle operazioni
di collegamento o di distacco dei cavi
degli altoparlanti, staccare il cavo di
alimentazione principale prima di toccare
qualsiasi parte non isolata.

•Assicurarsi che il fi lo nudo dell’altoparlante

sia attorcigliato e inserito completamente
nel terminale dell’altoparlante. Se la parte
scoperta di un cavo dovesse entrare in
contatto con il pannello posteriore, può
prodursi un’interruzione di corrente per
l’attivazione dell’interruttore differenziale.

Assicurarsi di completare tutte le connessioni prima di collegare questo ricevitore alla
presa di corrente.

Connettere una TV e componenti playback

L

R

AM
LOOP

FM
UNBAL
75Ω

A

SPEAKERS

1

2

3

Diffusore destro

Diffusore sinistro

Assicuratevi di connettere l’altoparlante
a destra al terminale destro (R) e quello
a sinistra al terminale sinistro (L). Inoltre,
assicurarsi che i terminali positivo e negativo
(+/–) del ricevitore corrispondano a quelli degli
altoparlanti.
Si possono usare gli altoparlanti con una
normale impedenza di 4

Ω e 16 Ω.

10 mm

1. Se non si usa il cavo degli altoparlanti in

dotazione, intrecciare i trefoli dei cavi tra
loro.

2. Allentare il terminale e inserire il fi lo

esposto.

3. Serrare il terminale.

Collegamento delle antenne

Connettere l’iPod/iPhone/iPad al terminale
USB/iPod/iPhone/iPad sul pannello frontale.

Dispositivo di

memorizzazione

di massa USB

Cavo USB in dotazione con le unità iPod/iPhone/iPad

o cavo USB disponibile in commercio per supportare

l’iPod/iPhone/iPad (per connessione iPod)

STANDBY/ON

INPUT

PHONES

AUDIO IN

USB

iPod/iPhone/iPad

NET STANDBY/

POWER

CHARGE

TIMER

VOLUME

iPod/iPhone/

iPad

Connettere l’iPod/iPhone/iPad con
un dispositivo USB

Connettere l’iPod/iPhone alla base
di aggancio

Connettore dock

iPod/iPhone (basso)

Connettore iPod/iPhone

iPod/iPhone

1. Aprire il coperchio dell’aggancio tirando verso

l’alto.

2. Un adattatore di base di aggancio Universale

deve essere collegato al portale del connettore
iPod/iPhone.

3. Connettere l’iPod/iPhone.

Antenna

FM a filo

Usare sempre l’antenna WLAN in dotazione.
Connettete un’antenna FM a cavo e la loop
antenna AM come mostrato qui sotto.

Antenna AM a

telaio

Modem

Ad una

porta LAN

Internet

Router

Cavo LAN

(disponibile in commercio)

PC

Cavo rosso

Cavo di altoparlanti

X-HM81 e X-HM71 in

dotazione
