7
Español Français English
1 Speaker Output Terminals
The MRV-1507/MRV-T757/MRV-F407 has two sets
of speaker outputs. Be sure to observe correct
speaker output connections and phasing. In the
stereo mode, connect the right speaker outputs to
the right speaker and the left to left. Connect the
positive output to the positive speaker terminal and
the negative to negative.
In the bridged mode, connect the left positive to the
positive terminal on the speaker and the right nega-
tive to the negative terminal of the speaker. Do not
use the speaker (–) terminals as a common lead
between the left and right channels. Do not connect
this lead to the vehicle’s chassis.
NOTE:
Do not connect speaker leads together or to chassis
ground.
2 RCA Input Jacks
Connect these jacks to the line out leads on your
head unit using RCA extension cables (sold sepa-
rately). Be sure to observe correct channel connec-
tions; Left to Left and Right to Right.
(Front to Front and Rear to Rear (MRV-F407 only))
NOTE (MRV-F407 only):
“CH-1” of the RCA input jacks works as a MONO
mode.
3 Buffer Pre-Out Jack
Use when connecting several amplifiers.
1 Bornes de sortie du haut-parleur
Le MRV-1507/MRV-T757/MRV-F407 a deux ensem-
bles de sorties haut-parleurs. Vérifier que les con-
nexions et la mise en phase des sorties haut-parleurs
sont correctes. En mode stéréo, connecter les sor-
ties du haut-parleur droit sur le haut-parleur droit et
les sorties de gauche sur le haut-parleur gauche.
Connecter la sortie positive sur la borne positive du
haut-parleur et la sortie négative sur la borne néga-
tive.
En mode ponté, connecter la sortie positive gauche
sur la borne positive du haut-parleur et la sortie né-
gative droite sur la borne négative du haut-parleur.
Ne pas utiliser les bornes haut-parleur (–) à la fois
pour les canaux droit et gauche. Ne pas connecter
ce câble sur le châssis du véhicule.
REMARQUE:
Jamais connecter les conducteurs de haut-parleur
ensemble ou sur la terre du châssis.
2 Prises d'entrée RCA
Connecter ces prises aux conducteurs de sortie de
ligne de l’unité principale en utilisant les câbles d’ex-
tension RCA (vendus séparément). Vérifier que les
connexions de canal sont correctes: gauche/vers la
gauche et droite/vers la droite.
(Avant vers l’avant et arrière vers l’arrière (unique-
ment MRV-F407))
REMARQUE (uniquement MRV-F407):
“CH-1” des prises d’entrée RCA fonctionne comme
un mode MONO.
3 Prise de pré-sortie de zone tampon
Utiliser lors de la connexion de divers amplificateurs.
1 Terminales de salida del altavoz
El MRV-1507/MRV-T757/MRV-F407 posee dos jue-
gos de salidas de altavoz. Asegúrese de observar
las conexiones y la fase correctas de la salida de
altavoz. En el modo estéreo, conecte la salida de al-
tavoz derecha al altavoz derecho y la izquierda al iz-
quierdo. Conecte la salida positiva al terminal posi-
tivo del altavoz y la negativa al negativo.
En el modo de puente, conecte la salida izquierda
positiva al terminal positivo del altavoz y la salida
derecha negativa al terminal negativo del altavoz. No
utilice los terminales de altavoz (–) conjuntamente
entre los canales derecho e izquierdo. No conecte
este conductor al chasis del vehículo.
NOTA:
Nunca conecte los cables de altavoz juntos o en el
punto de tierra del chasis.
2 Clavijas RCA de entrada
Conecte las mismas a los cables de salida de línea
de su unidad principal utilizando cables de exten-
sión RCA (vendidos por separado). Asegúrese de
que respeta las conexiones de canal correctas; iz-
quierda para izquierda y derecha para derecha.
(Delantera a delantera y trasera a trasera (sólo MRV-
F407))
NOTA (sólo MRV-F407):
“CH-1” de las clavijas RCA de entrada funciona como
un modo MONO.
3 Clavija de presalida de separador
Utilícela cuando conecte varios amplificadores.

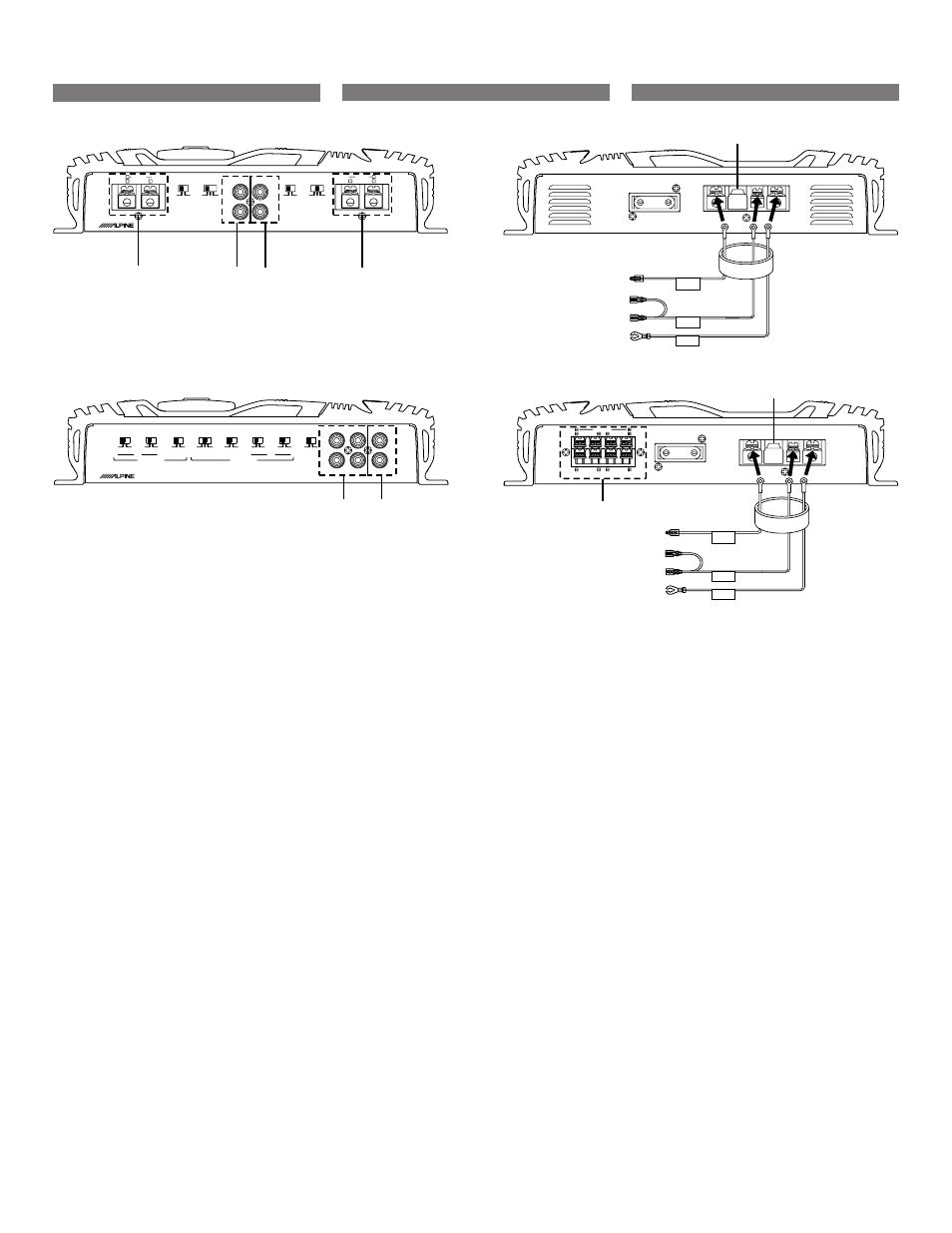

2/1 CHANNEL POWER AMPLIFIER MRV-1507
SPEAKER OUTPUT SPEAKER OUTPUT
INPUT MODE PARAME EQ FILTER PHASE
OFF
CH-1
BRIDGED
OFF HP
INPUT OUTPUT
CH-1
(L)
CH-2
(R)
CH-1
(L)
CH-2
(R)
LP 1(MONO) ST 1+2 ON 0 ° 180 °
+
– + CH-2
BRIDGED –
–
+
1 2 3 1
(MRV-1507)
80A
FUSE
BATTERY
BATTERY
DIRECT REMOTE GND
POWER SUPPLY
80
5
6
7
8
9
(MRV-1507)
MRV-1507/MRV-T757
BRIDGED
CH-4
CH-2
CH-3
CH-1
SPEAKER OUTPUT
(R) (L)
40A
FUSE
BATTERY
BATTERY
DIRECT REMOTE GND
POWER SUPPLY
40
1
5
7
8
9
6
MRV-F407
4/3/2 CHANNEL POWER AMPLIFIER MRV-F407
x1
CHANNEL-3/4 CHANNEL-1/2
OFF 1/2 3/4 1+3/2+4 ON OFF ON x1 x20
LP HP HP LP INPUT CHANNEL
OFF ON
DIRECT
MODE
OFF ON x20 OFF ON
CH-1 MONO CH-3
CH-2 CH-4
CH-1+3
CH-2+4
(R)
(L)
PRE
OUT INPUT
2 4
