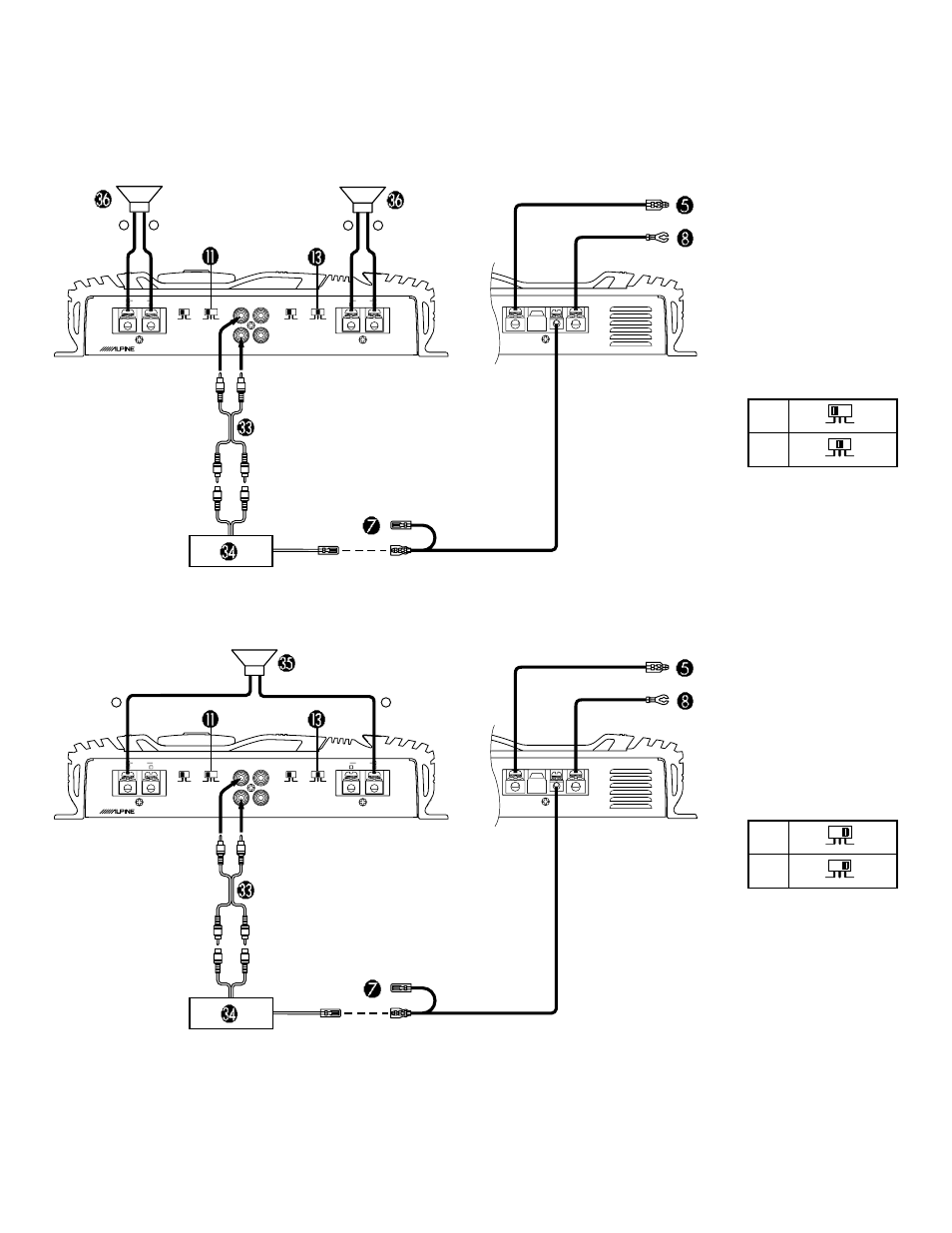

SYSTEM DIAGRAMS/DIAGRAMMES DU SYSTEME/DIAGRAMAS DEL SISTEMA
MRV-1507/MRV-T757
● 2-Channel Stereo System/Système stéréo à 2 canaux /Sistema estéreo de 2 canales
[English]
RCA Extension Cable (Sold Separately)
Head Unit etc.
Subwoofer
Speaker (Full range)
[Français]
Câble de rallonge RCA (vendu séparément)
Unité principale, etc.
Haut-parleur de sous-graves
Haut-parleur (large bande)
[Español]
Cable de extensión RCA (vendido separadamente)
Unidad principal, etc.
Altavoz de frecuencias ultrabajas
Altavoz (gama completa)
BATTERY
BATTERY
DIRECT
REMOTE
GND
POWER SUPPLY
2/1 CHANNEL POWER AMPLIFIER
MRV-1507
SPEAKER OUTPUT
SPEAKER OUTPUT
INPUT MODE
PARAME EQ
FILTER
PHASE
OFF
CH-1
BRIDGED
OFF HP
INPUT
OUTPUT
CH-1
(L)
CH-2
(R)
CH-1
(L)
CH-2
(R)
LP
1(MONO) ST 1+2
ON
0
°
180
°
+
—
+
CH-2
BRIDGED
—
—
+
–
+
L
R
–
+
(L)
(R)
(L)
(R)
a
c
1(MONO) ST 1+2
OFF HP LP
a
c
1(MONO) ST 1+2
OFF HP LP
BATTERY
BATTERY
DIRECT
REMOTE
GND
POWER SUPPLY
2/1 CHANNEL POWER AMPLIFIER
MRV-1507
SPEAKER OUTPUT
SPEAKER OUTPUT
INPUT MODE
PARAME EQ
FILTER
PHASE
OFF
CH-1
BRIDGED
OFF HP
INPUT
OUTPUT
CH-1
(L)
CH-2
(R)
CH-1
(L)
CH-2
(R)
LP
1(MONO) ST 1+2
ON
0
°
180
°
+
—
+
CH-2
BRIDGED
—
—
+
–
+
(L)
(R)
(L)
(R)
● Single Channel System/Système de canal unique/Sistema de canal único
(Front)
(Avant)
(Parte delantera)
(Rear)
(Arrière)
(Parte trasera)
(Front)
(Avant)
(Parte delantera)
(Rear)
(Arrière)
(Parte trasera)
