IdeaPad S410p/S410p Touch/S510p/S510p Touch Hardware
Maintenance Manual
1170 Antenna assembly and LCD cover
For access, remove these FRUs in order:
• “1010 Battery pack” on page 32
• “1020 Dummy card” on page 33
• “1030 Base cover” on page 34
• “1040 Optical drive” on page 36
• “1050 Hard disk drive” on page 37
• “1060 PCI Express Mini Card for wireless LAN” on page 39
• “1080 Keyboard” on page 42
• “1090 Keyboard bezel” on page 45
• “1100 USB board and ODD board” on page 51
• “1110 System board” on page 53
• “1140 LCD unit” on page 61
• “1150 Non-touch LCD unit (S410p/S510p)” on page 64
• “1160 Touch LCD unit (S410p Touch/S510p Touch)” on page 67

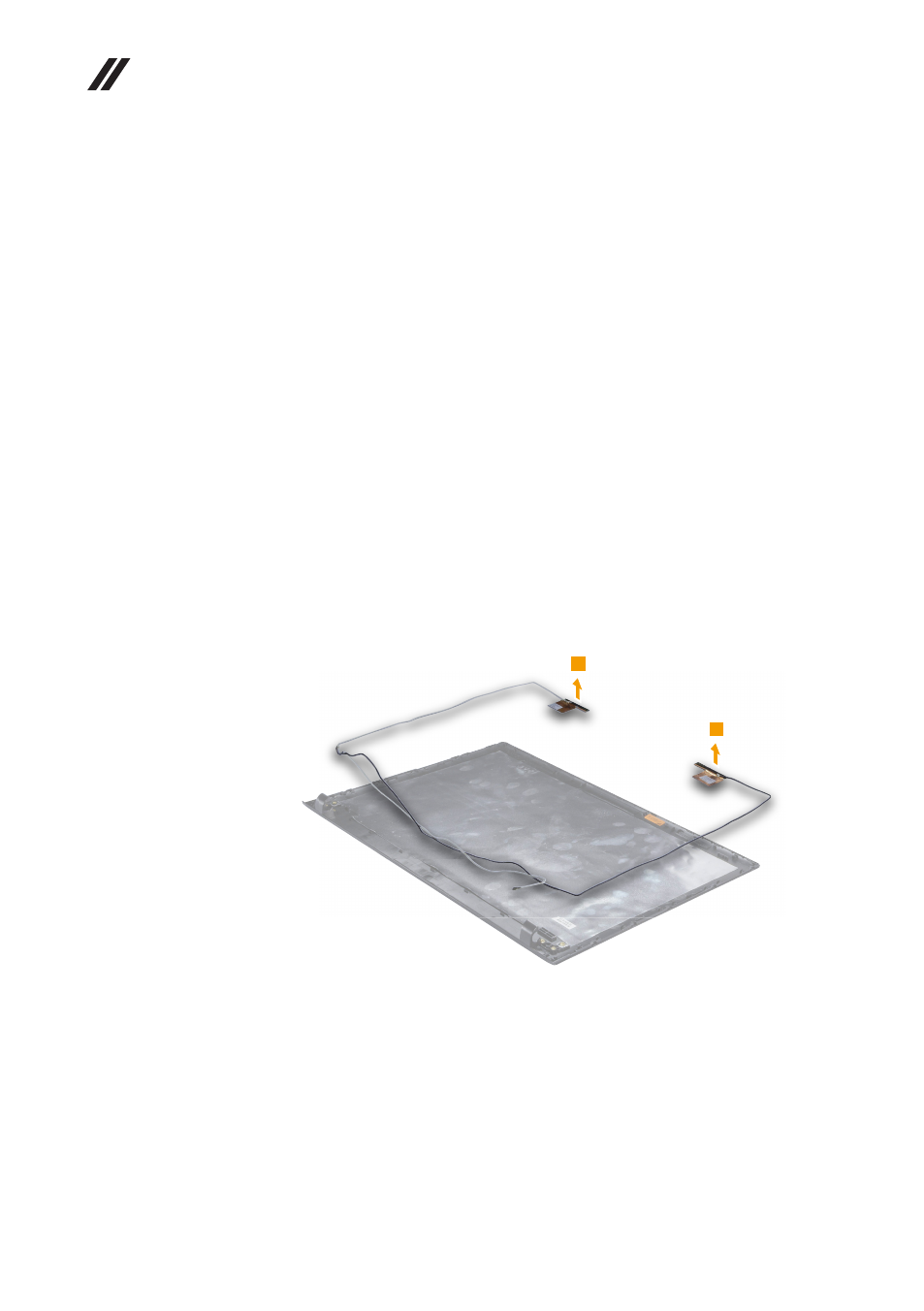

Figure 17. Removal steps of antenna assembly and LCD cover
Remove the antenna assembly in the direction shown by arrows
1
.
