Carcasa para burbuja AXIS T95A00 / T95A10 página 63
ESP
AÑO
L

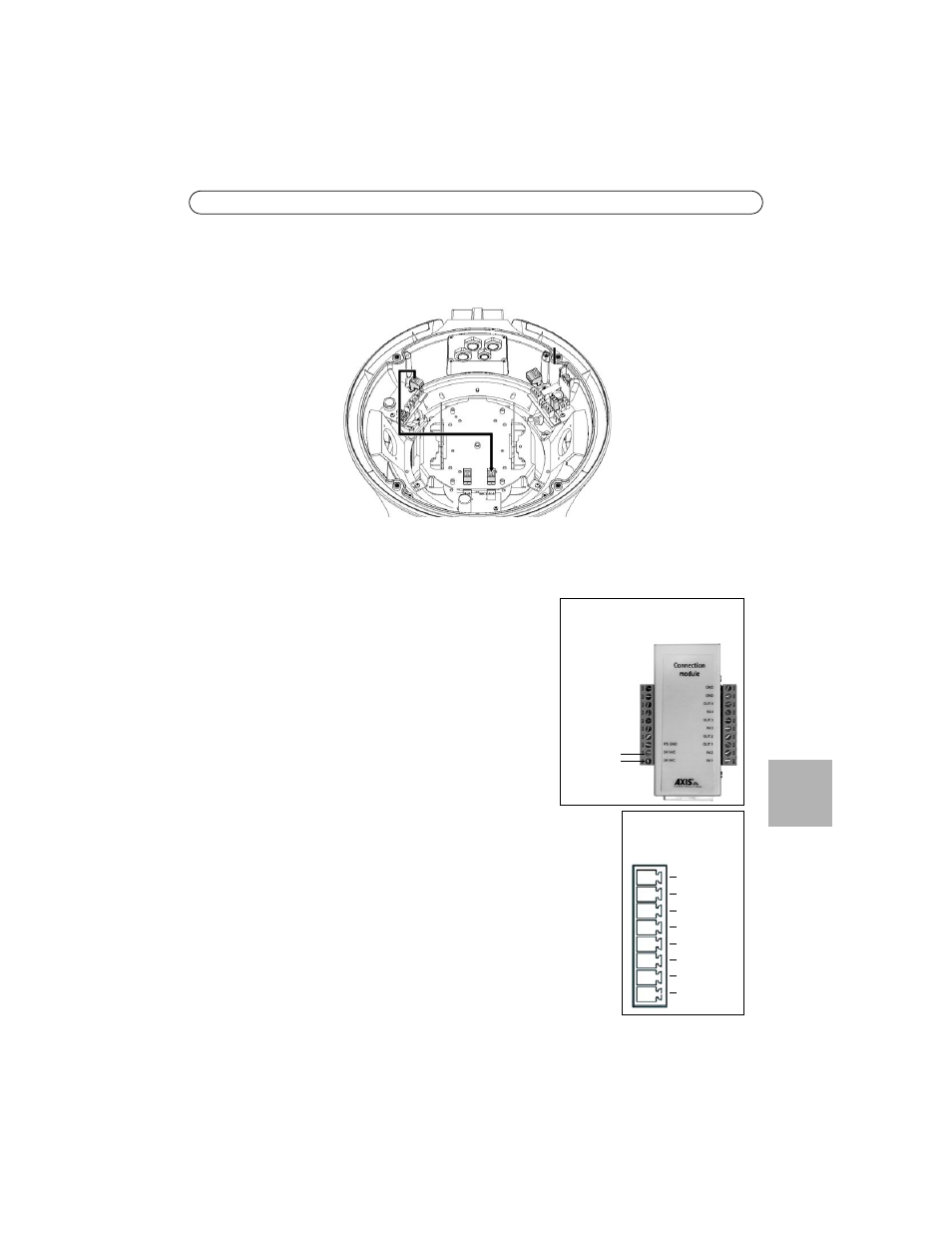

Para Cámara de red AXIS 231D+, Cámara de red AXIS 232D+ yCámara de red AXIS 233D:
desenchufe el conector de la fuente de alimentación de 12 V CC frente a la abertura del soporte,
como se muestra en la imagen siguiente.
a. Quite el conector verde del cable.
b. Conecte los cables a la entrada de alimentación de la cámara según se ha descrito.
AXIS 231+/232D+
• Carcasa para burbuja AXIS T95A00 (24V DC)
• Carcasa para burbuja AXIS T95A10 (24V AC)
Conecte el cable marrón al pin de 24V AC/DC del modulo de
conexión de la cámara Axis 231+/232D+ (vea el dibujo).
Nota:
El modulo de conexión de la Axis 231+/232D+ contiene
un rectificador de corriente, por lo tanto los cables pueden
ser conectados de cualquier forma.
Cámara de red AXIS 233D
• Carcasa para burbuja AXIS T95A00 (24V DC)
Conecte el cable marrón a tierra (GND/DC -) y el pin corriente
alterna/corriente directa (AC/DC +) del modulo de conexión de
la cámara Axis 233D (vea el dibujo). Sea cuidadoso al conectar
el (+) y el (-) en los pines correctos.
• Carcasa para burbuja AXIS T95A10 (24V AC)
Conecte el cable marrón a la corriente alterna (AC) y el pin
corriente alterna/corriente directa (AC/DC +) al modulo de
conexión de la cámara Axis 233D (vea el dibujo).
AXIS 231D+/ 232D+
24V AC/DC
Connection module
AXIS 233D
Connector
AC
AC/DC+
GND/DC-
12V out
GND
Line out
GND
Line/Mic in
