AXIS T95A00 / T95A10 Kuppelgehäuse Seite 35
DE
UTS
CH

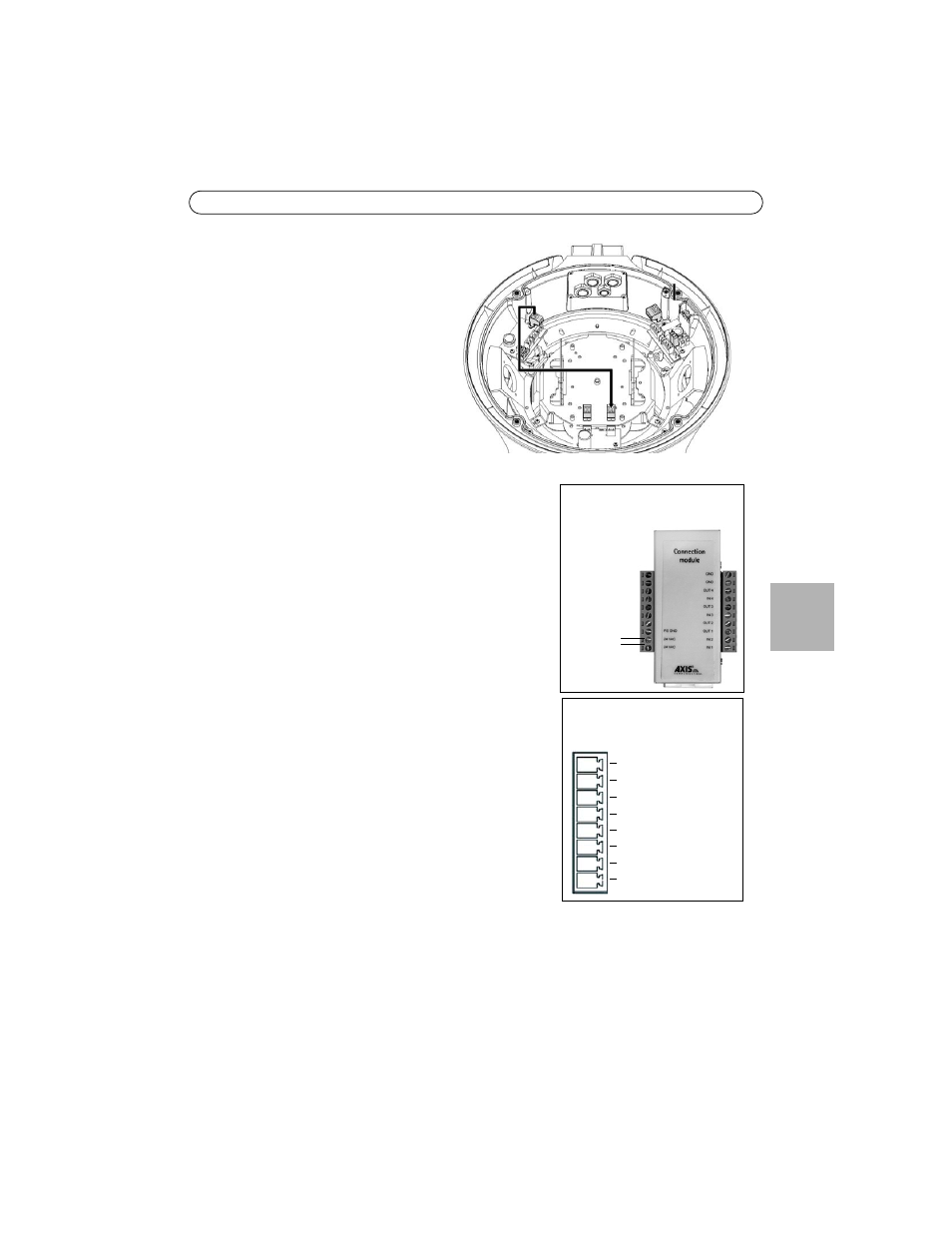

Für AXIS 231D+ Netzwerkkamera, AXIS
232D+ Netzwerkkamera und AXIS 233D
Netzwerkkamera - ziehen Sie den Stecker
vom gegenüber der Öffnung in der
Halterung befindlichen
12-V-Stromanschluss (Gleichspannung) ab
(siehe Abb. unten).
a. Entfernen Sie den grünen Stecker vom
Kabel.
b. Schließen Sie die Kabel gemäß der
Beschreibung an den Stromeingang
der Kamera an.
AXIS 231+/232D+
• AXIS T95A00 Kuppelgehäuse (24V DC)
• AXIS T95A10 Kuppelgehäuse (24V AC)
Verbinden Sie das braune Kabel mit den 24V AC/DC Eingängen
am AXIS 231D+/232D+ Verbindungsmodul (siehe Zeichnung).
Note:
Das AXIS 231D+/232D+ Verbindungsmodul verwendet
einen Gleichrichter, daher können Sie die Kabel beliebig
mit den zwei Eingängen verbinden.
AXIS 233D Netzwerkkamera
• AXIS T95A00 Kuppelgehäuse (24V DC)
Verbinden Sie das braune Kabel mit den GND/DC- und AC/DC+
Eingängen am Stecker der AXIS 233D (siehe Zeichnung). Achten
Sie darauf (+) und (-) korrekt anzuschließen.
• AXIS T95A10 Kuppelgehäuse (24V AC)
Verbinden Sie das braune Kabel mit den AC und AC/DC+
Eingängen am Stecker der AXIS 233D (siehe Zeichung).
Kabeldurchführung vorbereiten
Befestigen Sie die vier Kabeldurchführungen mit den Muttern in der gelochten Platte. Schieben Sie
die vier Schrauben M3 durch die Dichtung und die Platte.
AXIS 231D+/ 232D+
24V
Anschlussmodul
Wechsel-/
Gleichspannung
AXIS 233D
Connector
Wechselspannung
PS Masse/ Gleichspannung
12V out
Line out
PS Masse
Line/Mic in
Wechsel-, Gleichspannung
PS Masse
