Boîtier du dôme AXIS T95A00/T95A10
Pour la Boîtier du dôme AXIS T95A00
Fixez le câble d'alimentation (100-240 Vca) au boîtier.
Mettez le boîtier à la terre en reliant les deux câbles
fournis au couvercle et au corps du dôme à l'aide de vis
M3 et de la rondelle dentée.

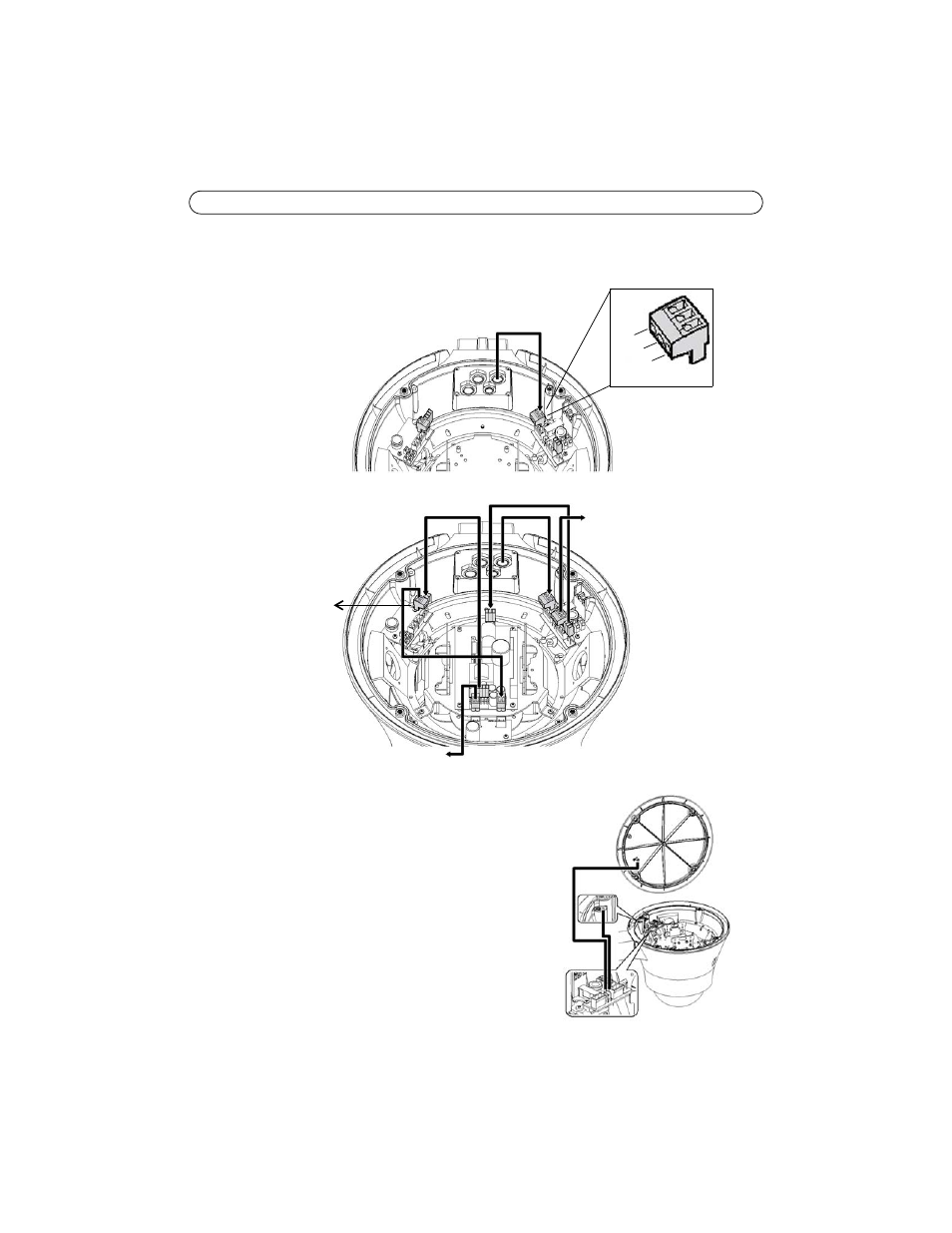

Vue générale de l'installation
100-240Vca
Entrée 100-240Vca
Sortie 24Vcc
N
L
GND
Noir
Bleu
Entrèe 100-240Vca
Sortie 230Vca
Sortie 12Vcc
