Page 20 Boîtier du dôme AXIS T95A00/T95A10
3. Desserrez les trois vis en maintenant la plaque de l'adaptateur universel (environ 5 mm ou
0,75"). Faites légèrement pivoter la plaque de l'adaptateur universel et retirez-la.
4. Fixez la plaque de l'adaptateur universel à la caméra. Pour plus de détails, reportez-vous à la
page 27.
Attention :
N'installez pas encore la caméra dans le boîtier. Apportez-la avec précaution à l'endroit de
l'installation.

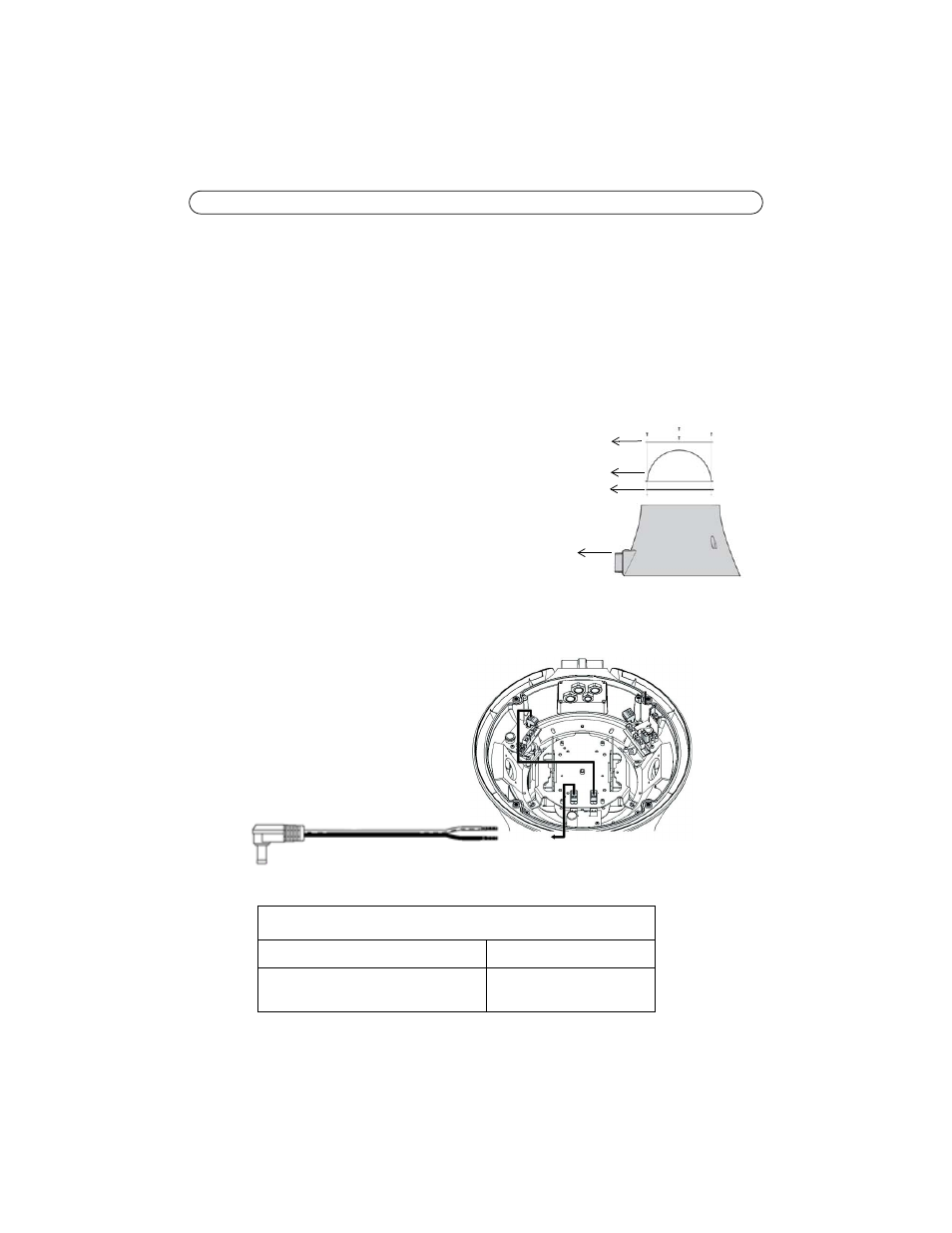

Fixez le dôme au boîtier.
1. Placez la bague de fixation sur le dôme.
Insérez les quatre vis M3 de 10 mm afin de
fixer la bague, le dôme et le joint ensemble.
Fixez le dôme (transparent ou fumé) en bas
du boîtier.
Préparer l'alimentation
Branchez le câble d'alimentation de la caméra
réseau.
Pour la Caméra réseau AXIS 213 PTZ, la Caméra réseau AXIS 214 et la Caméra réseau AXIS 215,
branchez le connecteur d'alimentation (fourni) sur la sortie 12 Vcc comme indiqué sur l'illustration.
Boîtier du dôme AXIS T95A00/T95A10, sortie 12 Vcc
Connecteur d'alimentation de la caméra Boîtier
noir
rouge Mise à la terre (GND)
12 V
bague de fixation
Dôme
Joint en caoutchouc
Dôme
Bague de fixation
12 Vcc
Connecteur d'alimentation
de la caméra réseau
