56

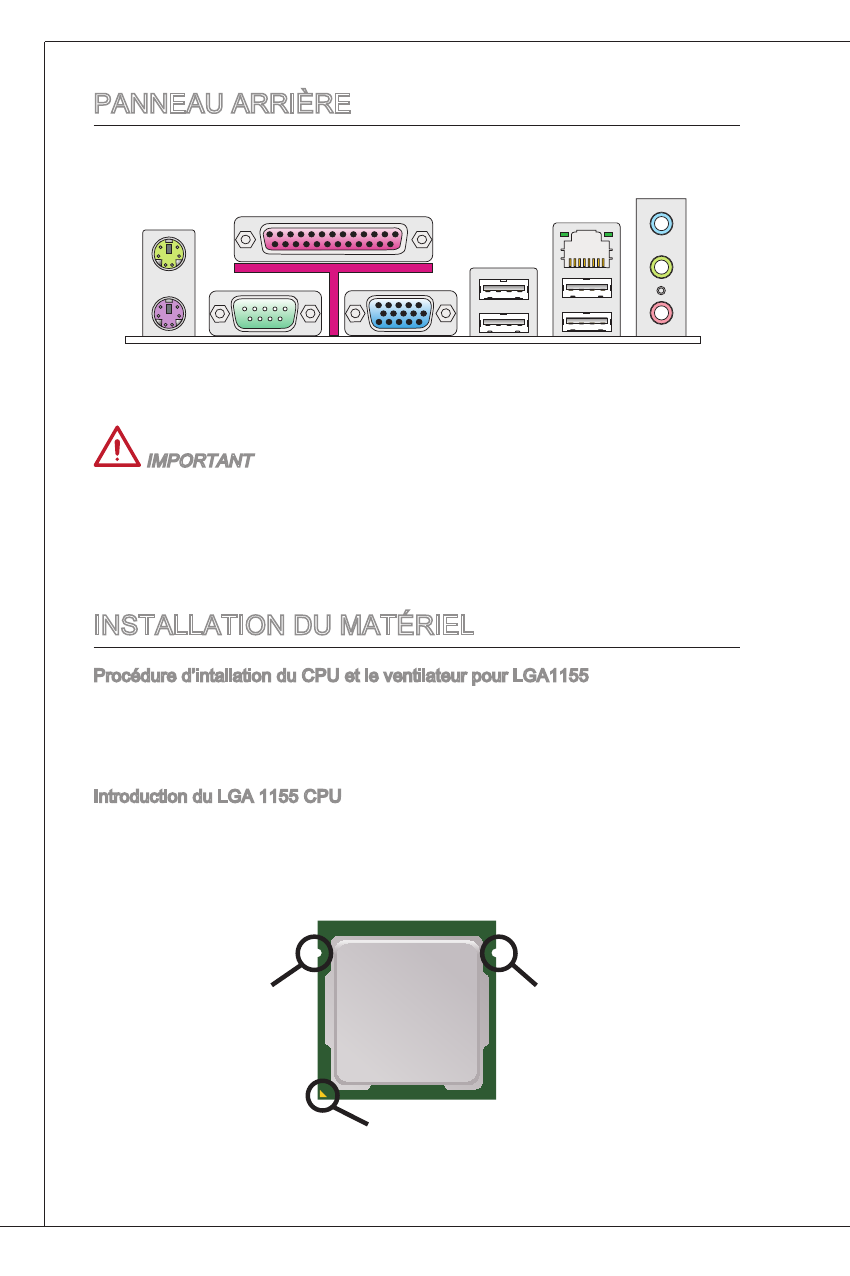

PANNeAu ArriÈre
Le panneau arrière dispose les connecteurs suivants :
iMPortANt
Pour atteindre l’effet de son 8-canal, le 7ème et 8ème canal doivent être sortis
du panneau avant.
Le port VGA ne fonctionne qu’avec le Processeur Graphique intégré.
*
*
Souris PS/2
Ports
uSB 2.0
Port VGA
LAN
Ligne-in
Ligne-out
MiC
Clavier PS/2 Port Sérial
iNStALLAtioN du MAtérieL
Procédure d’intallation du CPu et le ventilateur pour LGA55
Quand vous installez votre CPu, assurez-vous que le CPu possède d’un système
de refroidissement pour prévenir le surchauffe et maintenir la stabilité du système.
Suivez les étapes suivantes pour garantir une bonne installation du CPu et le
ventilateur. une mauvaise installation peut endommager le CPu et la carte mère.
introduction du LGA 55 CPu
A la surface du LGA 55 CPu vous noterez deux clés d'alignement et un triangle
jaune servant à aligner le CPu dans la bonne position sur la carte mère. Le tri-
angle jaune corresponde à la Pin .
Clé d’alignement
Le triangle jaune corresponde à la Pin
Clé d’alignement
Ports
uSB 2.0
Port Parallèle
