6
MS-7788

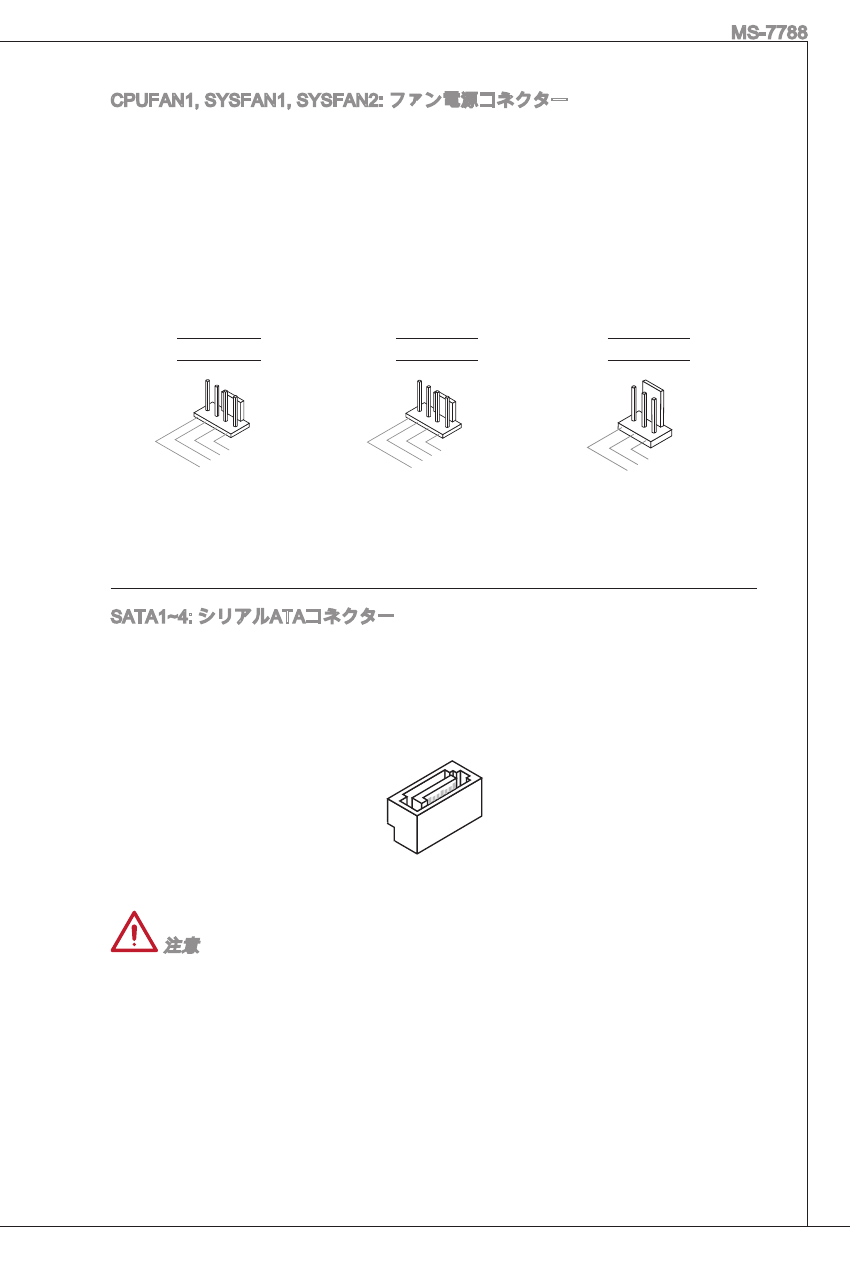

CPuFAN, SySFAN, SySFAN2: ファン電源コネクター
ファン電源コネクターは+2Vの冷却ファンをサポートします。本製品にはシス
テムハードウェアモニタチップセットを搭載すると、CPuファンコントロール
を利用するために、スピードセンサー付けの、特に設計されたファンを使用し
なければなりません。必ずすべてのファンを接続してください。部分のシステ
ムファンがマザーボードに接続されなくて、その代わりに直ちに電源に接続さ
れます。システムファンを何れかの利用可能なシステムファンコネクターに接
続することができます。
1.Gro
und
2.+1
2V
3.Se
nsor
4.Co
ntrol
CPuFAN SySFAN
1.Gro
und
2.+1
2V
3.Se
nsor
4.No
Use
SySFAN2
1.Gro
und
2.+1
2V
3.No
Use
SAtA~4: シリアルAtAコネクター
このコネクターは高速シリアルAtAインターフェイスポートです。一つのコ
ネクターにつき、一つのシリアルAtAデバイスを接続することができます。
シリアルAtAデバイスはディスクドライブ(Hdd)、フラッシュメモリドライブ
(SSd)と光学ドライブ(Cd/ dVd/ Blu-ray)を含みます。
注意
シリアルAtAケーブルは絶対90度以上に折らないようにして下さい。データ転
送に障害が起きる可能性があります。
SAtAケーブルの両端が同一です。然し、スペースの節約のために、平らなコ
ネクターに接続することをお薦めします。
*
*
